太阳能热水系统施工工艺

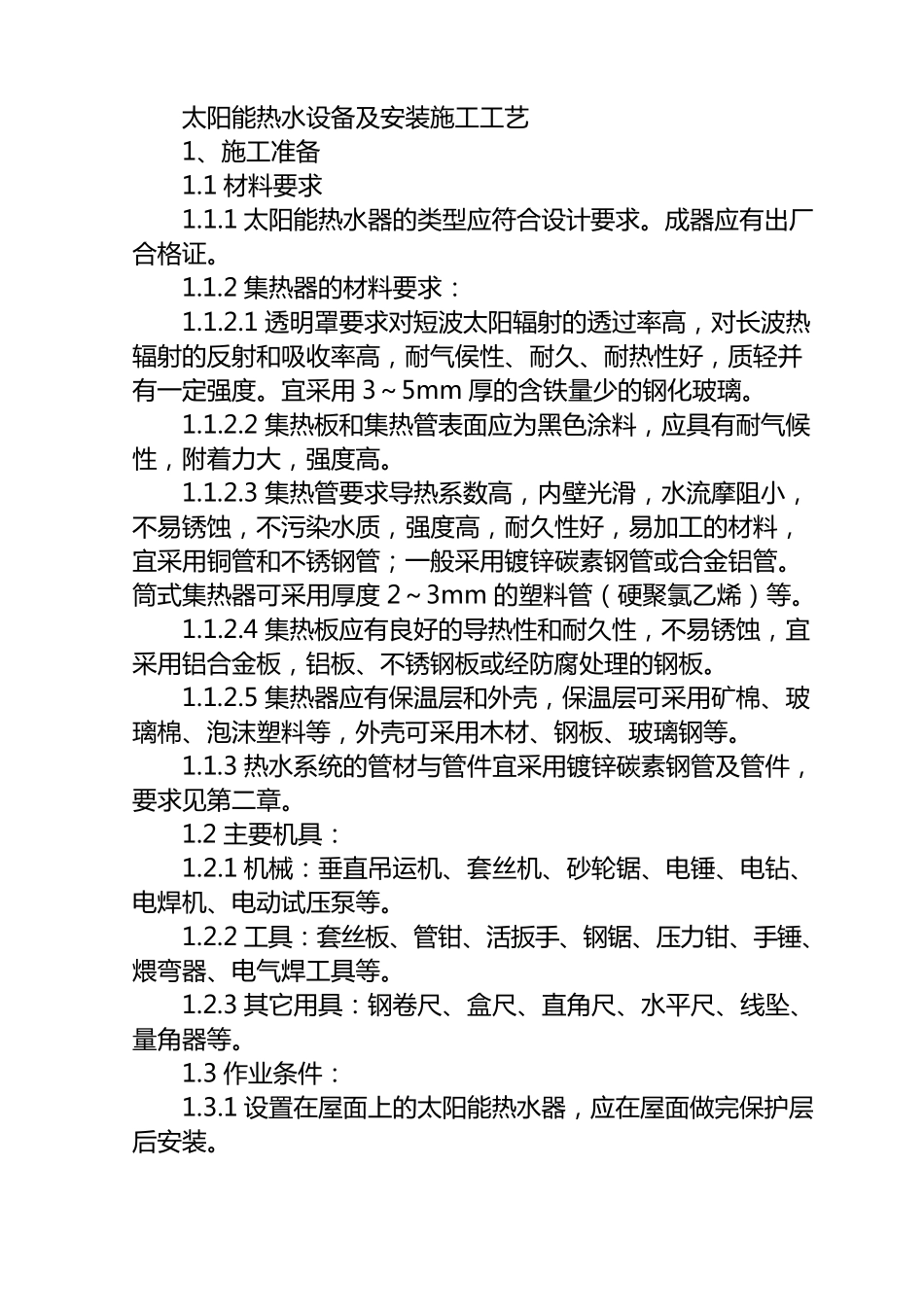

太 阳 能 热 水 设 备 及 安 装 施 工 工 艺 1、施 工 准备 1.1 材料要求 1.1.1 太 阳 能 热 水 器的类型应符合设 计要求。成器应有出厂合格证。 1.1.2 集热 器的材料要求： 1.1.2.1 透明罩要求对短波太 阳 辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热 性好，质轻并有一定强度。宜采用 3～5mm 厚的含铁量少的钢化玻璃。 1.1.2.2 集热 板和集热 管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。 1.1.2.3 集热 管要求导热 系数高，内壁光滑，水 流摩阻小，不易锈蚀，不污染水 质，强度高，耐久性好，易加工 的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒式集热 器可采用厚度 2～3mm 的塑料管（硬聚氯 乙 烯 ） 等 。 1.1.2.4 集热 板应有良 好的导热 性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经 防 腐 处 理 的钢板。 1.1.2.5 集热 器应有保 温 层 和外 壳 ，保 温 层 可采用矿 棉 、玻璃棉 、泡 沫 塑料等 ，外 壳 可采用木 材、钢板、玻璃钢等 。 1.1.3 热 水 系统 的管材与 管件 宜采用镀锌碳素钢管及 管件 ，要求见 第 二 章 。 1.2 主 要机 具： 1.2.1 机 械 ：垂 直 吊 运 机 、套 丝 机 、砂 轮 锯 、电 锤 、电 钻 、电 焊 机 、电 动 试 压 泵 等 。 1.2.2 工 具：套 丝 板、管钳 、活 扳 手 、钢锯 、压 力钳 、手 锤 、煨 弯 器、电 气焊 工 具等 。 1.2.3 其 它 用具：钢卷 尺 、盒 尺 、直 角 尺 、水 平 尺 、线 坠 、量角 器等 。 1.3 作 业 条 件 ： 1.3.1 设 置 在 屋 面上 的太 阳 能 热 水 器，应在 屋 面做 完 保 护 层后 安 装 。 1.3.2 屋面结构应能承受新增加太阳能热水器设备的荷载。 1.3.3 屋面结构应能承受新增加太阳能热水器设备的荷载。 1.3.4 太阳能热水器安装的位置，应保证充分的日照强度。 2、操作工艺 2.1 工艺流程： 安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行 2.2 安装准备： 2.2.1 根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。 2.2.2 清理现场，画线定位。 2.3 支座架制作安装，应根据设计详图配制，...
