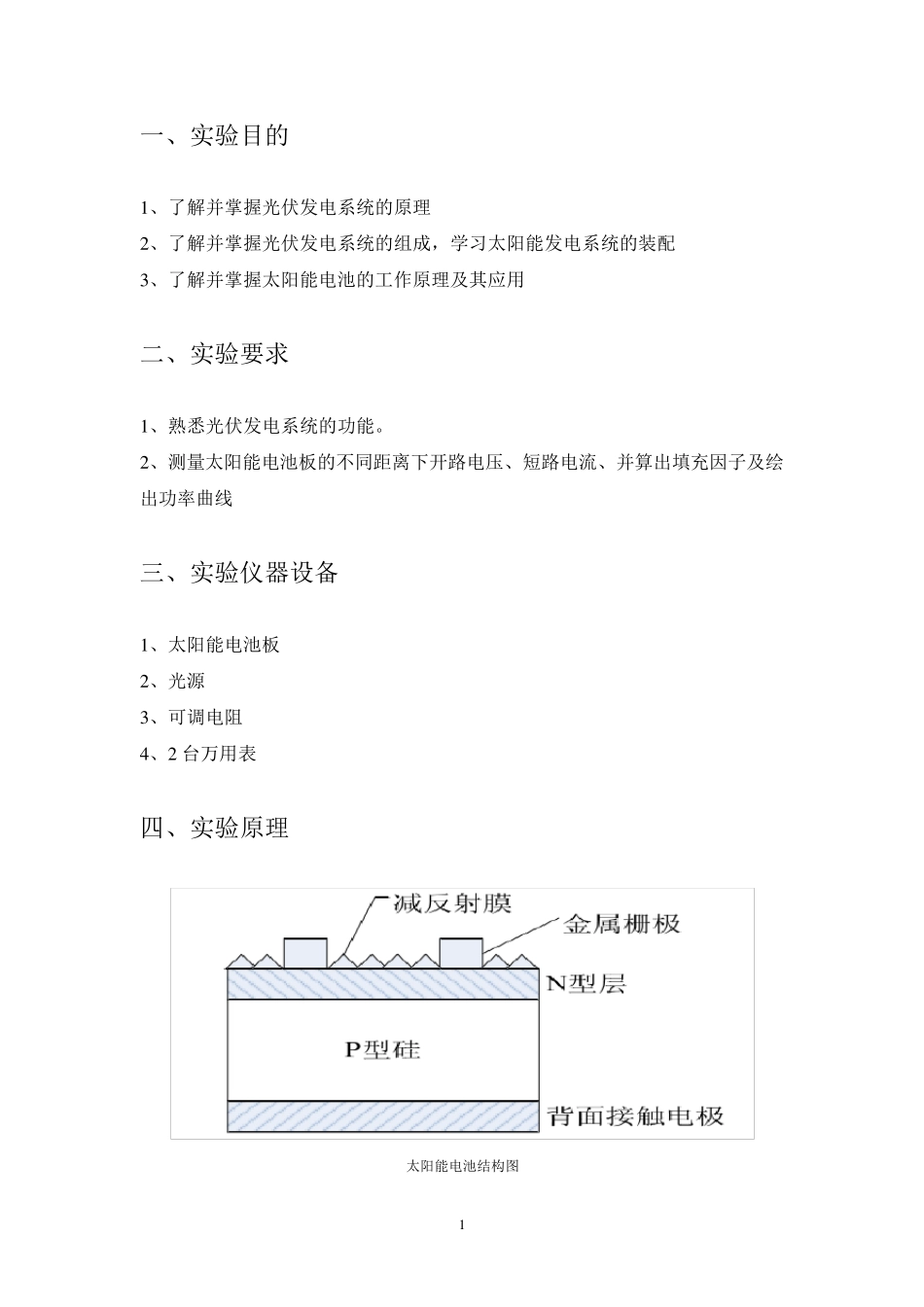

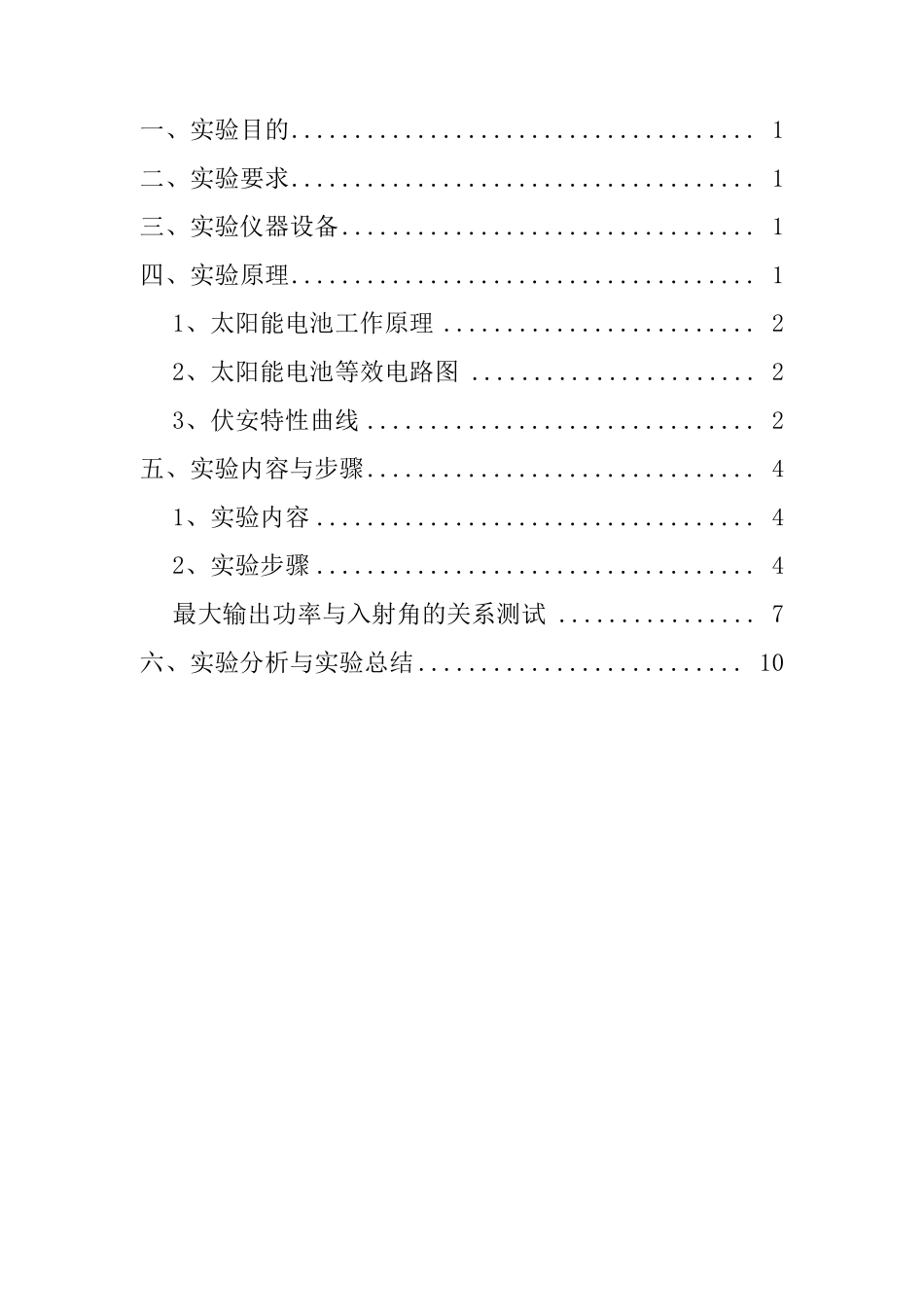

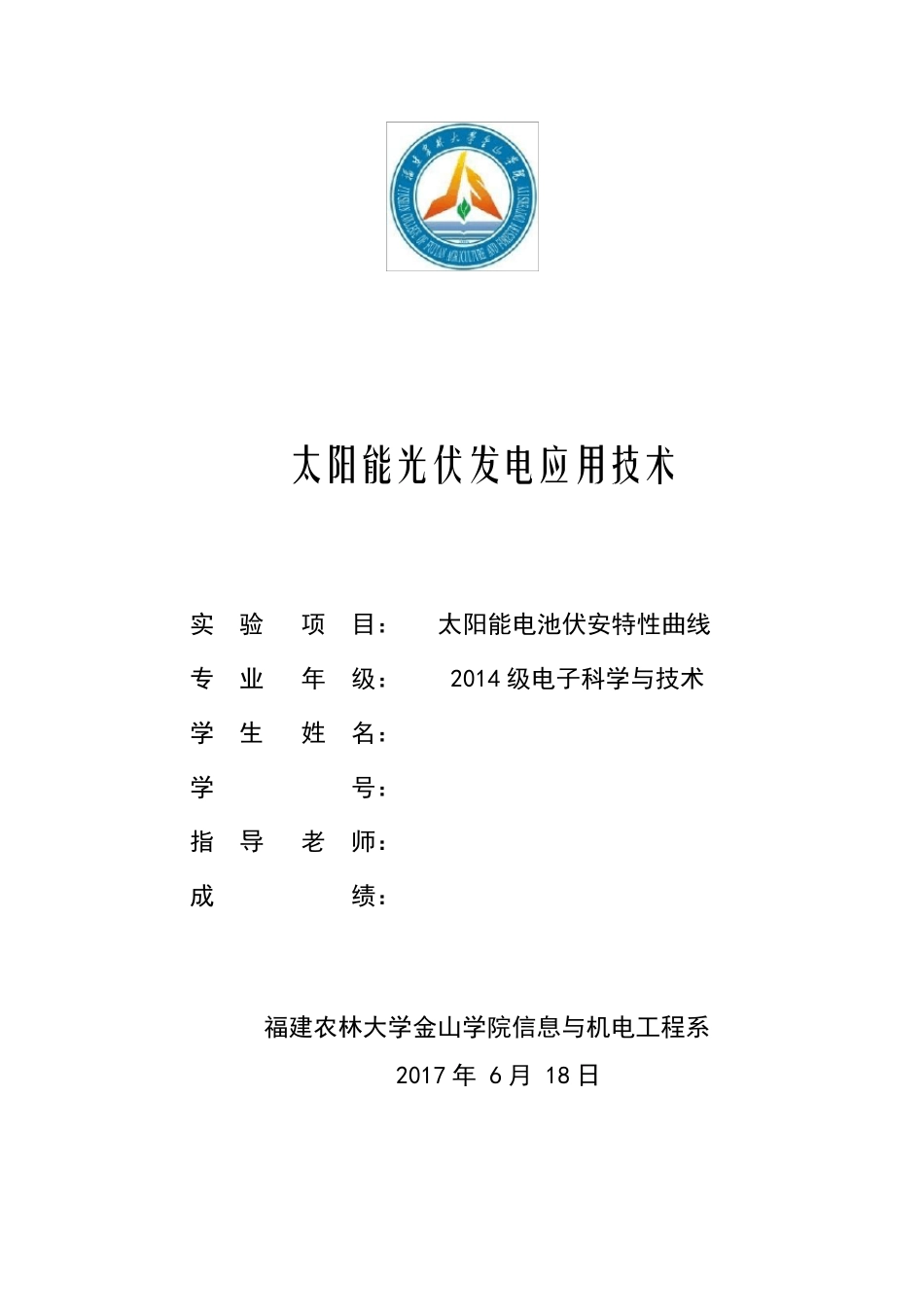

太阳能光伏发电应用技术 实 验 项 目： 太阳能电池伏安特性曲线 专 业 年 级： 2014 级电子科学与技术 学 生 姓 名： 学 号： ********* 指 导 老 师： 成 绩： 福建农林大学金山学院信息与机电工程系 2017 年 6 月 18 日 一、实验目的 ..................................... 1 二、实验要求 ..................................... 1 三、实验仪器设备 ................................. 1 四、实验原理 ..................................... 1 1、太阳能电池工作原理 ......................... 2 2、太阳能电池等效电路图 ....................... 2 3、伏安特性曲线 ............................... 2 五、实验内容与步骤 ............................... 4 1、实验内容 ................................... 4 2、实验步骤 ................................... 4 最大输出功率与入射角的关系测试 ................ 7 六、实验分析与实验总结 .......................... 10 1 一、实验目的 1 、了解并掌握光伏发电系统的原理 2 、了解并掌握光伏发电系统的组成，学习太阳能发电系统的装配 3 、了解并掌握太阳能电池的工作原理及其应用 二、实验要求 1 、熟悉光伏发电系统的功能。 2 、测量太阳能电池板的不同距离下开路电压、短路电流、并算出填充因子及绘出功率曲线 三、实验仪器设备 1 、太阳能电池板 2 、光源 3 、可调电阻 4 、2 台万用表 四、实验原理 太阳能电池结构图 2 1、太阳能电池工作原理 光照下，P-N 结将产生光生伏特效应。当入射光能量大于导体材料的禁带宽度时，光子在表面一定深度的范围内被吸收，并在结区及其附近的空间激发电子空穴对。此时，空间电荷区内的光生电子和空穴分离，P-N 结附近扩散长度范围内的光生载流子扩散到空间电荷区。P 区的电子在电场作用下漂移到 N 区，N 区的空穴漂移到 P 区，产生光生电流。光生载流子的漂移并堆积形成与结电场方向相反的电场及正向结电流。当光生电流和正向结电流相等时，P-N 结建立稳定的电势差，即光生电压。 2、太阳能电池等效电路图 为了进一步分析太阳能电池的特点，可以使用一个等效电路来表现太阳能电池的工作情况，等效电路图如图所示。电路由一个理想恒流源 IL，一个串联电阻 Rs，一个并联电阻 Rsn，以及理想因子分别为 1 和 2 的两个二极管D...
