太阳能电池技术方案

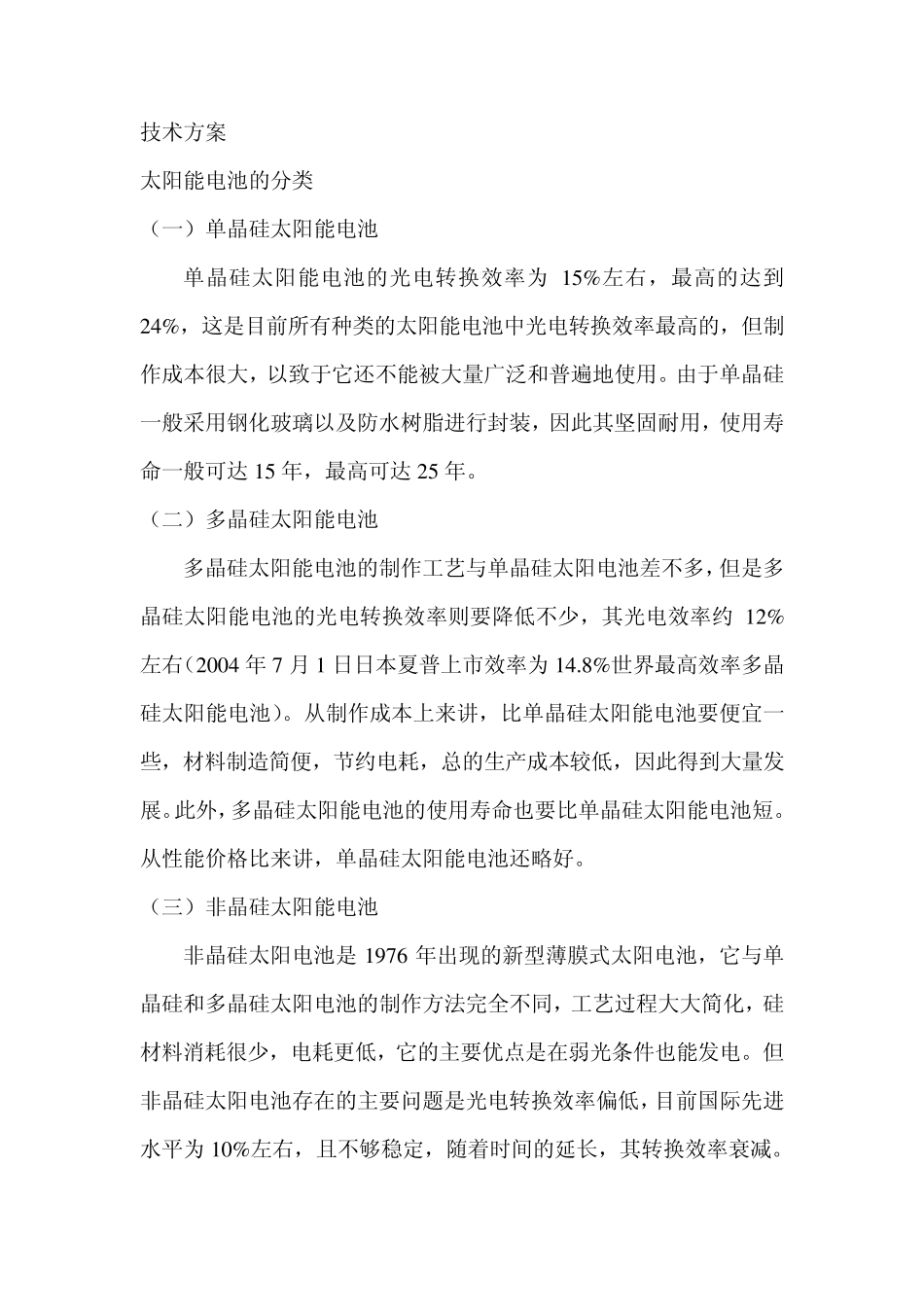

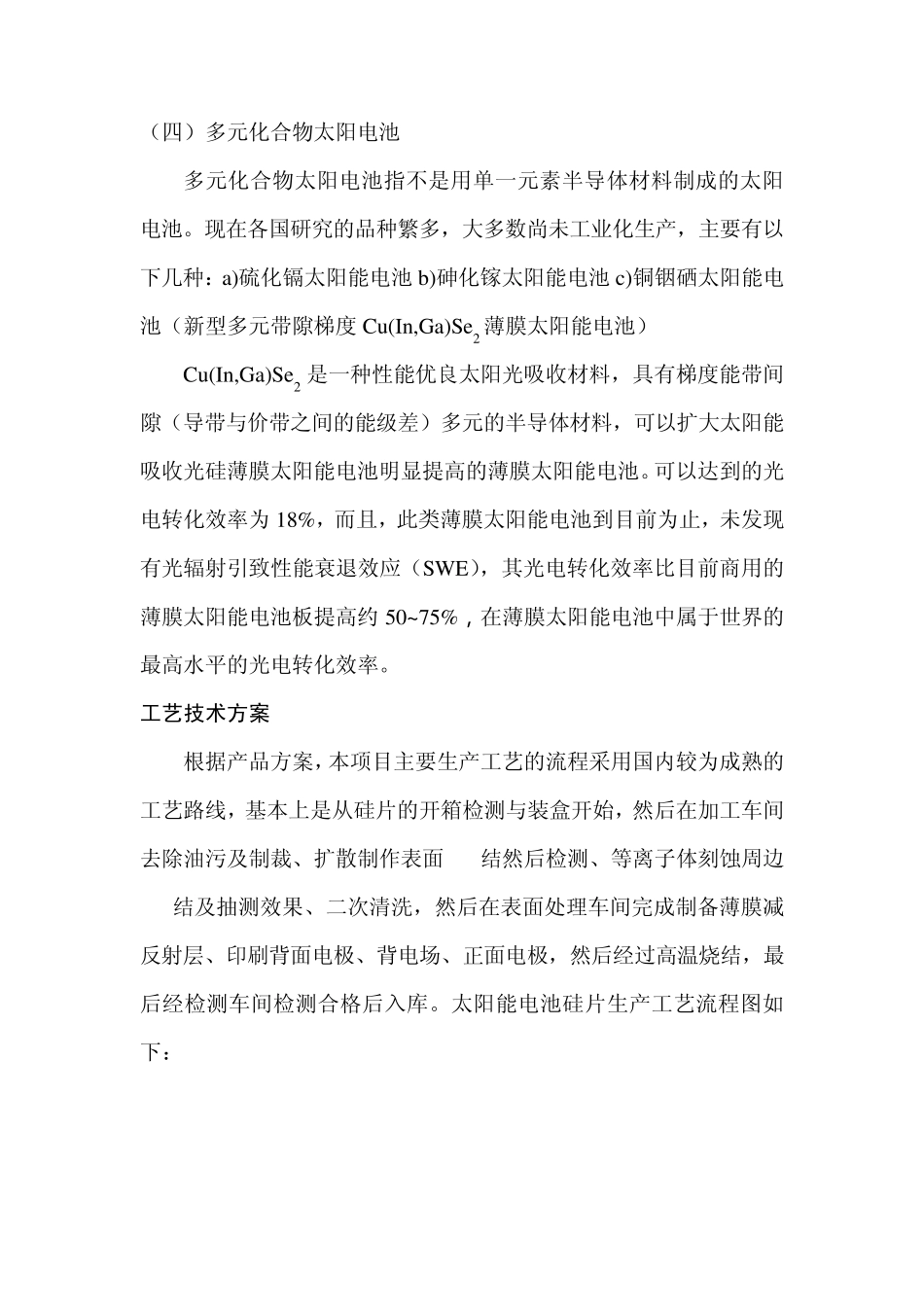

技术方案 太阳能电池的分类 （一）单晶硅太阳能电池 单晶硅太阳能电池的光电转换效率为1 5 %左右，最高的达到2 4 %，这是目前所有种类的太阳能电池中光电转换效率最高的，但制作成本很大，以致于它还不能被大量广泛和普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装，因此其坚固耐用，使用寿命一般可达1 5 年，最高可达2 5 年。 （二）多晶硅太阳能电池 多晶硅太阳能电池的制作工艺与单晶硅太阳电池差不多，但是多晶硅太阳能电池的光电转换效率则要降低不少，其光电效率约 1 2 %左右（2 0 0 4 年 7 月 1 日日本夏普上市效率为1 4 .8 %世界最高效率多晶硅太阳能电池）。从制作成本上来讲，比单晶硅太阳能电池要便宜一些，材料制造简便，节约电耗，总的生产成本较低，因此得到大量发展。此外，多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。从性能价格比来讲，单晶硅太阳能电池还略好。 （三）非晶硅太阳能电池 非晶硅太阳电池是1 9 7 6 年出现的新型薄膜式太阳电池，它与单晶硅和多晶硅太阳电池的制作方法完全不同，工艺过程大大简化，硅材料消耗很少，电耗更低，它的主要优点是在弱光条件也能发电。但非晶硅太阳电池存在的主要问题是光电转换效率偏低，目前国际先进水平为1 0 %左右，且不够稳定，随着时间的延长，其转换效率衰减。 （四）多元化合物太阳电池 多元化合物太阳电池指不是用单一元素半导体材料制成的太阳电池。现在各国研究的品种繁多，大多数尚未工业化生产，主要有以下几种：a)硫化镉太阳能电池 b)砷化镓太阳能电池 c)铜铟硒太阳能电池（新型多元带隙梯度 Cu(In,Ga)Se2 薄膜太阳能电池） Cu(In,Ga)Se2 是一种性能优良太阳光吸收材料，具有梯度能带间隙（导带与价带之间的能级差）多元的半导体材料，可以扩大太阳能吸收光硅薄膜太阳能电池明显提高的薄膜太阳能电池。可以达到的光电转化效率为 18%，而且，此类薄膜太阳能电池到目前为止，未发现有光辐射引致性能衰退效应（SWE），其光电转化效率比目前商用的薄膜太阳能电池板提高约 50~75%，在薄膜太阳能电池中属于世界的最高水平的光电转化效率。 工艺技术方案 根据产品方案，本项目主要生产工艺的流程采用国内较为成熟的工艺路线，基本上是从硅片的开箱检测与装盒开始，然后在加工车间去除油污及制裁、扩散制作表面 PN结然后检测、等离子体刻蚀周边PN结及抽测效果、二次清洗，然后在表面处理车间完成制备薄膜...
