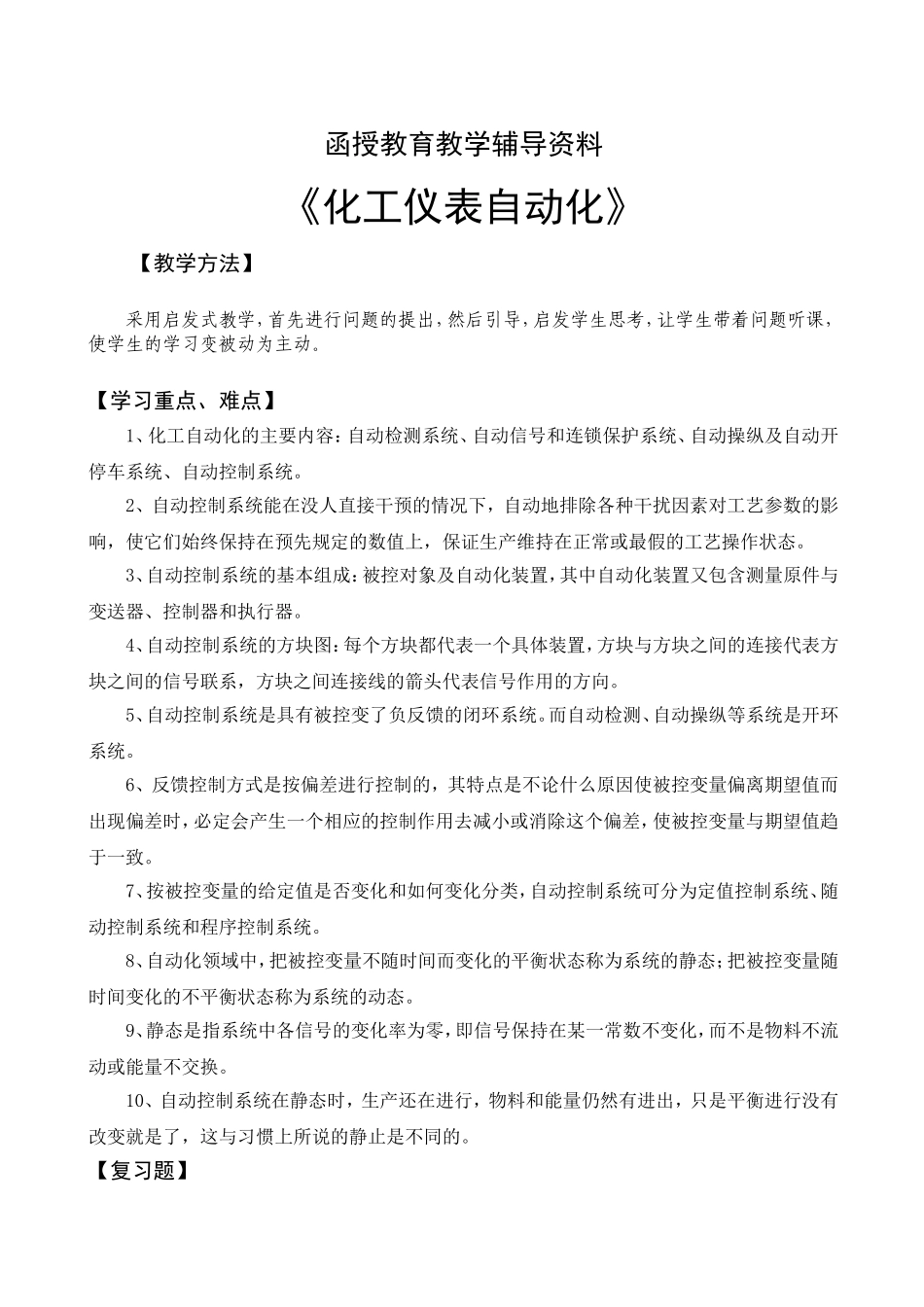

函授教育教学辅导资料《化工仪表自动化》【教学方法】采用启发式教学，首先进行问题的提出，然后引导，启发学生思考，让学生带着问题听课，使学生的学习变被动为主动。【学习重点、难点】1、化工自动化的主要内容：自动检测系统、自动信号和连锁保护系统、自动操纵及自动开停车系统、自动控制系统。2、自动控制系统能在没人直接干预的情况下，自动地排除各种干扰因素对工艺参数的影响，使它们始终保持在预先规定的数值上，保证生产维持在正常或最假的工艺操作状态。3、自动控制系统的基本组成：被控对象及自动化装置，其中自动化装置又包含测量原件与变送器、控制器和执行器。4、自动控制系统的方块图：每个方块都代表一个具体装置，方块与方块之间的连接代表方块之间的信号联系，方块之间连接线的箭头代表信号作用的方向。5、自动控制系统是具有被控变了负反馈的闭环系统。而自动检测、自动操纵等系统是开环系统。6、反馈控制方式是按偏差进行控制的，其特点是不论什么原因使被控变量偏离期望值而出现偏差时，必定会产生一个相应的控制作用去减小或消除这个偏差，使被控变量与期望值趋于一致。7、按被控变量的给定值是否变化和如何变化分类，自动控制系统可分为定值控制系统、随动控制系统和程序控制系统。8、自动化领域中，把被控变量不随时间而变化的平衡状态称为系统的静态；把被控变量随时间变化的不平衡状态称为系统的动态。9、静态是指系统中各信号的变化率为零，即信号保持在某一常数不变化，而不是物料不流动或能量不交换。10、自动控制系统在静态时，生产还在进行，物料和能量仍然有进出，只是平衡进行没有改变就是了，这与习惯上所说的静止是不同的。【复习题】一、填空题1．在阶跃干扰作用下，系统过渡过程有发散，等幅，衰减震荡和单调等。2．线性度是描述仪表的标定曲线和拟合曲线之间的吻合程度，量程越小，线性化带来的误差（填越大或越小）。3．孔板流量计的特点是，转子流量计的优点为可测（填大或小）流量，压力损失（填大或小）。4．调节器按信号作用方式分为正作用调节器和反作用调节器，其中当测量信号增加，调节器的输出信号减小的是反作用调节器。5．计算机控制系统与模拟控制系统基本结构是的（填相同或不同），前一控制系统中增加了元件，信号的输出在时间上是的。6．按给定值的特点划分，控制系统可分为定值控制系统，随动控制系统，和程序控制系统控制系统。7．在计算机控制系统中，用数字控制器代替了模拟控制器，并增加了模数转换元件和数模转换元件转换元件。8．对调节器参数进行工程整定的方法有经验试凑法，临界比例度法，和衰减曲线法。9．线性度是描述仪表的标定曲线和拟合曲线之间的吻合程度，量程越小，线性化带来的误差（填越大或越小）。10．滞后时间按形成原因分为容量滞后和传递滞后。11.放大系数是描述被控对象重新达到平衡时其输出变化量与输入变化量之比，是被控变量的静态特性参数。12.仪表所能测量的被测量上下限的范围称为仪表的量程，如测量范围为-200~800℃的温度计，其量程为1000℃。13.孔板流量计的特点是.，转子流量计的优点为可测（填大或小）流量，压力损失（填大或小）。14.PID调节器硬件结构的主要组成部分有：输入电路，PID运算电路，和输出电路。15.红外线气体分析仪是基于物质对光辐射的选择性吸收原理工作的；当氧化锆固体电解质两侧的氧浓度不同时，会形成浓差电池；色谱分析仪是利用各组分的分配系数不同进行物质成分分析的。二、单项选择题1．生产过程对过程装备控制的基本要求是什么？（A）A安全性、经济性、稳定性B可靠性、自动化程度高C被控参数的多样性D控制系统的滞后小，控制灵敏2．微分调节器的输出只与偏差的什么有关？（C）A存在与否B大小C变化速度D正负或方向3．色谱仪是利用各组分在两相间什么的不同而使各组分分离？（D）A挥发性B流速C粘度D分配系数4．DDZ-III型电动差压变送器由什么组成的？（C）A电磁反馈装置和矢量机构B测量、放大、反馈三部分C输入电路和输出电路D输入电路和反馈电路5．调节阀的流量特性是指被调介质流过阀的什么之间的关系？（C）A阀前压力与阀后压力B流速与压力C相对流量和阀门...
