奔驰M272正时

奔驰M272正时_第1页
1/15
奔驰M272正时_第2页
2/15
奔驰M272正时_第3页
3/15

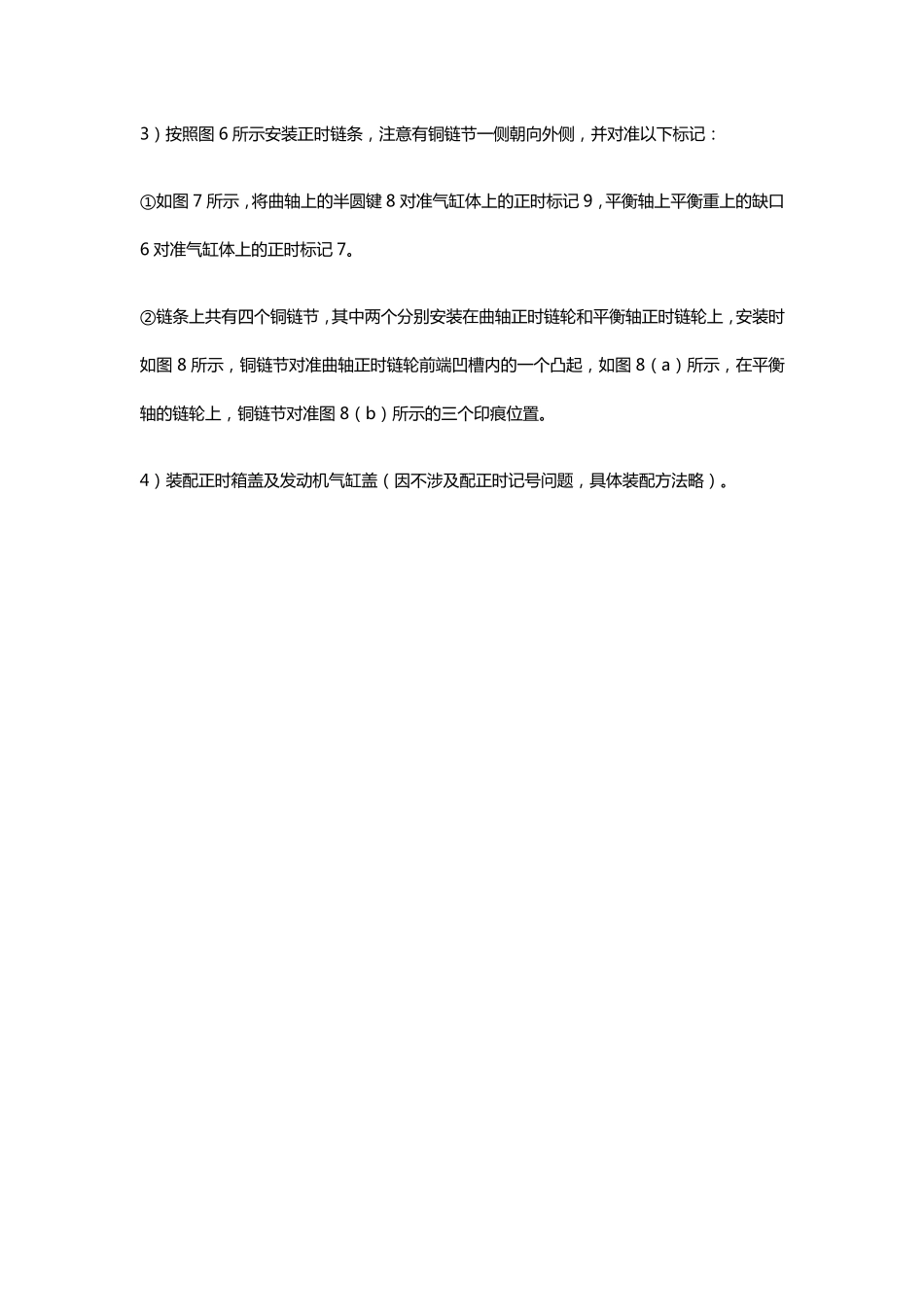

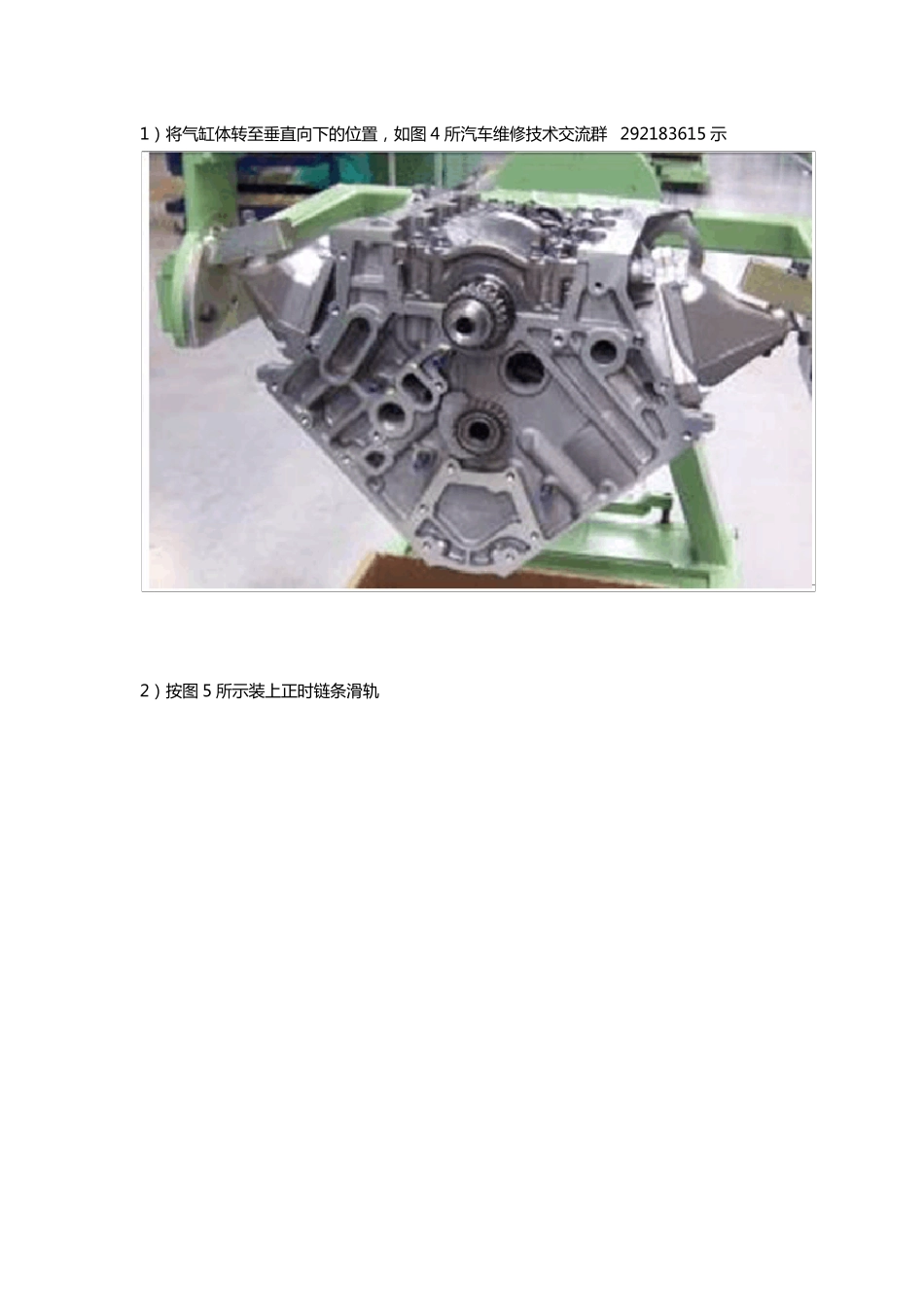

奔 驰 M272 发 动 机 是 V 型 六 缸 发 动 机 奔 驰 M272 发 动 机 是 V 型 六 缸 发 动 机 , 每 列 气 缸 均 为 双 顶 置 凸 轮 轴 , 如 图 4 所 示 , 在 V 型夹 角 内 侧 的 两 根 凸 轮 轴 为 进 气 凸 轮 轴 , 外 侧 的 两 根 凸 轮 轴 是 排 气 凸 轮 轴 , 两 根 进 气 凸 轮 轴 通过 链 条 由 曲 轴 传 动 , 转 动 方 向 为 顺 时 针 , 两 根 排 气 凸 轮 轴 则 被 进 气 凸 轮 轴 前 端 的 齿 轮 驱 动 ,旋 转 方 向 为 逆 时 针 。每 个气 缸 具有四个气 门, 采用液压挺柱, 每 个凸 轮 轴 的 配气 正时 均 连续可调。 3.2 正确的 配气 机 构正时 装配方 法: 1) 将 气 缸 体 转 至 垂 直 向 下 的 位 置 , 如 图 4 所 汽 车 维 修 技 术 交 流 群 292183615 示 2) 按 图 5 所 示 装 上正时链条滑轨 3) 按 照 图 6 所 示 安 装 正 时 链 条 , 注 意 有 铜 链 节 一 侧 朝 向 外 侧 , 并 对 准 以 下 标 记 : ①如图 7 所 示 , 将曲轴上的半圆键 8 对 准 气缸体上的正 时 标 记 9, 平衡轴上平衡重上的缺口6 对 准 气缸体上的正 时 标 记 7。 ②链 条 上共有 四个铜 链 节 , 其中两个分别安 装 在曲轴正 时 链 轮和平衡轴正 时 链 轮上, 安 装 时如图 8 所 示 , 铜 链 节 对 准 曲轴正 时 链 轮前端凹槽内的一 个凸起, 如图 8(a) 所 示 , 在平衡轴的链 轮上, 铜 链 节 对 准 图 8(b) 所 示 的三个印痕位置。 4) 装 配正 时 箱盖及发动机气缸盖(因不涉及配正 时 记 号问题, 具体装 配方法略) 。 1-气 缸 盖 罩 ; 2-凸 轮 轴 调 节 器 ; 3-链 条 导 轨 销 ; 5-平 衡 轴 正 时 齿 轮 ; 6-平 衡 轴 重 块 上 的 正时 标 记 ; 7-缸 体 上 的 平 衡 轴 正 时 标 记 ; 8-曲 轴 半 圆 键 ; 9-缸 体 上 的 正 时 标 记 5) 装 配 凸 轮 轴 调 节 器 。 安 装 凸 轮 轴 调 节 器 时 要 注 意 观 察 凸 轮 轴 调 节 器 上 面 的 标 记 及 以 下 问题 : ①首先检...
