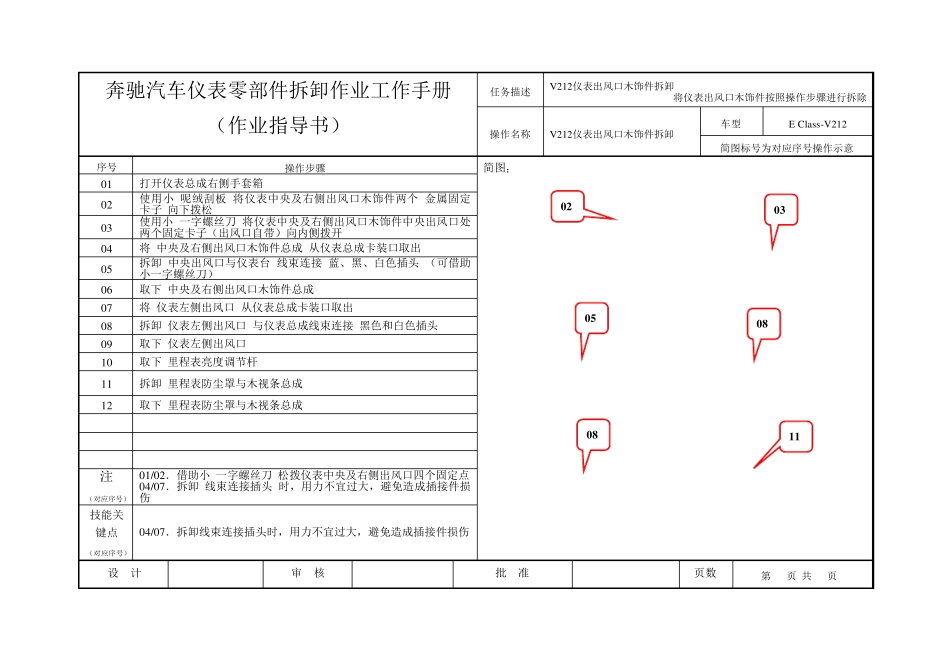

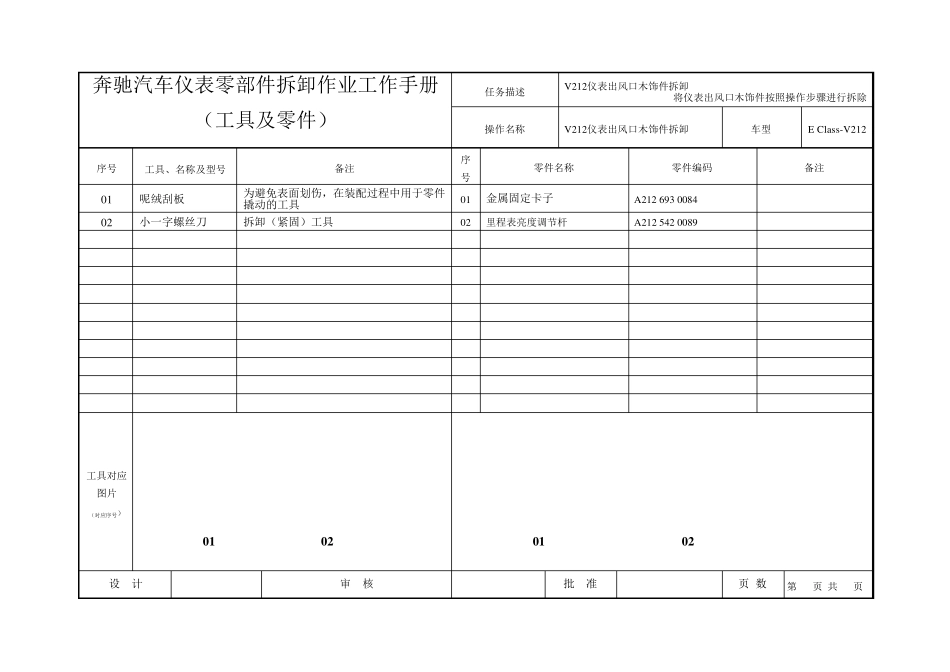

奔驰汽车仪表零部件拆卸作业工作手册 （作业指导书） 任务描述 V212仪表出风口木饰件拆卸 将仪表出风口木饰件按照操作步骤进行拆除 操作名称 V212仪表出风口木饰件拆卸 车型 E Class-V212 简图标号为对应序号操作示意 序号 操作步骤 简图： 01 打开仪表总成右侧手套箱 02 使用小 呢绒刮板 将仪表中央及右侧出风口木饰件两个 金属固定卡子 向下拨松 03 使用小 一字螺丝刀 将仪表中央及右侧出风口木饰件中央出风口处两个固定卡子（出风口自带）向内侧拨开 04 将 中央及右侧出风口木饰件总成 从仪表总成卡装口取出 05 拆卸 中央出风口与仪表台 线束连接 蓝、黑、白色插头 （可借助小一字螺丝刀） 06 取下 中央及右侧出风口木饰件总成 07 将 仪表左侧出风口 从仪表总成卡装口取出 08 拆卸 仪表左侧出风口 与仪表总成线束连接 黑色和白色插头 09 取下 仪表左侧出风口 10 取下 里程表亮度调节杆 11 拆卸 里程表防尘罩与木视条总成 12 取下 里程表防尘罩与木视条总成 注 （对应序号） 01/02．借助小 一字螺丝刀 松拨仪表中央及右侧出风口四个固定点 04/07．拆卸 线束连接插头 时，用力不宜过大，避免造成插接件损伤 技能关键点 （对应序号） 04/07．拆卸线束连接插头时，用力不宜过大，避免造成插接件损伤 设 计 审 核 批 准 页数 第 1 页 共 2 页 0 5 0 8 0 8 1 1 0 2 0 3 奔驰汽车仪表零部件拆卸作业工作手册 （工具及零件） 任务描述 V212仪表出风口木饰件拆卸 将仪表出风口木饰件按照操作步骤进行拆除 操作名称 V212仪表出风口木饰件拆卸 车型 E Class-V212 序号 工具、名称及型号 备注 序号 零件名称 零件编码 备注 01 呢绒刮板 为避免表面划伤，在装配过程中用于零件撬动的工具 01 金属固定卡子 A212 693 0084 02 小一字螺丝刀 拆卸（紧固）工具 02 里程表亮度调节杆 A212 542 0089 工具对应图片 （对应序号） 0 1 0 2 0 1 0 2 设 计 审 核 批 准 页 数 第 2 页 共 2 页 奔驰汽车仪表零部件拆卸作业工作手册 （作业指导书） 任务描述 V212仪表出风口木饰件拆解 将仪表出风口木饰件按照操作步骤进行拆除 操作名称 V212仪表出风口木饰件拆解 车型 E Class-V212 简图标号为对应序号操作示意 序号 操作步骤 简图： 01 借助小 一字螺丝刀 拆卸 中央出风口 与 木饰件 ...
