女西裤结构制图

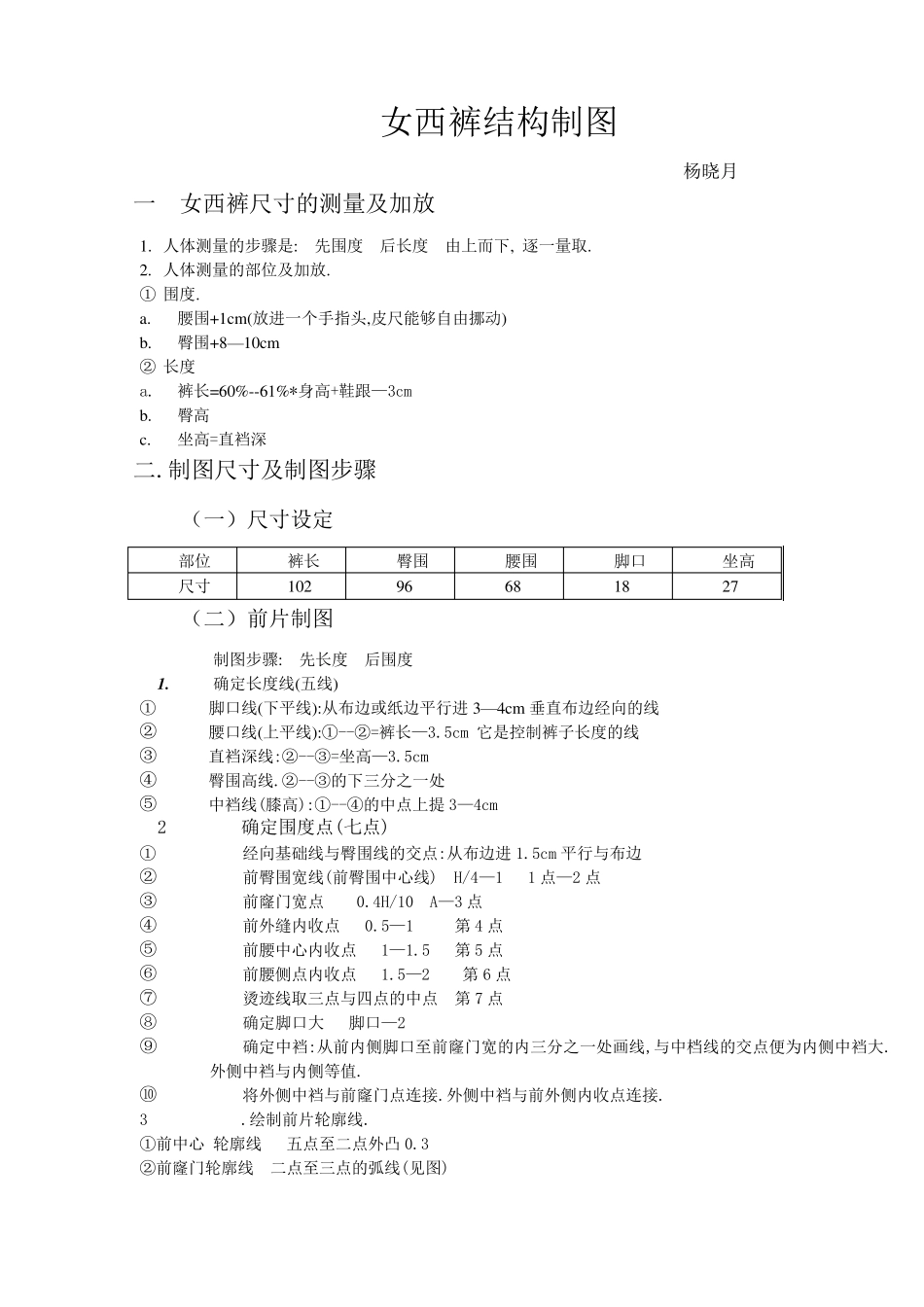

女西裤结构制图 杨晓月 一 女西裤尺寸的测量及加放 1. 人体测量的步骤是: 先围度 后长度 由上而下, 逐一量取. 2. 人体测量的部位及加放. ① 围度. a. 腰围+1cm (放进一个手指头,皮尺能够自由挪动) b. 臀围+8—10cm ② 长度 a. 裤长=60%--61%*身高+鞋跟—3cm b. 臀高 c. 坐高=直裆深 二.制图尺寸及制图步骤 （一）尺寸设定 部位 裤长 臀围 腰围 脚口 坐高 尺寸 102 96 68 18 27 （二）前片制图 制图步骤: 先长度 后围度 1 . 确定长度线(五线) ① 脚口线(下平线):从布边或纸边平行进3—4cm 垂直布边经向的线 ② 腰口线(上平线):①--②=裤长—3.5cm 它是控制裤子长度的线 ③ 直裆深线:②--③=坐高—3.5cm ④ 臀围高线.②--③的下三分之一处 ⑤ 中裆线(膝高):①--④的中点上提 3—4cm 2 确定围度点(七点) ① 经向基础线与臀围线的交点:从布边进1.5cm 平行与布边 ② 前臀围宽线(前臀围中心线) H/4—1 1 点—2 点 ③ 前窿门宽点 0.4H/10 A—3 点 ④ 前外缝内收点 0.5—1 第 4 点 ⑤ 前腰中心内收点 1—1.5 第 5 点 ⑥ 前腰侧点内收点 1.5—2 第 6 点 ⑦ 烫迹线取三点与四点的中点 第 7 点 ⑧ 确定脚口大 脚口—2 ⑨ 确定中裆:从前内侧脚口至前窿门宽的内三分之一处画线,与中档线的交点便为内侧中裆大.外侧中裆与内侧等值. ⑩ 将外侧中裆与前窿门点连接.外侧中裆与前外侧内收点连接. 3 .绘制前片轮廓线. ①前中心 轮廓线 五点至二点外凸 0.3 ②前窿门轮廓线 二点至三点的弧线(见图) ③ 外侧缝轮廓线 a.六点至一点外凸0.3 b.四点至中裆线凹进0.3 c.中裆至脚口为直线 ④ 内侧缝轮廓线 a.三点至中裆凹进0.5 中裆至脚口为直线. 3. 前褶的处理 ① 前片总褶大 H/4—W/4—1—1.5=4.5 ②褶的分布 A.挺缝处占3.3cm a.1/3 褶 靠前中心 b. 2/3 褶靠侧缝 B.取前腰侧至前1 褶的中点为第二个褶的褶中线. (三) 后片制图 1. 确定长度线 延长前片所有长度线 2. 确定围度点 1点 1 点~A′=H/10—0.5~1 A′B′=0.2H/10 或 2cm 2点 过 B′点的经向线与臀围线相交的点 3点 2 点~3 点=H/4+1 4点 连接 A′~2 点并延长至4 点.C′点~4 点=2~2.5cm 5点 4 点~5 点=W/4+1+2~2.5(省) 5 点落在腰口线上 6点 E 点~6 点=1.2~1.5 7点 取1 点~6 点的中点向外侧缝偏移 0.5~0.8cm 确定后中裆:前中裆+4...
