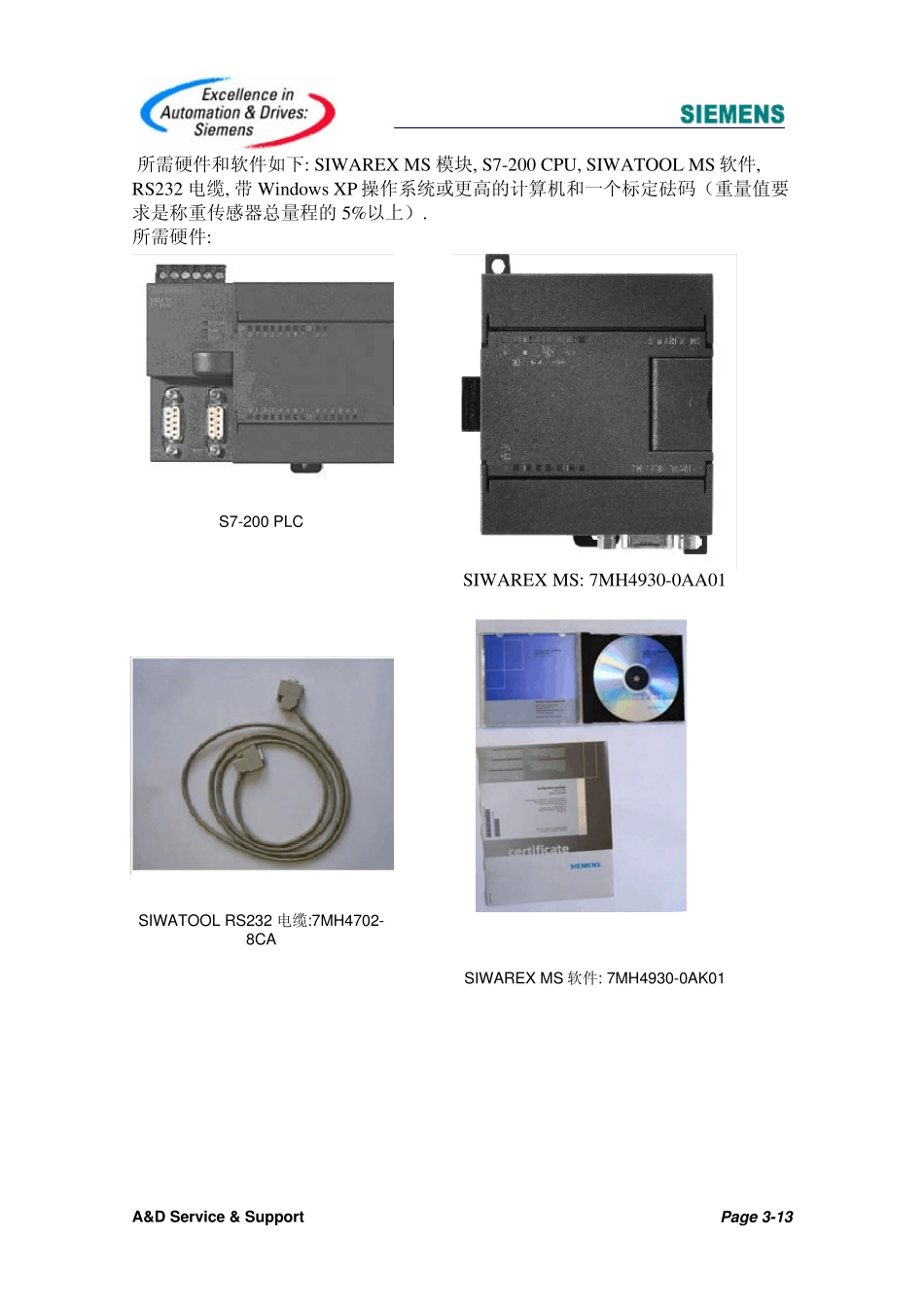

如何使用SIW ATOOL MS 软件校秤 How to Calibrate the SIWAREX MS w ith SIWATOOL MS Single FAQ Edition (2008 年－1 月) 摘 要 SIWAREX MS 是一种多用途称重模块，适用于所有简单称重与测力任务。该紧凑型模块可以简便的方式安装到 SIMATIC S7-200 自动化系统之中。可直接在 SIMATIC-CPU 中存取当前重量数据，无需添加其它接口。本文主要针对此模块，介绍SIWATOOL MS软件中的校秤指令。同时对部分称重术语进行了简介 关键 SIWATOOL MS 软件，校秤，零点，量程，SIWAREX MS模块 Key Words SIWATOOL MS Softw are, Calibration, Zeroing, Scale, SIWAREX MS Module A&D Service & Support Page 2-13 所需硬件和软件如下: SIWAREX MS 模块, S7-200 CPU, SIWATOOL MS 软件, RS232 电缆, 带Window s XP 操作系统或更高的计算机和一个标定砝码（重量值要求是称重传感器总量程的5%以上）. 所需硬件: S7-200 PLC SIWAREX MS: 7MH4930-0AA01 SIWATOOL RS232 电缆:7MH4702-8CA SIWAREX MS 软件: 7MH4930-0AK01 A&D Service & Support Page 3-13 标定砝码 秤 实物接线示意图如下 A&D Service & Support Page 4-13 A&D Service & Support Page 5-13 启动SIW ATOOL MS. 选择COM1 口作为通讯口. 点击 On lin e A&D Service & Support Page 6-13 SIWAREX MS分辨率 重量值被转换为16 位值. 数值在0 到64000 之间 数值以有符号位整数型式传送到SIMATIC PLC中 INT 无小数点无单位, 最大值为 32767 比如一个20kg 的重量 ，可以选择分辨率为1 g: 范围从 0 g 到20000 g 比如一个40 kg 的重量，可以选择的分辨率最小只能 为10 g 范围从 0.00 kg 到40.00 kg 小数点不是整数的一部分，仅仅是用作显示 参数化以前首先选择分辨率和小数点位数. 建立通讯连接后, 按照以下步骤进行校秤. Adj.digits 0 和 Adj.digits 1: 接受默认值. Adj.weight 1: 输入校准的 (标定的) 重量. Characteristic Value: 传感器特征值. 传感器上会标识. 默认值是 2 mV/V. Limit frequency: 低通滤波(0.05 Hz ~ 5 Hz). 如果设定为 5 Hz, 显示重量会随重量的改变快速改变; 如果设定为 0.5 Hz, 显示重量会“慢慢移动”. A&D Service & Support Page 7-13 例如 fg = 2 Hz 的低通滤波阶跃响...
