如何使用STEP7ProfessionalV11组态PC与一个PLC的OPC通讯

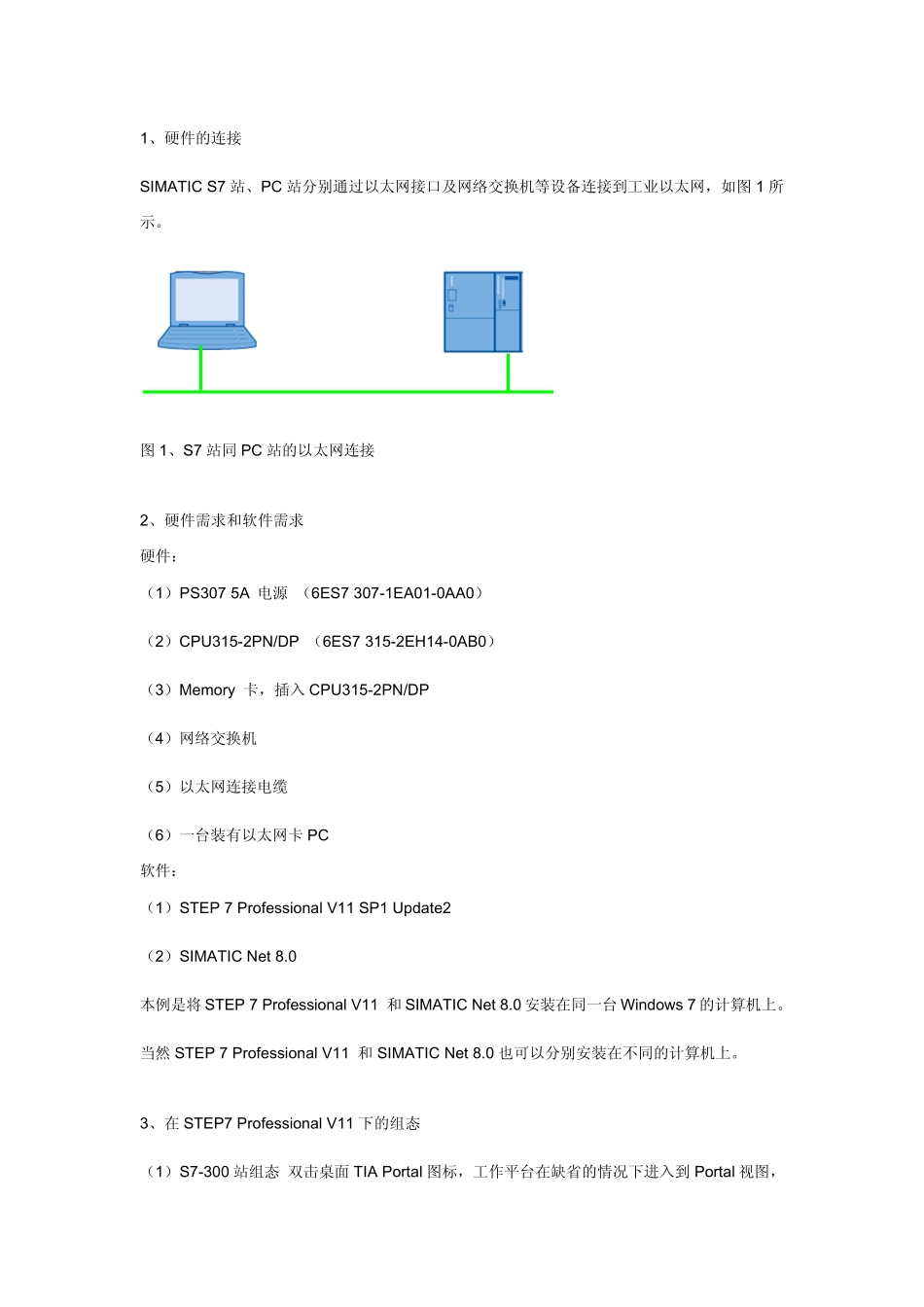

如何使用STEP7ProfessionalV11组态PC与一个PLC的OPC通讯_第1页
1/13
如何使用STEP7ProfessionalV11组态PC与一个PLC的OPC通讯_第2页
2/13
如何使用STEP7ProfessionalV11组态PC与一个PLC的OPC通讯_第3页
3/13
1、硬件的连接 SIMATIC S7 站、PC 站分别通过以太网接口及网络交换机等设备连接到工业以太网,如图 1 所示。 图 1、S7 站同 PC 站的以太网连接 2、硬件需求和软件需求 硬件: (1)PS307 5A 电源 (6ES7 307-1EA01-0AA0) (2)CPU315-2PN/DP (6ES7 315-2EH14-0AB0) (3)Memory 卡,插入 CPU315-2PN/DP (4)网络交换机 (5)以太网连接电缆 (6)一台装有以太网卡 PC 软件: (1)STEP 7 Professional V11 SP1 Update2 (2)SIMATIC Net 8.0 本例是将 STEP 7 Professional V11 和 SIMATIC Net 8.0 安装在同一台 Windows 7 的计算机上。当然 STEP 7 Professional V11 和 SIMATIC Net 8.0 也可以分别安装在不同的计算机上。 3、在 STEP7 Professional V11 下的组态 (1)S7-300 站组态 双击桌面 TIA Portal 图标,工作平台在缺省的情况下进入到 Portal 视图,这里直接点击左下角的”项目视图”连接,切换到项目视图的界面中。在项目视图的界面下点击菜单“Project” “New”,打开了创建新项目的窗口。在创建新项目的窗口中输入项目名为“OPC Communication”;项目路径、作者及项目描述都采用缺省值,如图2 所示。 图2、创建新项目 在上面的窗口中点击“Create”按钮,这样就完成了项目的创建。在OPC 的项目下双击“Add new device”,在弹出的添加新设备的窗口中输入设备名为“315-2PN/DP”;选择设备类型为“PLC”;在PLC 的硬件目录中选择“SIMATIC S7-300” “CPU” “CPU 315-2 PN/DP” “6ES7 315-2EH14-0AB0”,选择后点击“OK”按钮,点击后进入到“Device view”中,在“Device view”中CPU 已经插入到了机架中,然后到右面的硬件目录中找到对应的电源模块,将其插入到机架的第一槽。到此完成了S7-300 站的硬件配置,如图3 所示。 图3、S7-300 站的硬件配置 (2)PC 站的组态 在 OPC 的项目下双击“Add new device”,在弹出的添加新设备的窗口中输入设备名为“OPC Server”;选择设备类型为“PC sy stems”;在 PC sy stems 的硬件目录中选择“PC sy stems” “PC general” “PC station” ,选择后点击“OK”按钮。如图4 所示。 图4、组态 PC 站 点击“OK”后,进入到“Dev ice v iew”中,在“Dev ice v iew”的右面的硬件目录中选中“User application” “OPC serv er”,修改 OPC Ser...
