如何使用visio画网络拓扑

如何使用visio画网络拓扑_第1页
1/8
如何使用visio画网络拓扑_第2页
2/8
如何使用visio画网络拓扑_第3页
3/8

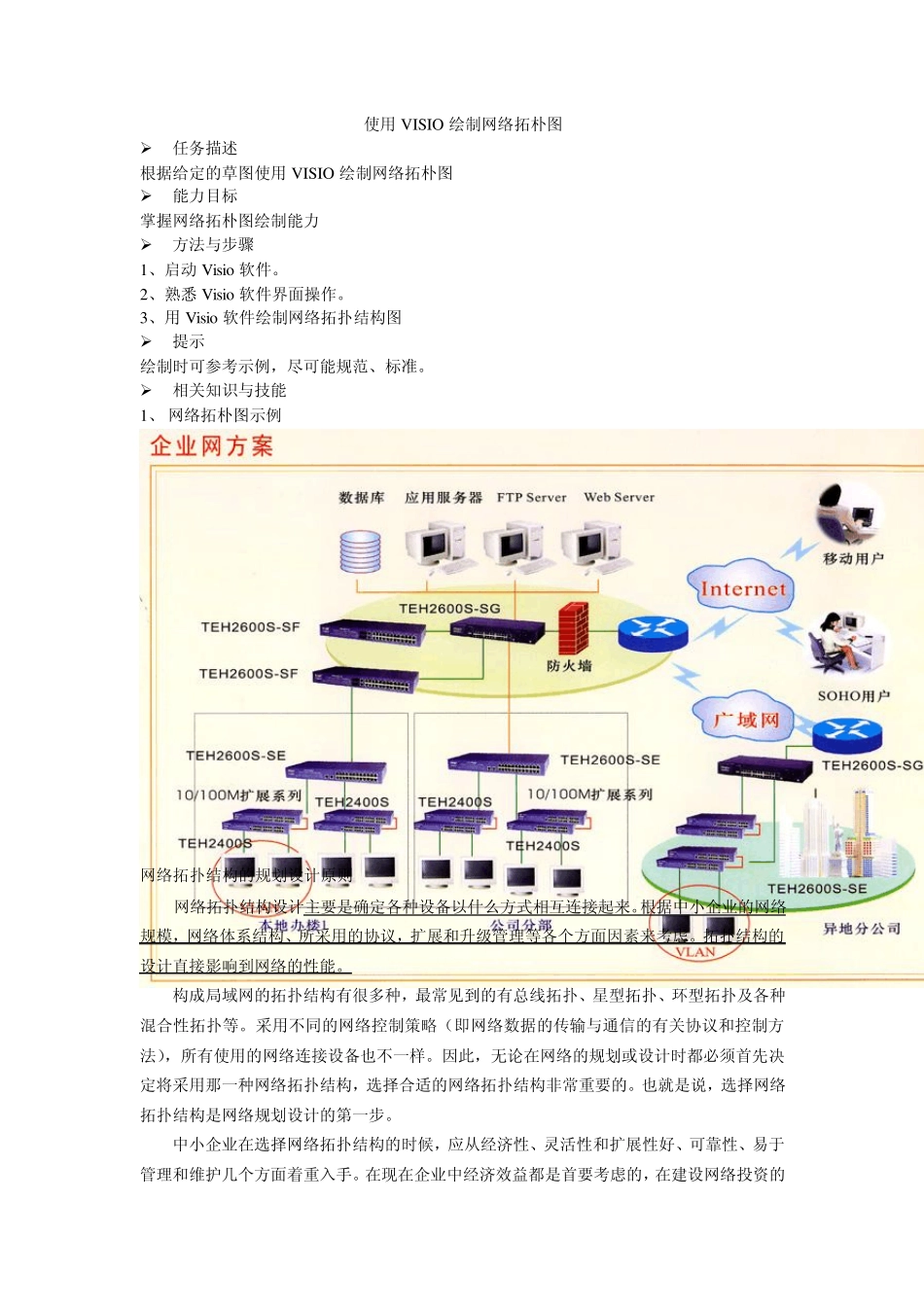

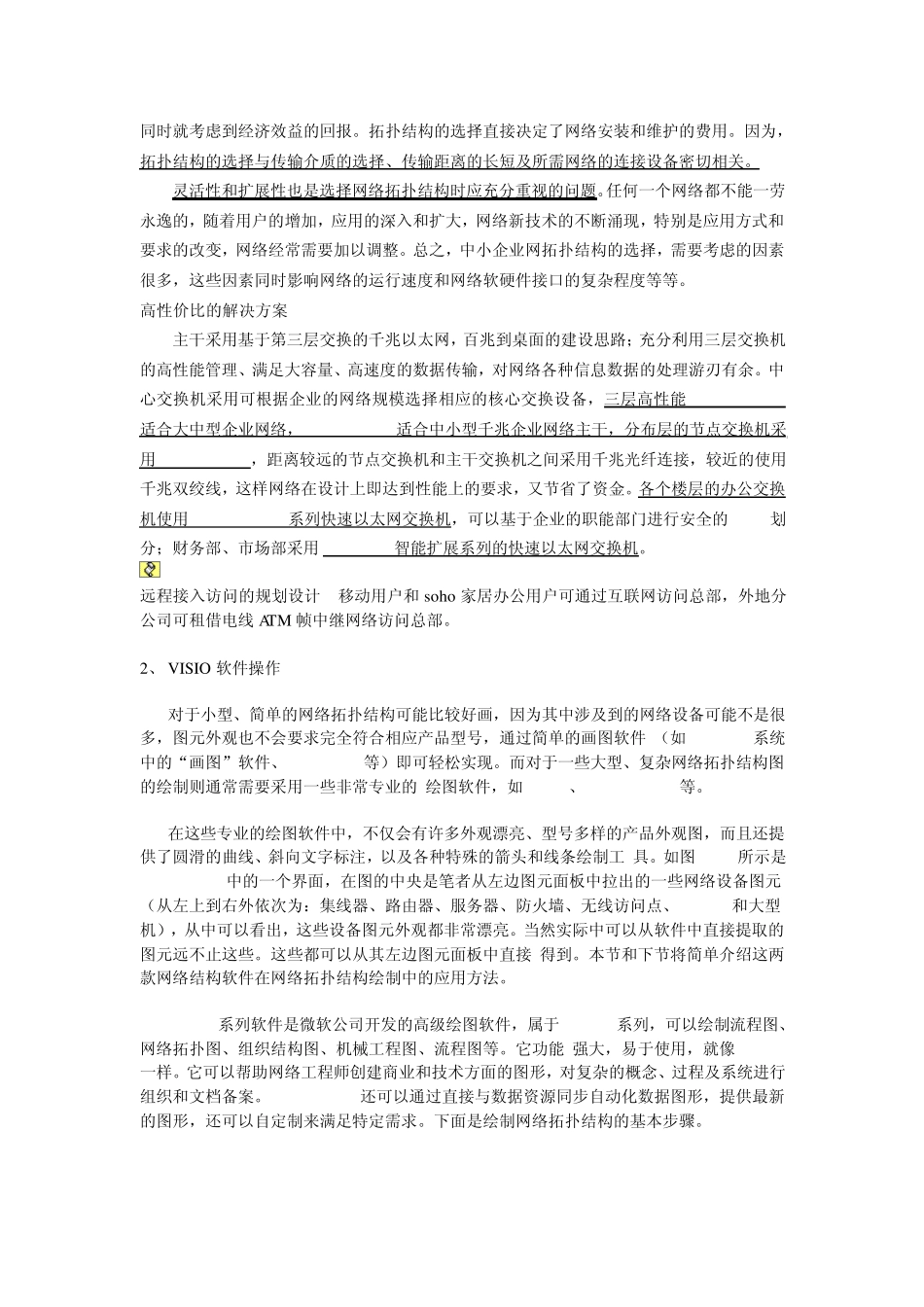

使用VISIO 绘制网络拓朴图  任务描述 根据给定的草图使用VISIO 绘制网络拓朴图  能力目标 掌握网络拓朴图绘制能力  方法与步骤 1、启动 Visio 软件。 2、熟悉 Visio 软件界面操作。 3、用Visio 软件绘制网络拓扑结构图  提示 绘制时可参考示例,尽可能规范、标准。  相关知识与技能 1、 网络拓朴图示例 网络拓扑结构的规划设计原则 网络拓扑结构设计主要是确定各种设备以什么方式相互连接起来。根据中小企业的网络规模,网络体系结构、所采用的协议,扩展和升级管理等各个方面因素来考虑。拓扑结构的设计直接影响到网络的性能。 构成局域网的拓扑结构有很多种,最常见到的有总线拓扑、星型拓扑、环型拓扑及各种混合性拓扑等。采用不同的网络控制策略(即网络数据的传输与通信的有关协议和控制方法),所有使用的网络连接设备也不一样。因此,无论在网络的规划或设计时都必须首先决定将采用那一种网络拓扑结构,选择合适的网络拓扑结构非常重要的。也就是说,选择网络拓扑结构是网络规划设计的第一步。 中小企业在选择网络拓扑结构的时候,应从经济性、灵活性和扩展性好、可靠性、易于管理和维护几个方面着重入手。在现在企业中经济效益都是首要考虑的,在建设网络投资的 同时就考虑到经济效益的回报。拓扑结构的选择直接决定了网络安装和维护的费用。因为,拓扑结构的选择与传输介质的选择、传输距离的长短及所需网络的连接设备密切相关。 灵活性和扩展性也是选择网络拓扑结构时应充分重视的问题。任何一个网络都不能一劳永逸的,随着用户的增加,应用的深入和扩大,网络新技术的不断涌现,特别是应用方式和要求的改变,网络经常需要加以调整。总之,中小企业网拓扑结构的选择,需要考虑的因素很多,这些因素同时影响网络的运行速度和网络软硬件接口的复杂程度等等。 高性价比的解决方案 主干采用基于第三层交换的千兆以太网,百兆到桌面的建设思路;充分利用三层交换机的高性能管理、满足大容量、高速度的数据传输,对网络各种信息数据的处理游刃有余。中心交换机采用可根据企业的网络规模选择相应的核心交换设备,三层高性能 TEH2600S-SG 适合大中型企业网络,TEH2600S-SF适合中小型千兆企业网络主干,分布层的节点交换机采用 TEH2600S-SE,距离较远的节点交换机和主干交换机之间采用千兆光纤连接,较近的使用千兆双绞线,这样网络在设计上即达到性能上的要求,又节省了资金。各个楼层的办公交换...
