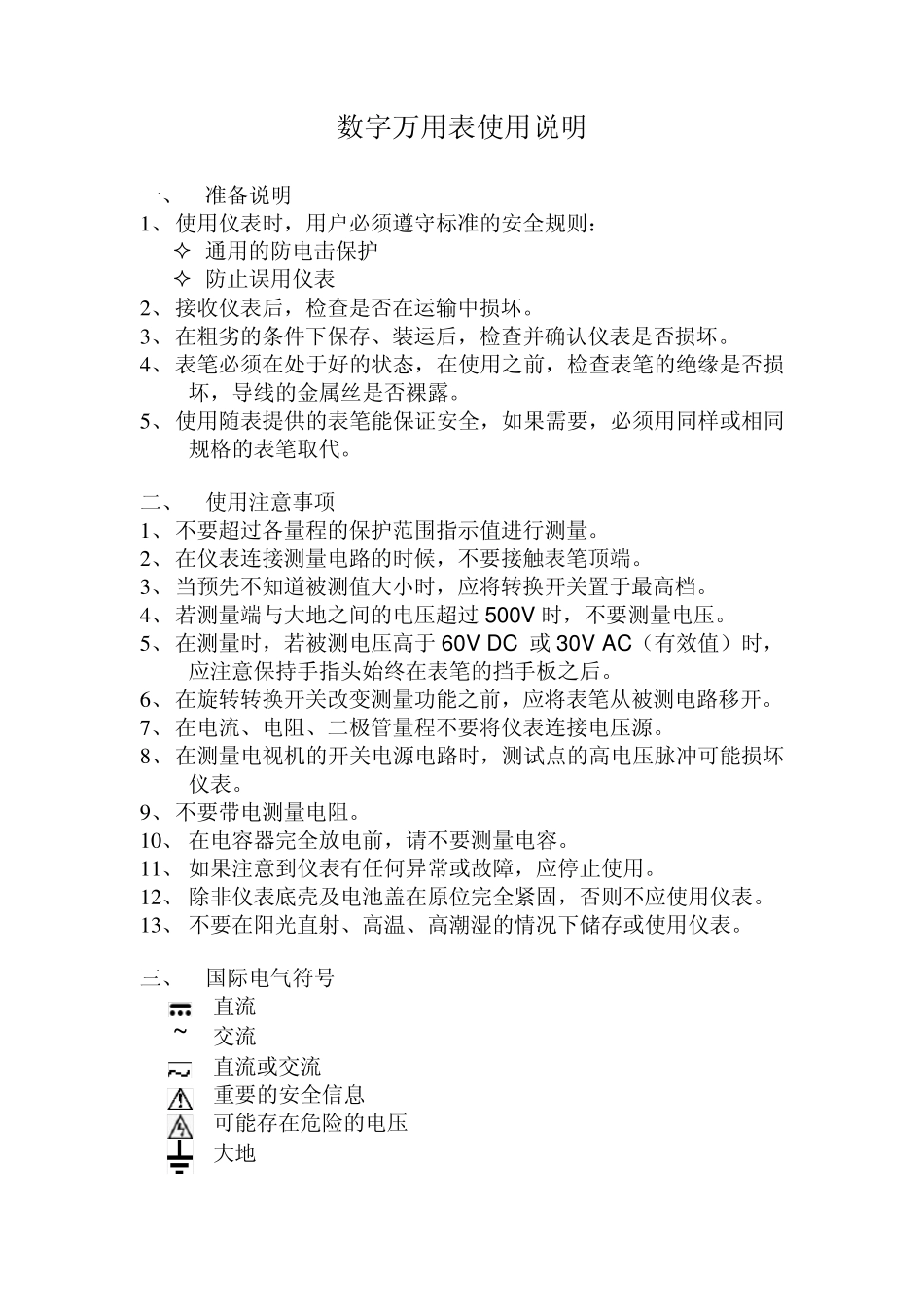

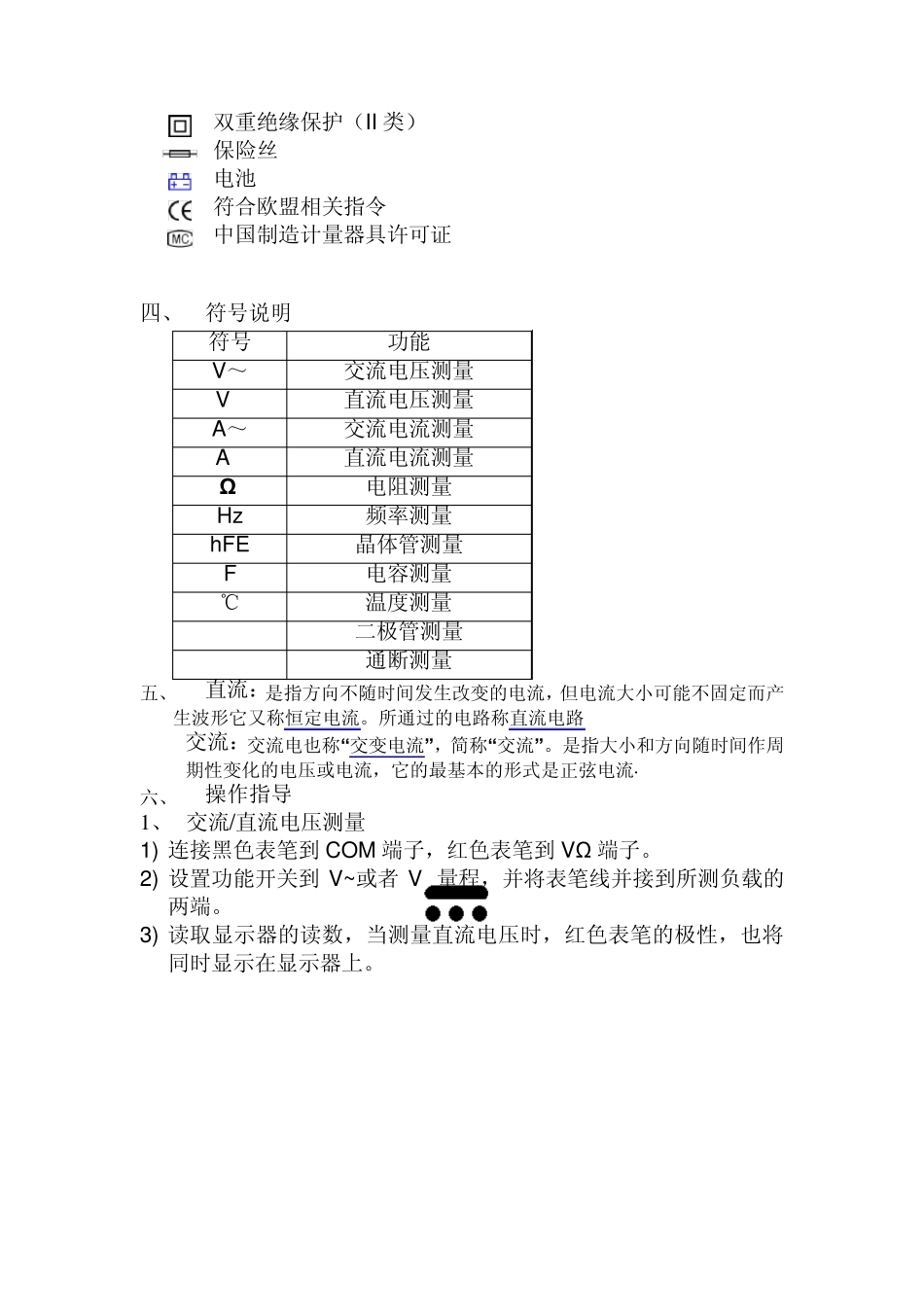

数字万用表使用说明 一、 准备说明 1、 使用仪表时,用户必须遵守标准的安全规则:  通用的防电击保护  防止误用仪表 2、 接收仪表后,检查是否在运输中损坏。 3、 在粗劣的条件下保存、装运后,检查并确认仪表是否损坏。 4、 表笔必须在处于好的状态,在使用之前,检查表笔的绝缘是否损坏,导线的金属丝是否裸露。 5、 使用随表提供的表笔能保证安全,如果需要,必须用同样或相同规格的表笔取代。 二、 使用注意事项 1、 不要超过各量程的保护范围指示值进行测量。 2、 在仪表连接测量电路的时候,不要接触表笔顶端。 3、 当预先不知道被测值大小时,应将转换开关置于最高档。 4、 若测量端与大地之间的电压超过 500V 时,不要测量电压。 5、 在测量时,若被测电压高于 60V DC 或 30V AC(有效值)时,应注意保持手指头始终在表笔的挡手板之后。 6、 在旋转转换开关改变测量功能之前,应将表笔从被测电路移开。 7、 在电流、电阻、二极管量程不要将仪表连接电压源。 8、 在测量电视机的开关电源电路时,测试点的高电压脉冲可能损坏仪表。 9、 不要带电测量电阻。 10、 在电容器完全放电前,请不要测量电容。 11、 如果注意到仪表有任何异常或故障,应停止使用。 12、 除非仪表底壳及电池盖在原位完全紧固,否则不应使用仪表。 13、 不要在阳光直射、高温、高潮湿的情况下储存或使用仪表。 三、 国际电气符号 直流 ~ 交流 直流或交流 重要的安全信息 可能存在危险的电压 大地 双重绝缘保护(II 类) 保险丝 电池 符合欧盟相关指令 中国制造计量器具许可证 四、 符号说明 符号 功能 V~ 交流电压测量 V 直流电压测量 A~ 交流电流测量 A 直流电流测量 Ω 电阻测量 Hz 频率测量 hFE 晶体管测量 F 电容测量 ℃ 温度测量 二极管测量 通断测量 五、 直流:是指方向不随时间发生改变的电流,但电流大小可能不固定而产 生波形它又称恒定电流。所通过的电路称直流电路 交流:交流电也称“交变电流”,简称“交流”。是指大小和方向随时间作周期性变化的电压或电流,它的最基本的形式是正弦电流. 六、 操作指导 1、 交流/直流电压测量 1) 连接黑色表笔到 COM 端子,红色表笔到 VΩ 端子。 2) 设置功能开关到 V~或者 V 量程,并将表笔线并接到所测负载的两端。 3) 读取显示器的读数,当测量直流电压时,红色表笔的极性,也将同时显示在...
