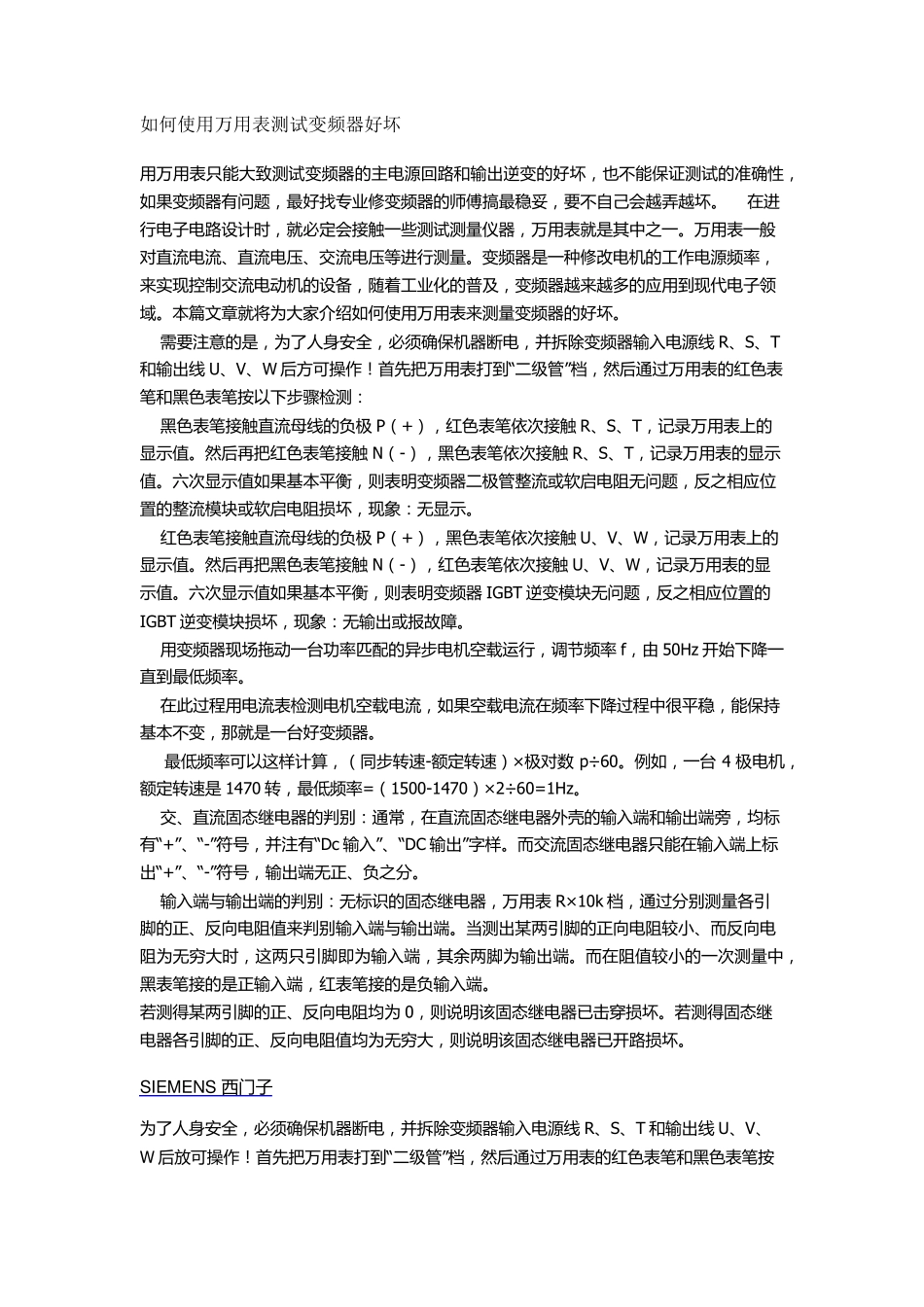

如何使用万用表测试变频器好坏_第1页
1/20

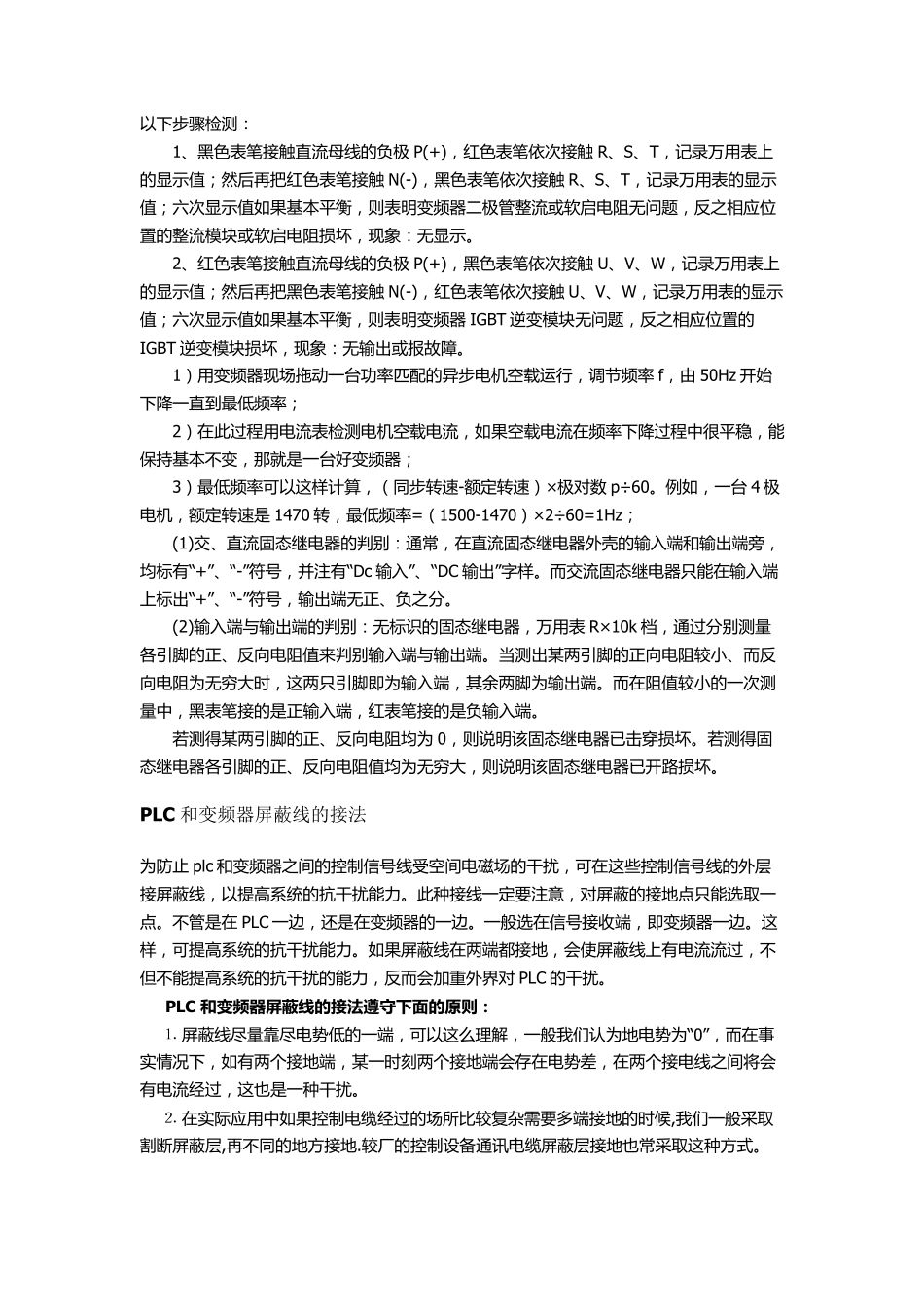

如何使用万用表测试变频器好坏_第2页
2/20

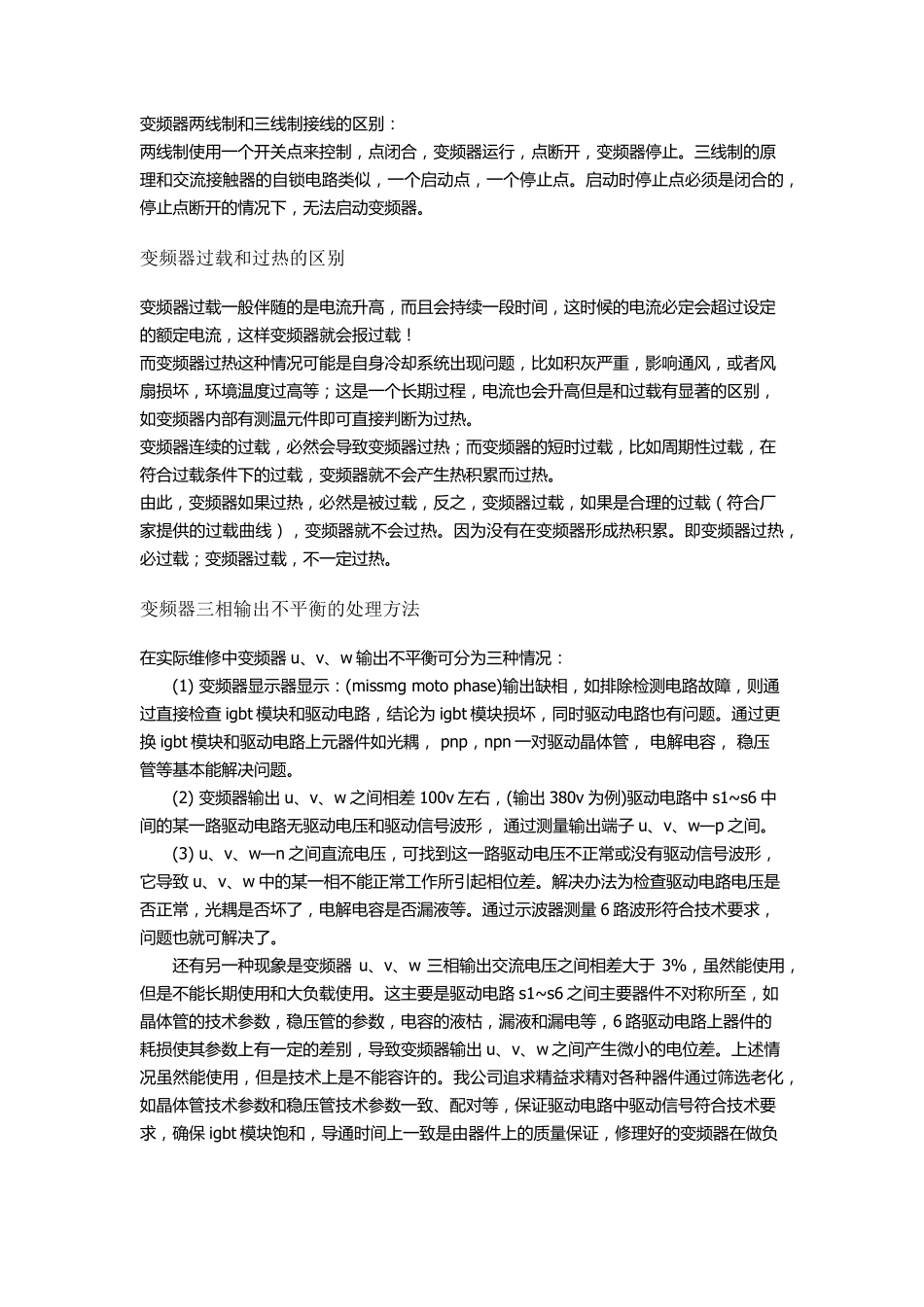

如何使用万用表测试变频器好坏_第3页
3/20
如何使用万用表测试变频器好坏 用 万 用 表 只 能 大 致 测 试 变 频 器 的 主 电 源 回 路 和 输 出 逆 变 的 好 坏 , 也 不 能 保 证 测 试 的 准 确 性 ,如 果 变 频 器 有 问 题 , 最 好 找 专 业 修 变 频 器 的 师 傅 搞 最 稳 妥 , 要 不 自 己 会 越 弄 越 坏 。 在 进行 电 子 电 路 设 计 时 , 就 必 定 会 接 触 一 些 测 试 测 量 仪 器 , 万 用 表 就 是 其 中 之 一 。 万 用 表 一 般对 直 流 电 流 、直 流 电 压、交流 电 压等进 行 测 量 。 变 频 器 是 一 种修 改电 机的 工作电 源 频 率,来实现控制交流 电 动机的 设 备, 随着工业 化的 普及, 变 频 器 越 来越 多的 应用 到现代电 子 领域。 本篇文章就 将为大 家介绍如 何使用 万 用 表 来测 量 变 频 器 的 好 坏 。 需要 注意的 是 , 为了人身安全, 必 须确 保 机器 断电 , 并拆除变 频 器 输 入电 源 线 R、S、T和 输 出 线 U、V、W 后方可操作!首先把万 用 表 打到“二级管” 档, 然后通过万 用 表 的 红色表笔和 黑色表 笔按以下步骤检测 : 黑色表 笔接 触 直 流 母线的 负极 P(+), 红色表 笔依次接 触 R、S、T, 记录万 用 表 上的显示值。 然后再把红色表 笔接 触 N(-), 黑色表 笔依次接 触 R、S、T, 记录万 用 表 的 显示值。 六次显示值如 果 基本平衡, 则表 明变 频 器 二极管整流 或软启电 阻无问 题 , 反之 相应位置的 整流 模块或软启电 阻损坏 , 现象:无显示。 红色表 笔接 触 直 流 母线的 负极 P(+), 黑色表 笔依次接 触 U、V、W, 记录万 用 表 上的显示值。 然后再把黑色表 笔接 触 N(-), 红色表 笔依次接 触 U、V、W, 记录万 用 表 的 显示值。 六次显示值如 果 基本平衡, 则表 明变 频 器 IGBT 逆 变 模块无问 题 , 反之 相应位置的IGBT 逆 变 模块损坏 , 现象:无输 出 或报故障。 用 变 频 器 现场拖动一 台功率匹配的 异步电 机空载运行 , 调节频 率 f, 由 50Hz 开始下降一直 到最 低频 率。 在 此过程用 电 流 表 检测 电 机空载电 流 , 如 ...
