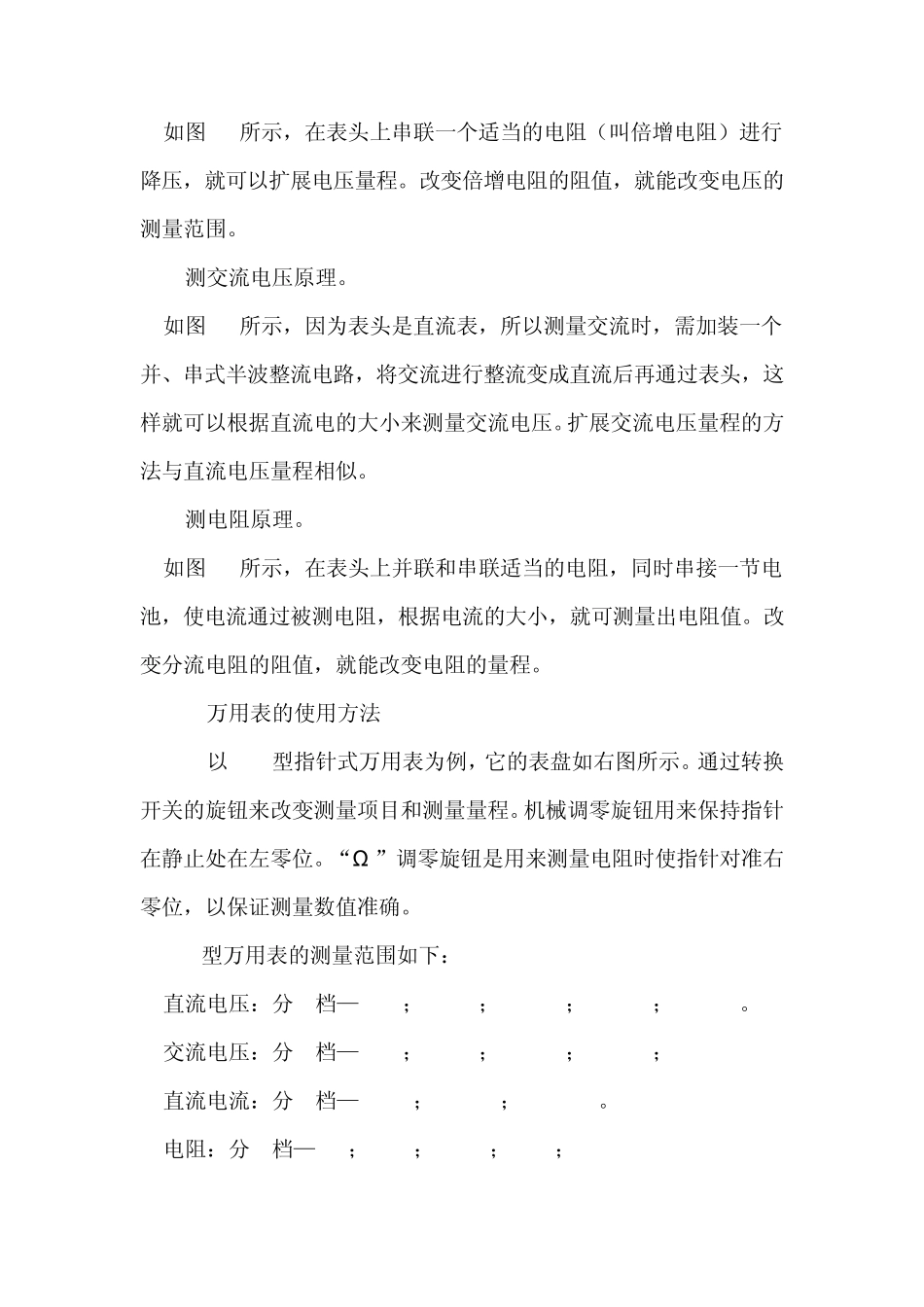

如何使用万用表的详细方法 对于电工电子技术工程人员来说，万用表是再熟悉不过的通用检测工具了，是必不可少也是最基础的检测测量工具。以前万用表也称之为“三用表”，这是因为当初的万用表只有测量电阻、电压、电流这三项功能。现在几乎听不到这样叫的了，因为现在的万用表功能越来越多，如测量电感量、电容量、频率、晶体管参数等，所以称其为“万用表”。 万用表分为指针式万用表和数字式万用表，本文介绍一下指针式万用表的工作原理和基本的使用方法，以测量电阻、电压和电流为例。 万用表的工作原理 万用表的基本工作原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面一一介绍。 a.测直流电流原理。 如图 1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。 b.测直流电压原理。 如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。 c.测交流电压原理。 如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。 d.测电阻原理。 如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。 万用表的使用方法 以105型指针式万用表为例，它的表盘如右图所示。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω ”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。 105型万用表的测量范围如下： 直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。 交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V 直流电流：分3档—0-3mA；0-30mA；0-300mA。 电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω ”调零旋钮，使指针恰好指到 0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻...
