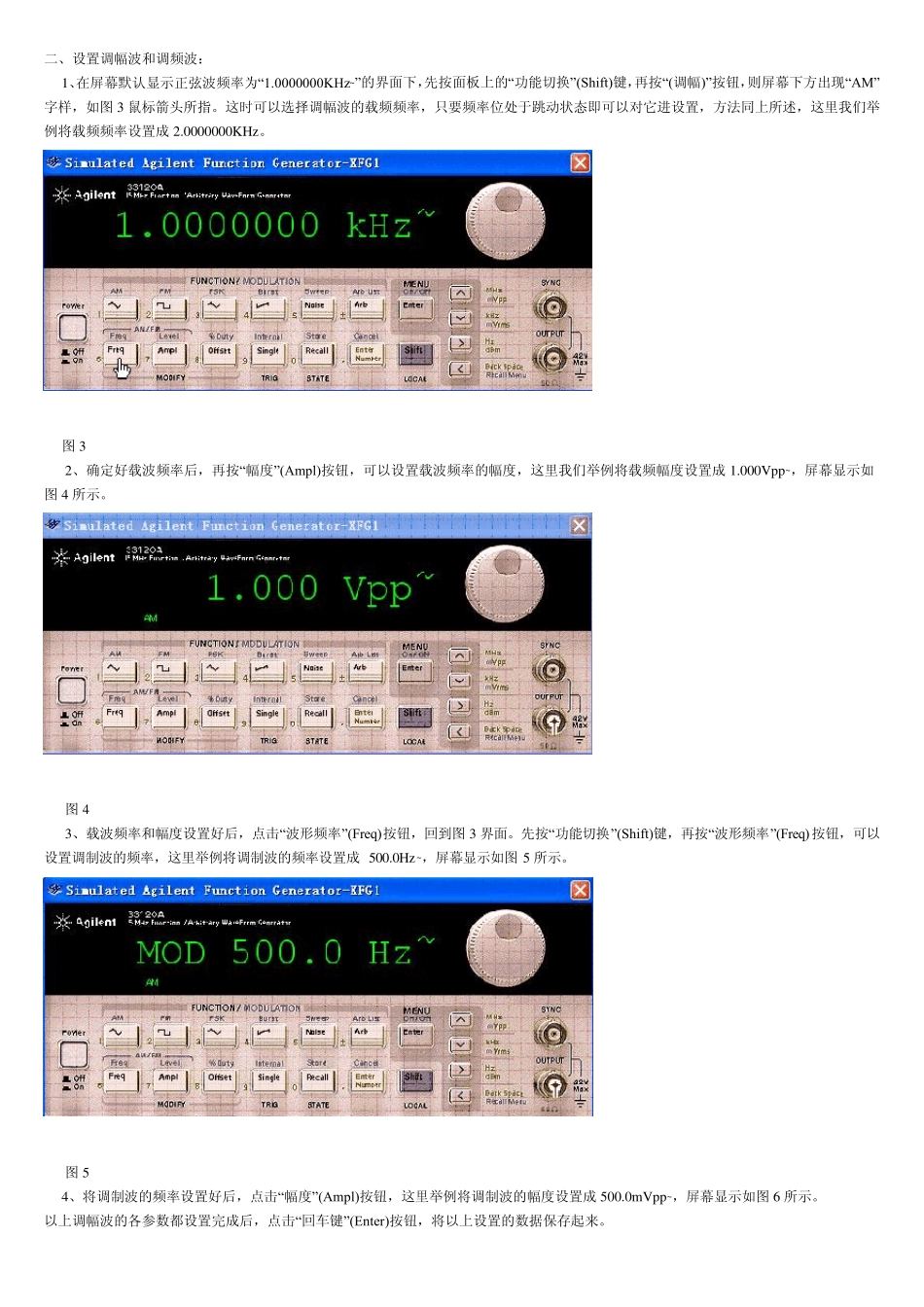

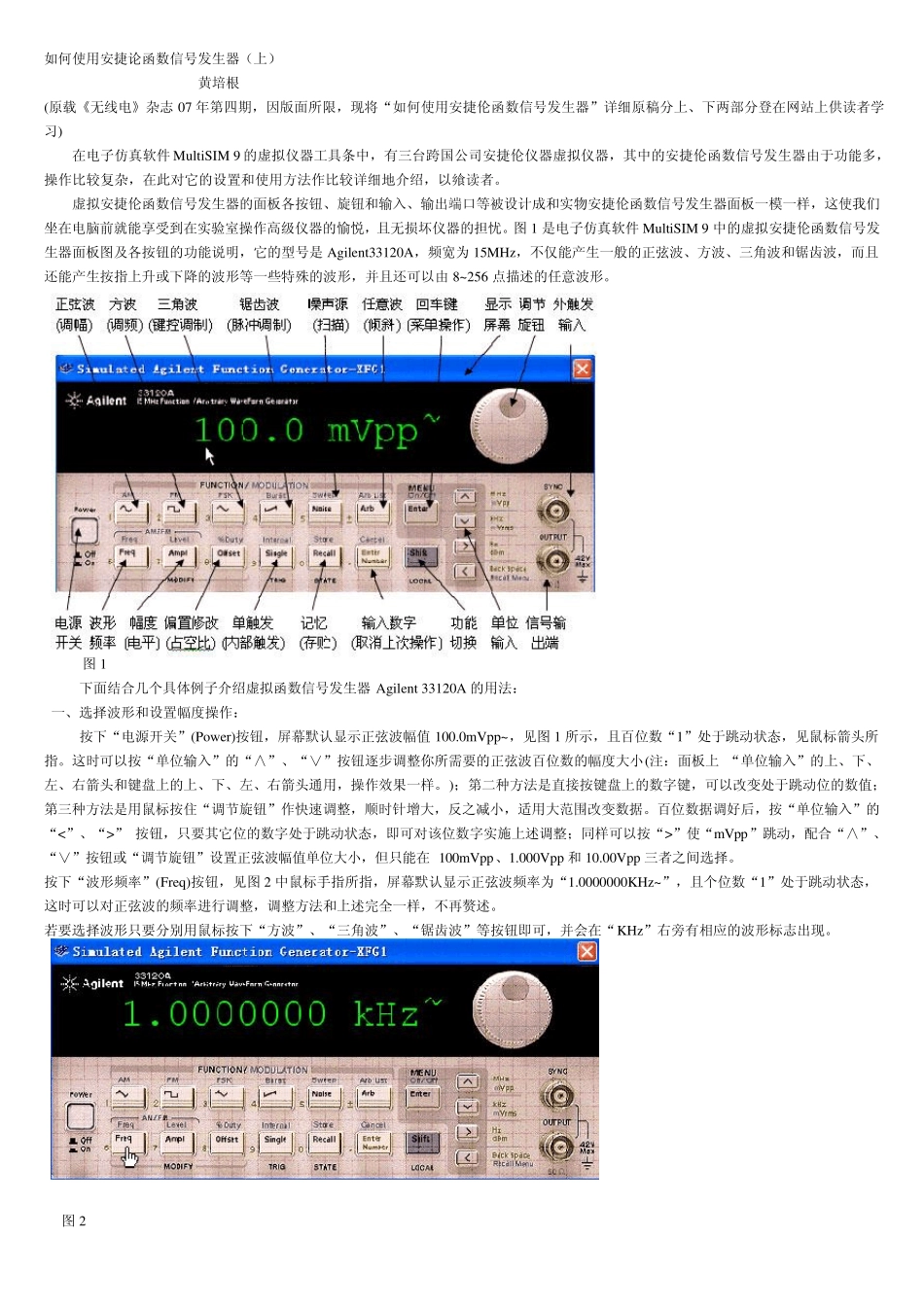

如何使用安捷论函数信号发生器（上） 黄培根 (原载《无线电》杂志07 年第四期，因版面所限，现将“如何使用安捷伦函数信号发生器”详细原稿分上、下两部分登在网站上供读者学习) 在电子仿真软件 MultiSIM 9 的虚拟仪器工具条中，有三台跨国公司安捷伦仪器虚拟仪器，其中的安捷伦函数信号发生器由于功能多，操作比较复杂，在此对它的设置和使用方法作比较详细地介绍，以飨读者。 虚拟安捷伦函数信号发生器的面板各按钮、旋钮和输入、输出端口等被设计成和实物安捷伦函数信号发生器面板一模一样，这使我们坐在电脑前就能享受到在实验室操作高级仪器的愉悦，且无损坏仪器的担忧。图 1 是电子仿真软件 MultiSIM 9 中的虚拟安捷伦函数信号发生器面板图及各按钮的功能说明，它的型号是 Agilent33120A，频宽为 15MHz，不仅能产生一般的正弦波、方波、三角波和锯齿波，而且还能产生按指上升或下降的波形等一些特殊的波形，并且还可以由 8~256 点描述的任意波形。 图 1 下面结合几个具体例子介绍虚拟函数信号发生器Agilent 33120A 的用法： 一、选择波形和设置幅度操作： 按下“电源开关”(Power)按钮，屏幕默认显示正弦波幅值 100.0mVpp~，见图 1 所示，且百位数“1”处于跳动状态，见鼠标箭头所指。这时可以按“单位输入”的“∧”、“∨”按钮逐步调整你所需要的正弦波百位数的幅度大小(注：面板上 “单位输入”的上、下、左、右箭头和键盘上的上、下、左、右箭头通用，操作效果一样。)；第二种方法是直接按键盘上的数字键，可以改变处于跳动位的数值；第三种方法是用鼠标按住“调节旋钮”作快速调整，顺时针增大，反之减小，适用大范围改变数据。百位数据调好后，按“单位输入”的“<”、“>” 按钮，只要其它位的数字处于跳动状态，即可对该位数字实施上述调整；同样可以按“>”使“mVpp”跳动，配合“∧”、“∨”按钮或“调节旋钮”设置正弦波幅值单位大小，但只能在 100mVpp、1.000Vpp 和 10.00Vpp 三者之间选择。 按下“波形频率”(Freq)按钮，见图 2 中鼠标手指所指，屏幕默认显示正弦波频率为“1.0000000KHz~”，且个位数“1”处于跳动状态，这时可以对正弦波的频率进行调整，调整方法和上述完全一样，不再赘述。 若要选择波形只要分别用鼠标按下“方波”、“三角波”、“锯齿波”等按钮即可，并会在“KHz”右旁有相应的波形标志出现。 图 2 二、设置调幅波和调频波： 1、在屏幕默认显示正弦波频率为“...
