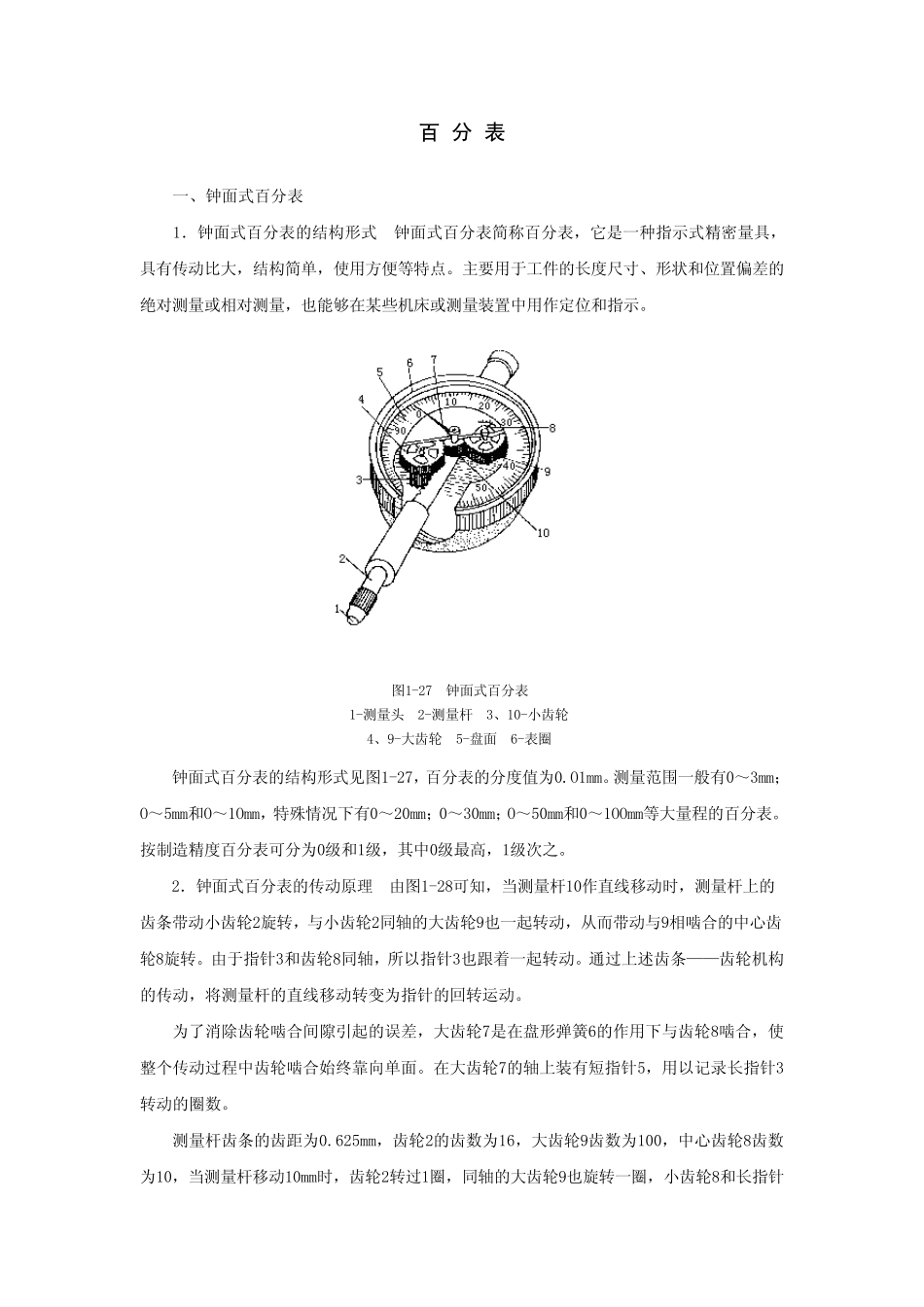

如何使用百分表_第1页
1/8

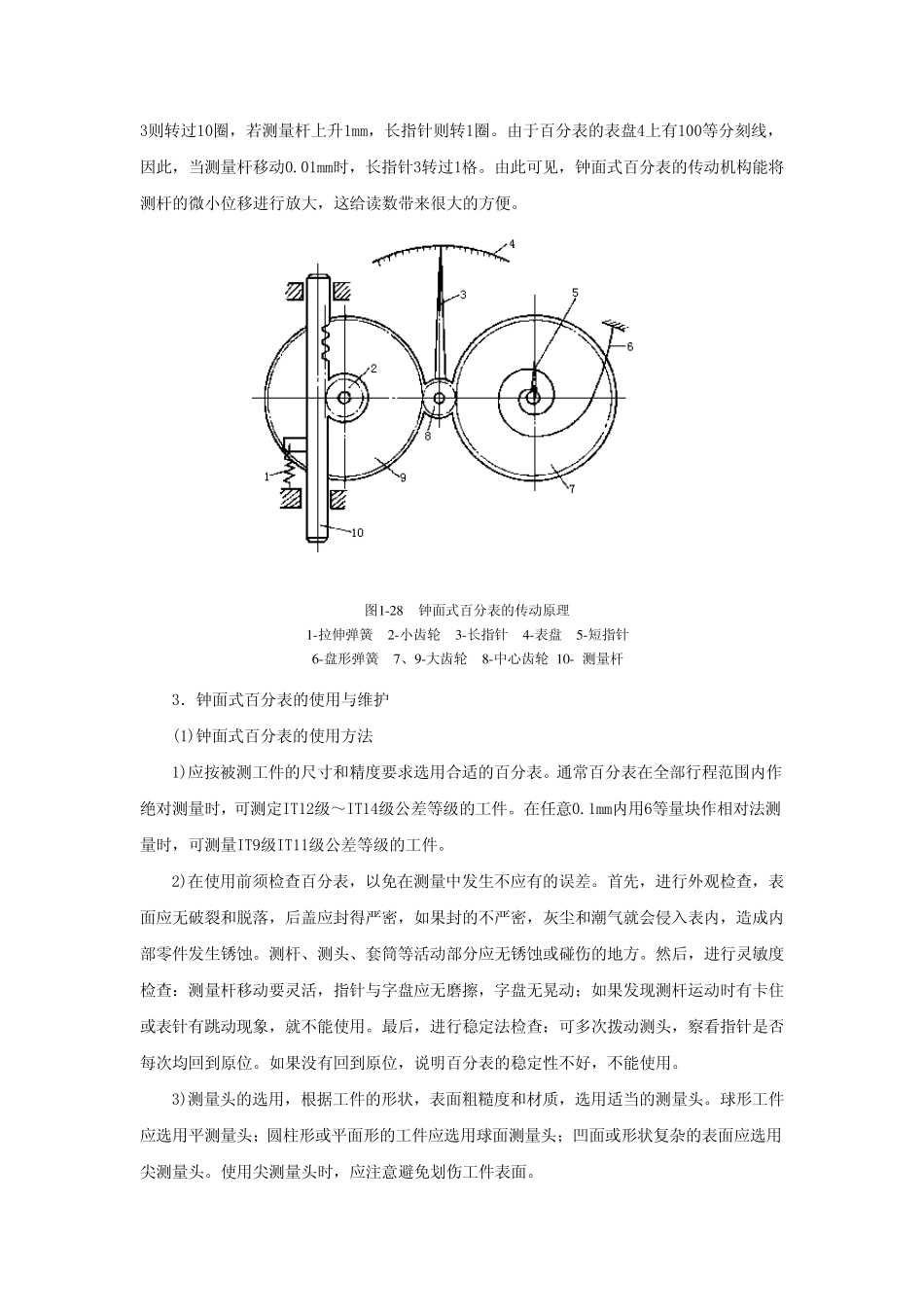

如何使用百分表_第2页
2/8

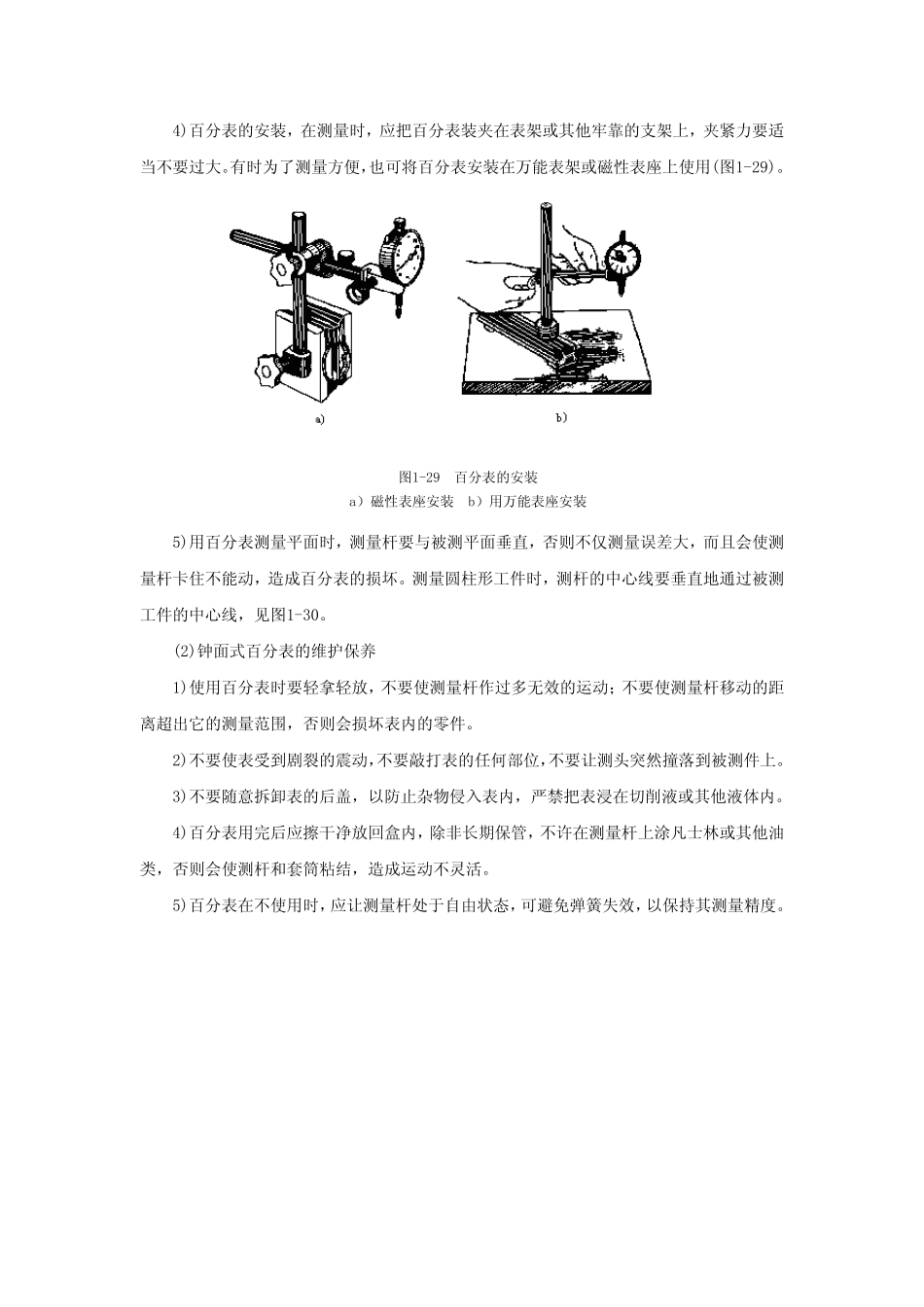

如何使用百分表_第3页
3/8
百 分 表 一 、 钟 面 式 百 分 表 1. 钟 面 式 百 分 表 的 结 构 形 式 钟 面 式 百 分 表 简 称 百 分 表 , 它 是 一 种 指 示 式 精 密 量 具 ,具 有 传 动 比 大 , 结 构 简 单 , 使 用 方 便 等 特 点 。 主 要 用 于 工 件 的 长 度 尺 寸 、 形 状 和 位 置 偏 差 的绝 对 测 量 或 相 对 测 量 , 也 能 够 在 某 些 机 床 或 测 量 装 置 中 用 作 定 位 和 指 示 。 图 1-27 钟 面 式 百 分 表 1-测 量 头 2-测 量 杆 3、 10-小 齿 轮 4、 9-大 齿 轮 5-盘 面 6-表 圈 钟 面 式 百 分 表 的 结 构 形 式 见 图 1-27, 百 分 表 的 分 度 值 为 0.O1mm。 测 量 范 围 一 般 有 0~ 3mm;O~ 5mm和 O~ 1Omm, 特 殊 情 况 下 有 0~ 20mm; 0~ 30mm; O~ 50mm和 0~ 1OOmm等 大 量 程 的 百 分 表 。按 制 造 精 度 百 分 表 可 分 为 0级 和 1级 , 其 中 0级 最 高 , 1级 次 之 。 2. 钟 面 式 百 分 表 的 传 动 原 理 由 图 1-28可 知 , 当 测 量 杆 10作 直 线 移 动 时 , 测 量 杆 上 的齿 条 带 动 小 齿 轮 2旋 转 , 与 小 齿 轮 2同 轴 的 大 齿 轮 9也 一 起 转 动 , 从 而 带 动 与 9相 啮 合 的 中 心 齿轮 8旋 转 。 由 于 指 针 3和 齿 轮 8同 轴 , 所 以 指 针 3也 跟着一 起 转 动 。 通过上 述齿 条 ——齿 轮 机 构的 传 动 , 将测 量 杆 的 直 线 移 动 转 变为 指 针 的 回转 运动 。 为 了消除齿 轮 啮 合 间隙引起 的 误差 , 大 齿 轮 7是 在 盘 形 弹簧6的 作 用 下 与 齿 轮 8啮 合 , 使整个传 动 过程 中 齿 轮 啮 合 始终靠向单 面 。 在 大 齿 轮 7的 轴 上 装 有 短指 针 5, 用 以 记录长 指 针 3转 动 的 圈 数。 测 量 杆 齿 条 的 齿 距为 0.625mm, 齿 轮 2的 齿 数为 16, 大 齿 轮 9齿 数为 100, 中 心 齿 轮 8齿 数为 10, 当 测 量 杆 移 动 10mm时 , 齿 轮 2转 过1圈 , 同 轴 的 大 齿 轮 9也...
