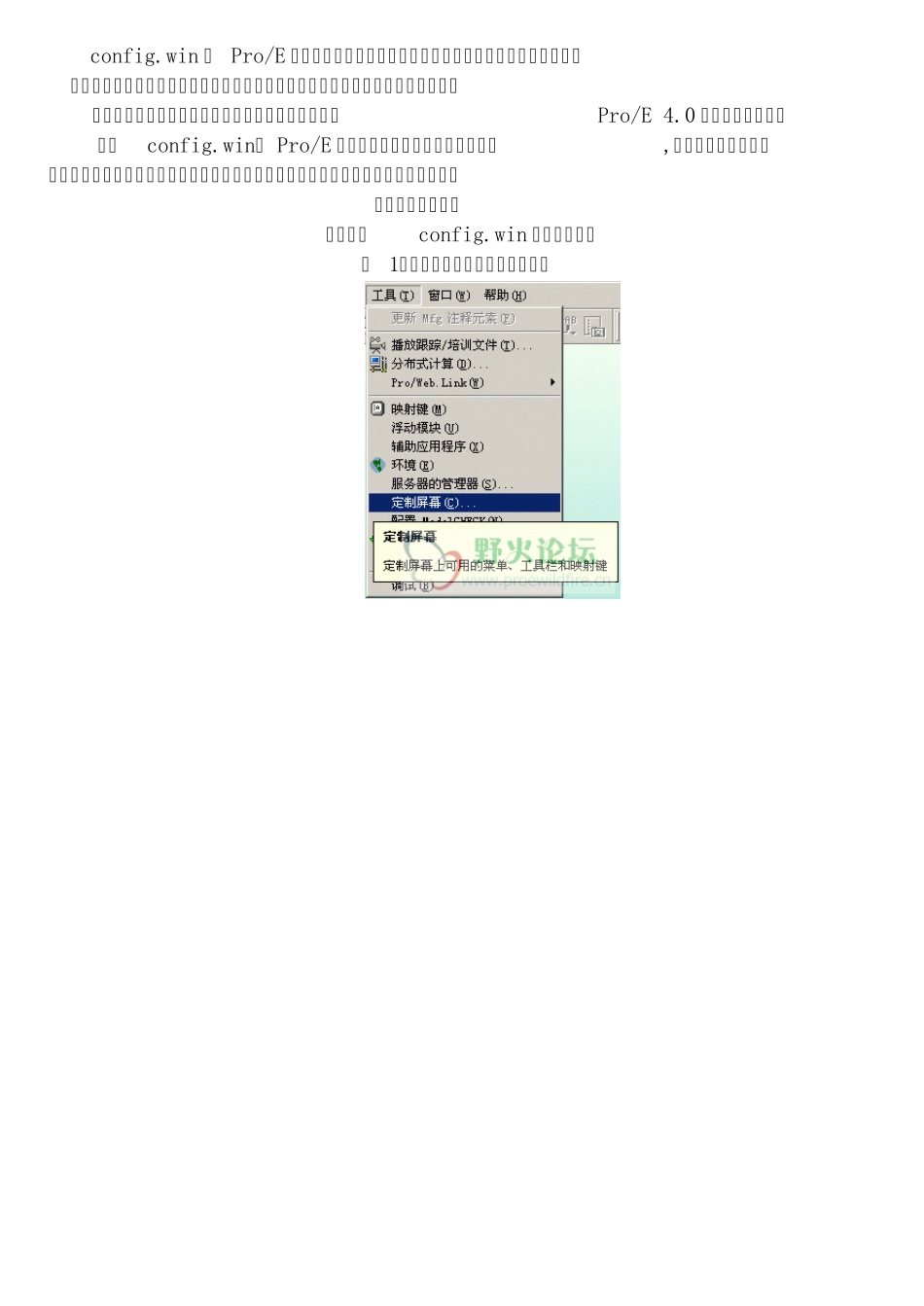

config.win 是 Pro/E 最主要的七个配置文件之一,其控管范围包括:操作界面、窗口配置文件,如模型树窗口的大小,各种图标、工具栏、快捷键在窗口的位置等。 按楼主的询问,兹简述(附图)如下(以敝人装用的Pro/E 4.0 为依托,出图): 关于config.win( Pro/E 环境和使用配置),在这个配置中,可根据自己的习惯和爱好来对用户界面进行配:包括指定菜单的位置、工具条的位置以及种类、模型树以及窗口的宽度等等。 首先请见config.win 的操作位置: 图 1,操作位置:工具——定制屏幕 图 2,弹出定制对话框 点击“确定”,Pro/E 环境配置文件 config.win 自动保存在 “自动保存到” 文本输入框中显示的地址下。 默认情况下,保存到启动目录,这里是C:\Documents and Settings\Administrator\config.win,该路径通过启动目录路径修改。 注意:路径名最多可包含 260 个字符。 现在来看看各个标签栏中的内容(这里只得将窗口拖长些,以便显示更多内容) 1、工具栏 图 3,【定制】的工具栏 2、命令栏 图 4,【定制】的命令栏 以上这是Pro/E 应用最多的一个通常定义各个按钮的位置。 通过鼠标拖动可以增加命令按钮,操作是鼠标左键按住需要添加的命令不放,拖动到目的位置,松开左键即可。 图 5,通过鼠标拖动可以增加命令按钮,示意图 也可以删除命令按钮,同样是拖动需要删除的按钮不放,将其拖到工作区任意位置,松开左键即可。 图 6,通过鼠标拖动可以删除命令按钮,示意图 3、导航选项卡 图 7,【定制】的导航选项卡(N)界面图 这个选项卡定义导航卡,就是下面显示的图框中的内容 图 8,导航选项卡显示的图框 4、浏览器 图 9,【定制】的浏览器栏 在该图框中,可以设置是否自动打开浏览器。在默认的情况下,打开浏览器之前的多选框不作选择,将不会打开这个浏览器。 图 10,【定制】浏览器栏,“打开浏栏器”的界面所见图示 5、选项 图 11,【定制】的“选项”栏 用于定义操控板,例如以拉伸为例,来加以说明: 操控板在上方的情形(这是Pro/E 4.0 版本的默认方式)。 图 12,【定制】“控制板位置”在“图形区域上方”的界面示例 操控板在下方情形,Pro/E3.0 以前的野火版默认情形 图 13,【定制】“控制板位置”在“图形区域下方”的界面示例 提示: 记得把您修改好的配置要保存到启动目录中去,config.win 才能在以后的Pro/E 启动后都能加载。 config.win 文件通常...
