如何利用ANSYS进行拓扑优化

如何利用ANSYS进行拓扑优化_第1页
1/21
如何利用ANSYS进行拓扑优化_第2页
2/21
如何利用ANSYS进行拓扑优化_第3页
3/21

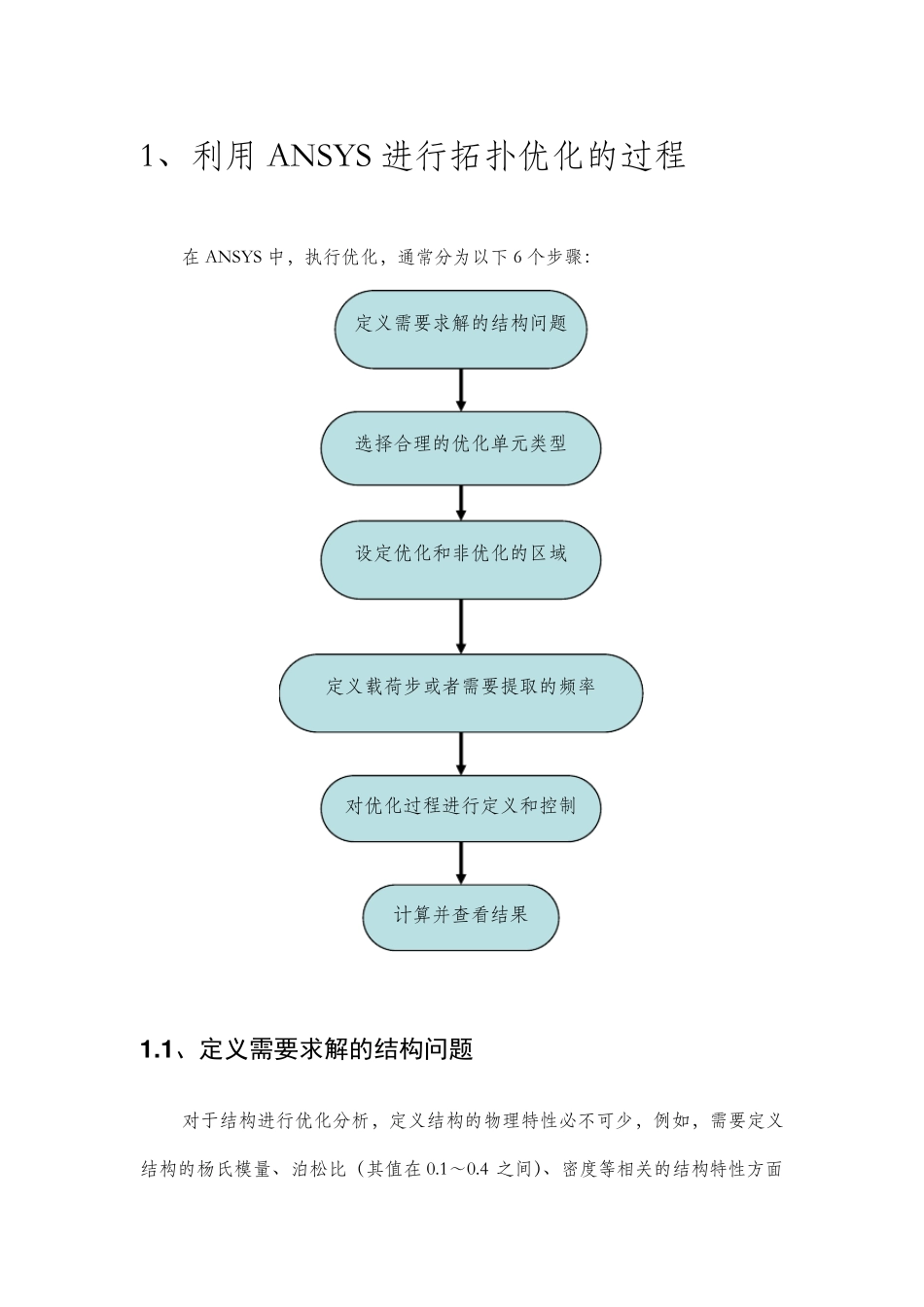

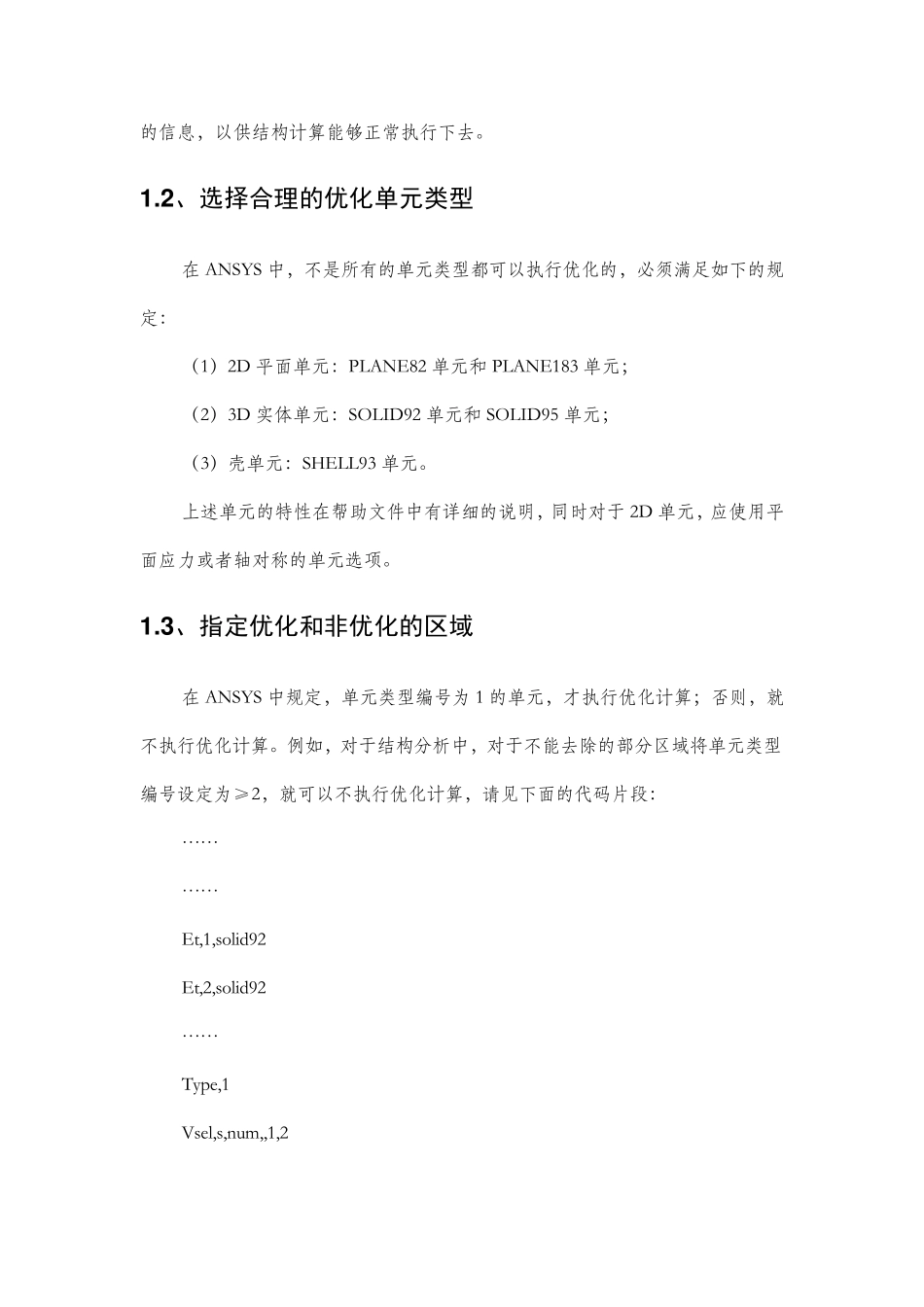

如 何 利 用 ANSYS 进 行 拓 扑 优化 前 言 就 目 前 而 言 , 利 用 有 限 元 进 行 优 化 主 要 分 成 两 个 阶 段 : ( 1) 进 行 拓 扑 优 化 ,明 确 零 件 最 佳 的 外 形 、刚 度 、体 积 ,或 者 合 理 的 固 有 频 率 ,主 要 目 的 是 确 定 优 化 的 方 向 ; ( 2) 进 行 尺 寸 优 化 ,主 要 目 的 是 确 定 优 化 后 的 的 零 件 具 体 尺 寸 值 ,通 常 是 在 完成 拓 扑 优 化 之 后 , 再 执 行 尺 寸 优 化 。 在 ANSYS 中 , 利 用 拓 扑 优 化 , 可 以 完 成 以 下 两 个 目 的 : ( 1) 在 特 定 载 荷 和 约 束 的 条 件 下 , 确 定 零 件 的 最 佳 外 形 , 或 者 最 小 的 体 积 ( 或者 质 量 ); ( 2) 利 用 拓 扑 优 化 ,使 零 件 达 到 需 要 的 固 有 频 率 ,避 免 在 使 用 过 程 中 产 生 共 振等 不 利 影 响 。 本 文 主 要 就 在 ANSYS 环 境 中 如 何 执 行 拓 扑 优 化 进 行 说 明 。 1、 利 用 ANSYS 进 行 拓 扑 优 化 的 过 程 在 ANSYS 中 , 执 行 优 化 , 通 常 分 为 以 下 6 个 步 骤 : 1 .1 、定义需要求解的结构问题 对 于 结 构 进 行 优 化 分 析 , 定 义 结 构 的 物 理 特 性 必 不 可 少 , 例 如 , 需 要 定 义结 构 的 杨 氏 模 量 、 泊 松 比 ( 其 值 在 0.1~ 0.4 之 间 )、 密 度 等 相 关 的 结 构 特 性 方 面定 义 需 要 求 解 的 结 构 问 题 选 择 合 理 的 优 化 单 元 类 型 设 定 优 化 和 非 优 化 的 区 域 定 义 载 荷 步 或 者 需 要 提 取 的 频 率 对 优 化 过 程 进 行 定 义 和 控 制 计 算 并 查 看 结 果 的 信 息 , 以 供 结 构 计 算 能 够 正 常 执 行 下 去 。 1 .2 、选择合理的优化单元类型 在ANSYS 中 , 不 是 所 有 的 单 元 类 型 都 可 以 执 行 优 化 的 , 必 须 满 足 如 下 的 规定 : ( 1) 2D 平 面 单 元 : PLANE82 单 ...
