如何利用proteus来仿真emu8086下编写的EXE程序

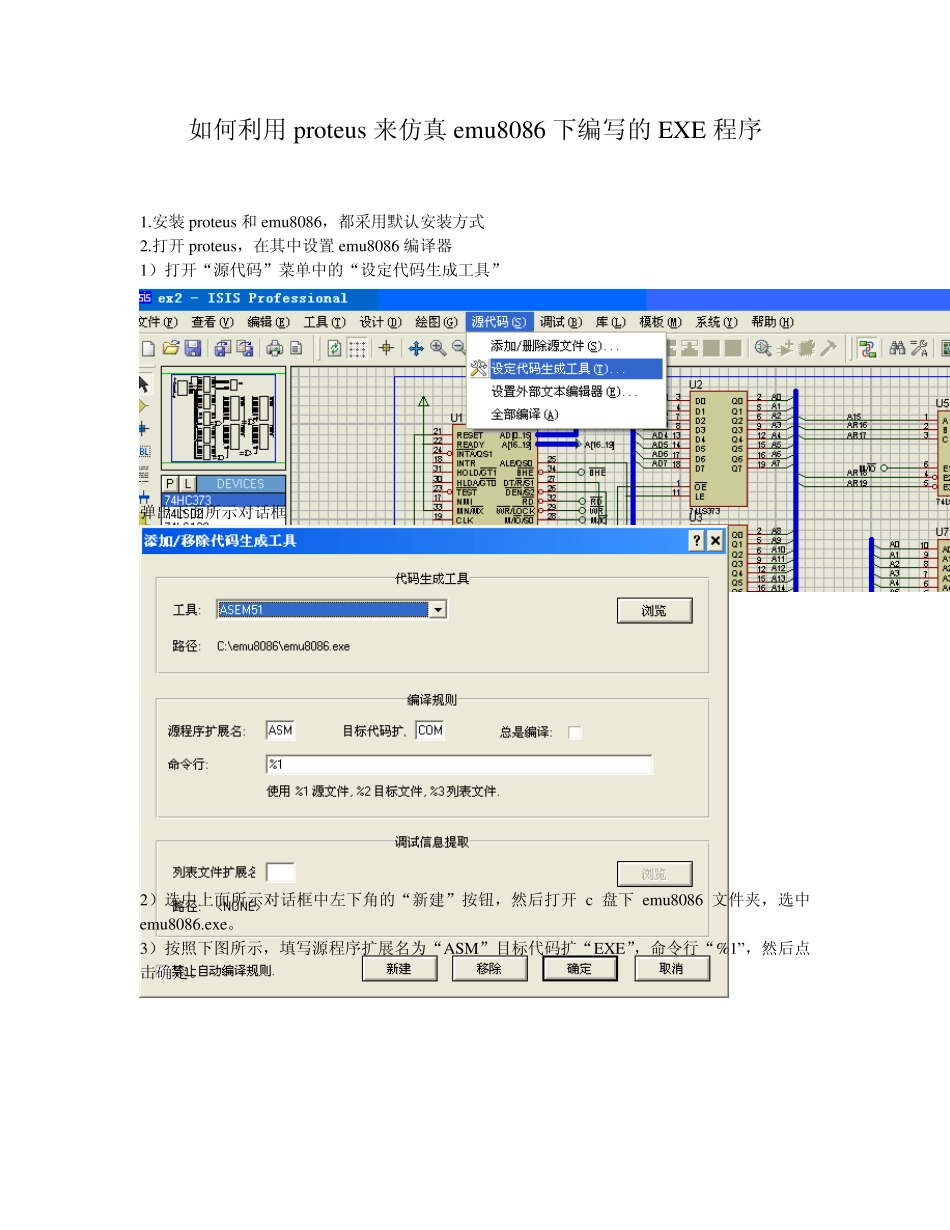

如何利用proteus来仿真emu8086下编写的EXE程序_第1页
1/8

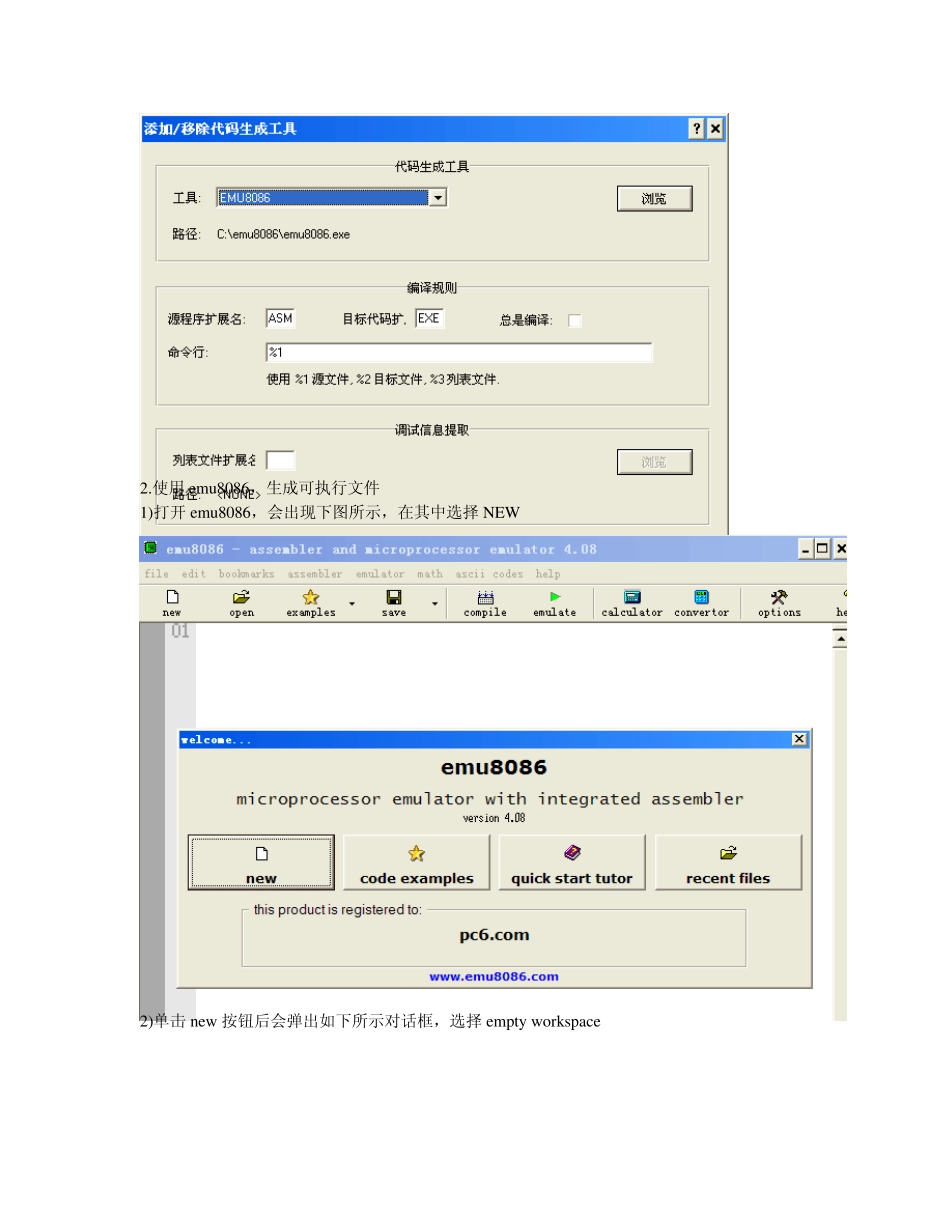

如何利用proteus来仿真emu8086下编写的EXE程序_第2页
2/8

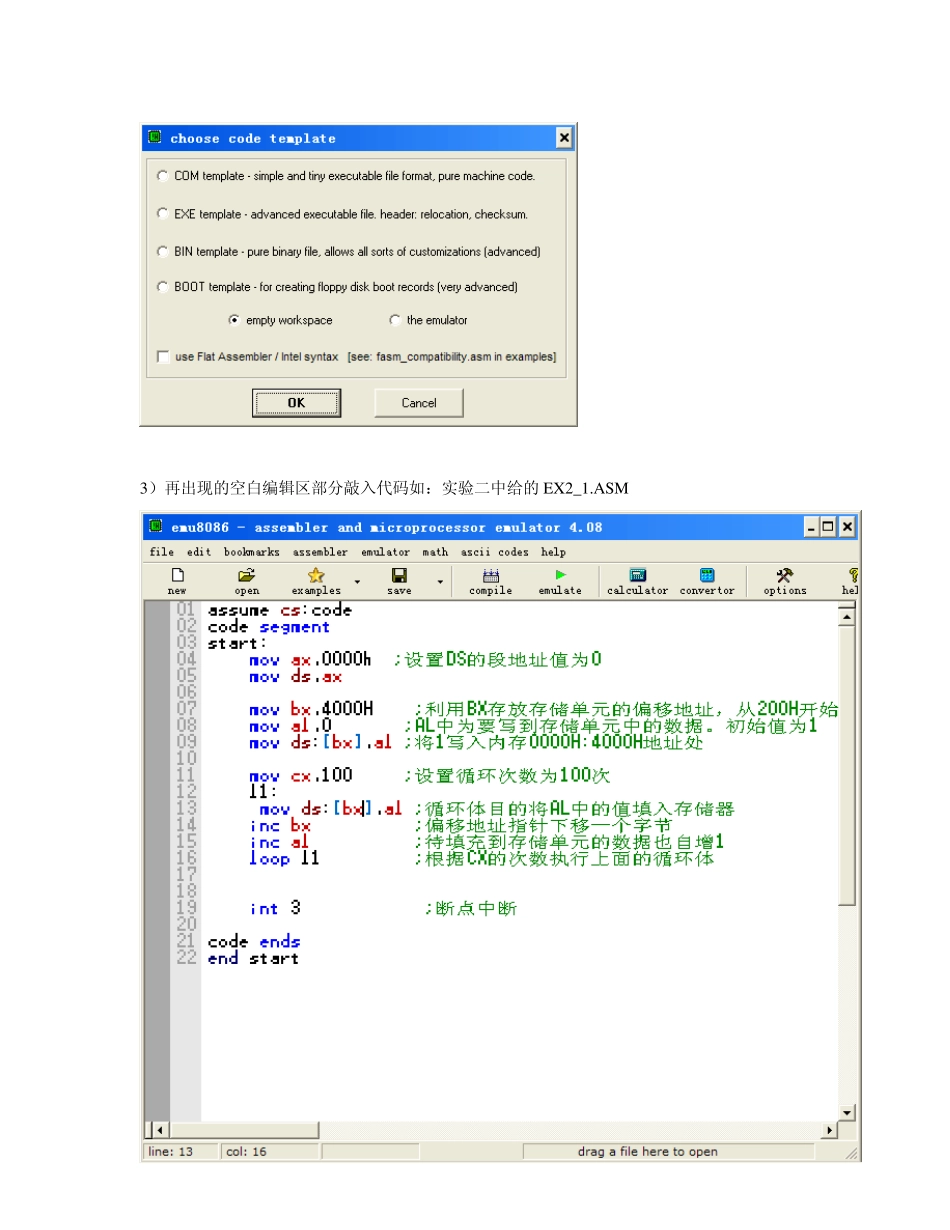

如何利用proteus来仿真emu8086下编写的EXE程序_第3页
3/8
如何利用proteu s 来仿真emu 8086 下编写的EXE 程序 1.安装proteu s 和emu 8086,都采用默认安装方式 2.打开proteu s,在其中设置emu 8086 编译器 1)打开“源代码”菜单中的“设定代码生成工具” 弹出下面所示对话框 2)选中上面所示对话框中左下角的“新建”按钮,然后打开c 盘下emu 8086 文件夹,选中emu 8086.ex e。 3)按照下图所示,填写源程序扩展名为“ASM”目标代码扩“EXE”,命令行“%1”,然后点击确定。 2.使用emu8086,生成可执行文件 1)打开emu8086,会出现下图所示,在其中选择 NEW 2)单击 new 按钮后会弹出如下所示对话框,选择 empty workspace 3)再出现的空白编辑区部分敲入代码如:实验二中给的EX2_1.ASM 4)利用FILE 菜单中的save as 对源程序进行存盘,利用assembler 菜单下并编译,注意文件名和路径,请注意生成的可执行文件EXE 一定要和仿真电路图DSN 在同一文件夹下。 5)如果编译时提示有错误,则修改反色部分,再重新编译,直至没有错误编译成功生成可执行EXE 文件为止。 3.打开仿真电路图,设置仿真运行环境。 1)以 EX2_1.DSN 为例,双击电路图中 U1:8086 单元 2)弹出如下图所示对话框 3)双击第三行 program file 右侧打开按钮,选择同文件夹下EX2_1.EXE,其他参数如上图设置。 4)下面如下图所示,设置内部存储器的容量 Internal Memory Size 为 0x1f0h,(注:内部存储器的容量还可以加大,根据情况设置即可,但因为本实验中用得到了外部扩展存储器,所以注意不能超过 4000H)又因为本程序中有 INT 3;断点中断,故要设置断点 Stop on int 3 YES 4 .以上都做完,即可仿真执行程序并调试了,并可观察结果。
