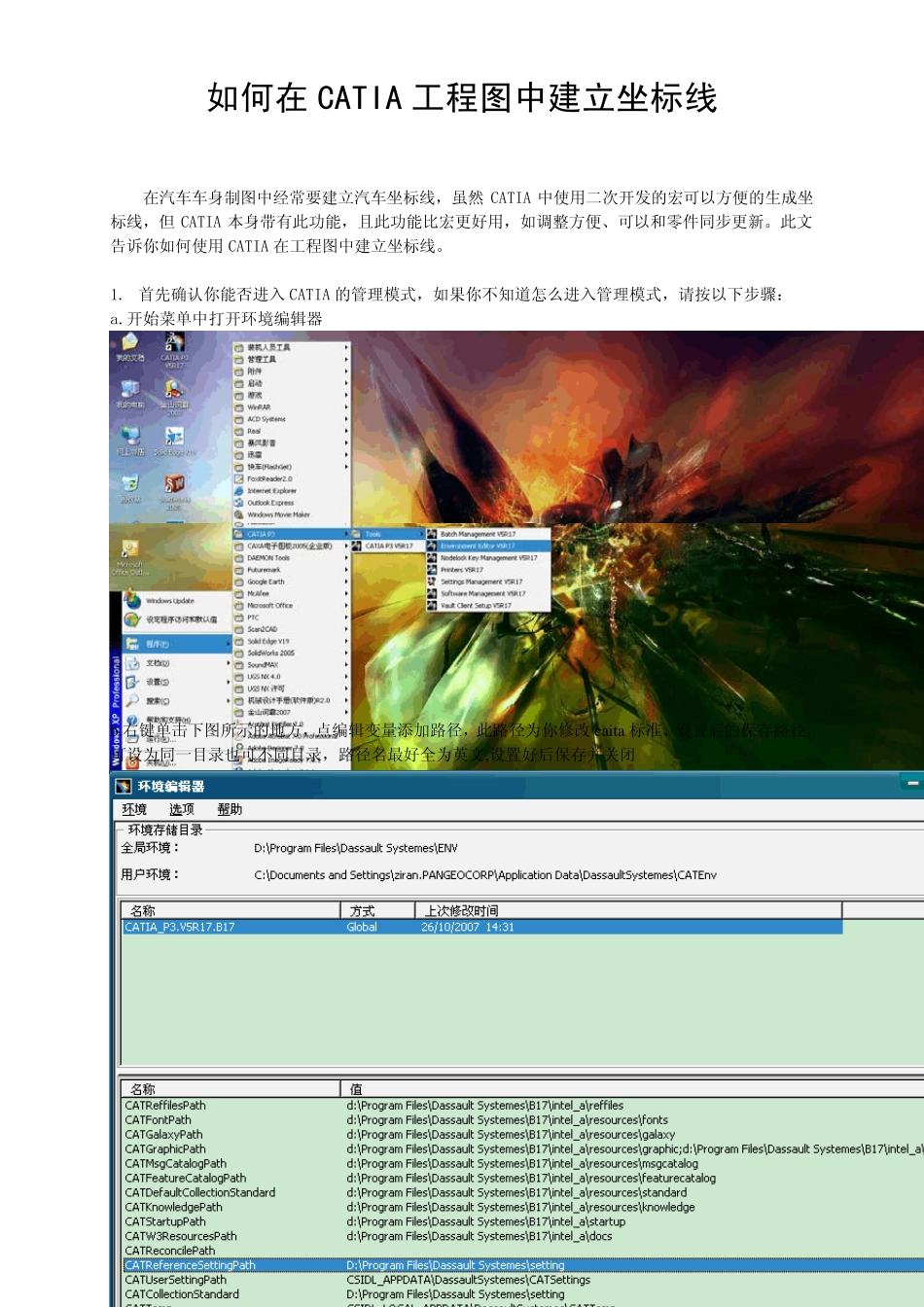

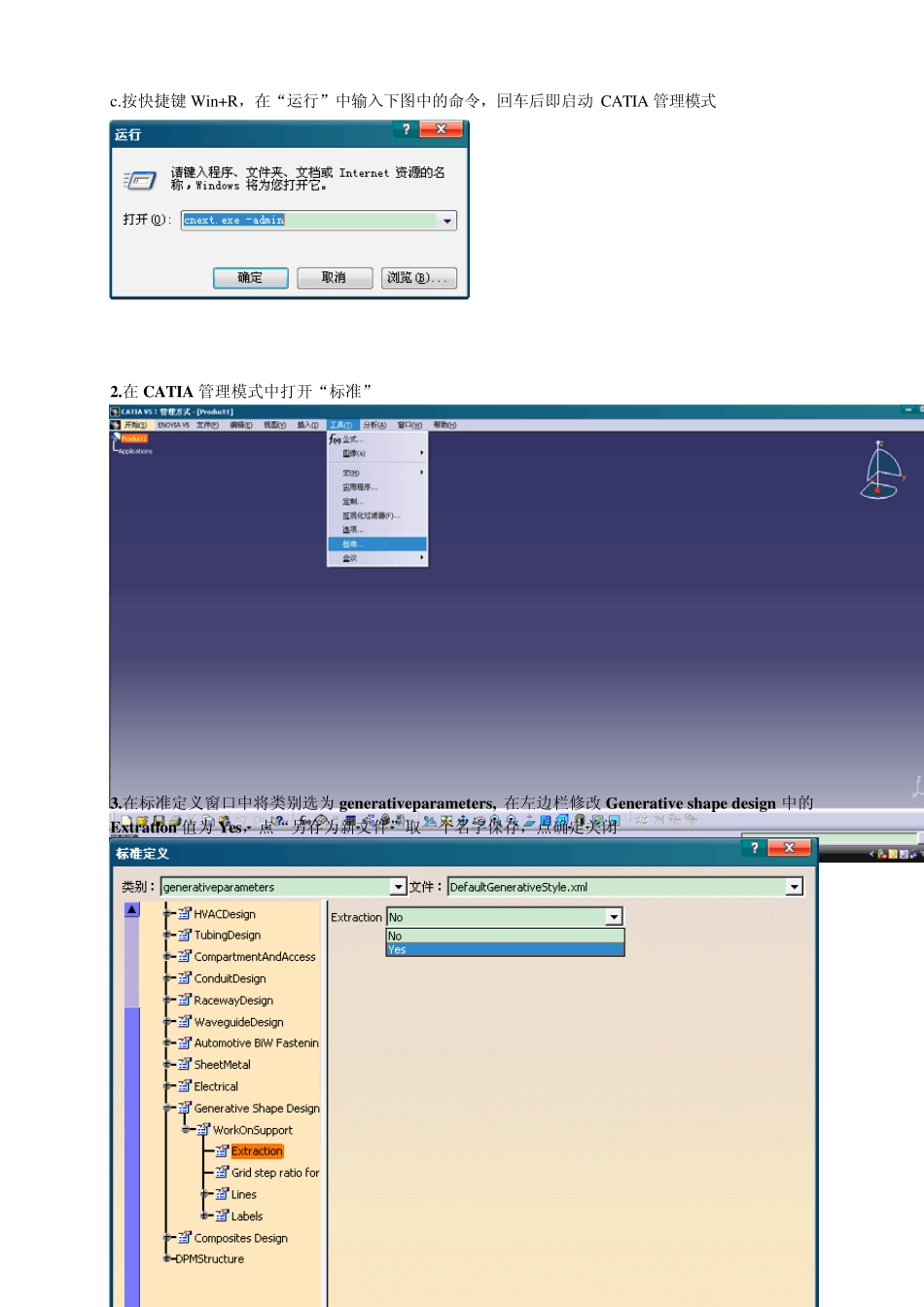

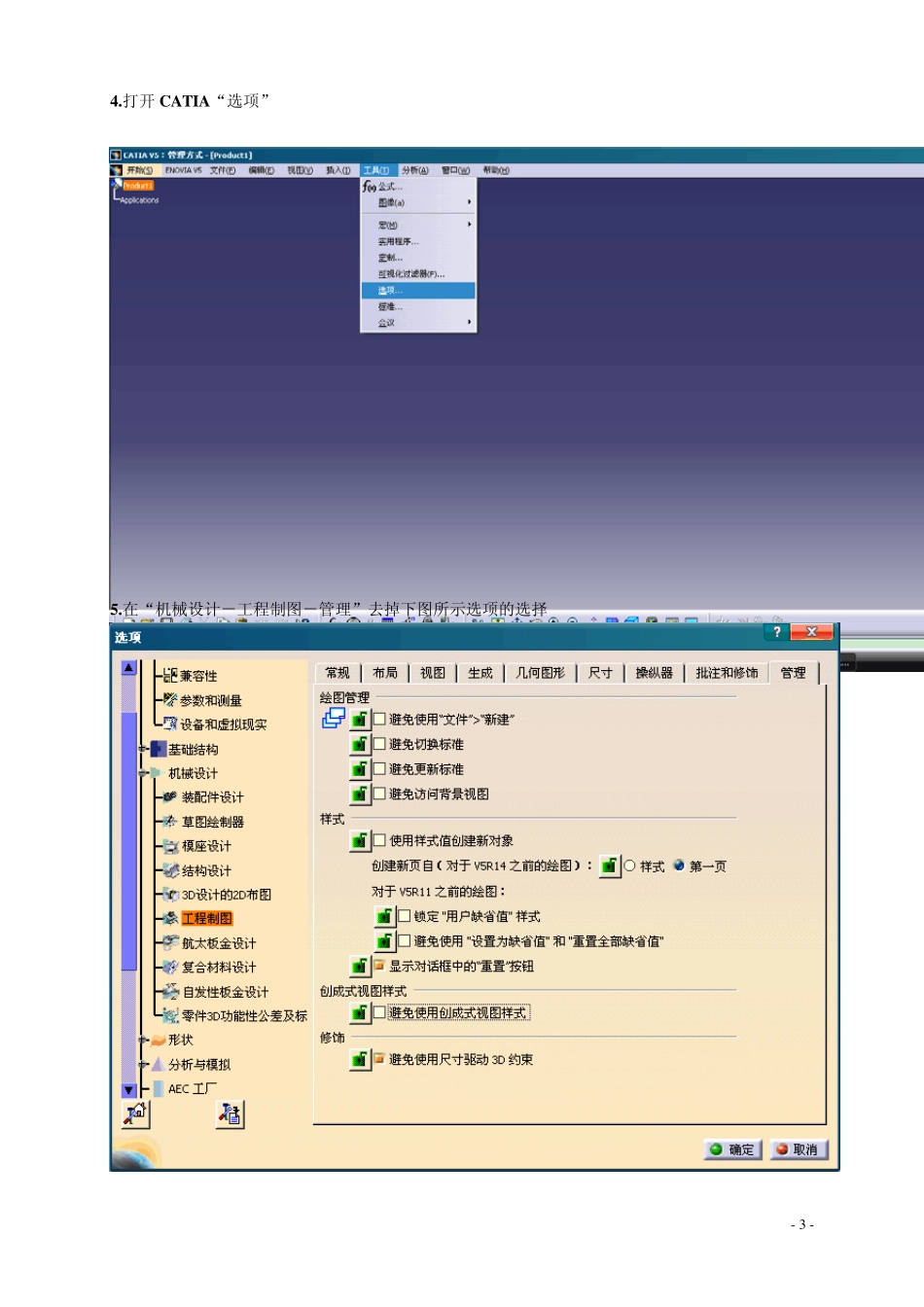

- 1 -如何在CATIA 工程图中建立坐标线 在汽车车身制图中经常要建立汽车坐标线，虽然CATIA 中使用二次开发的宏可以方便的生成坐标线，但CATIA 本身带有此功能，且此功能比宏更好用，如调整方便、可以和零件同步更新。此文告诉你如何使用CATIA 在工程图中建立坐标线。 1. 首先确认你能否进入 CATIA 的管理模式，如果你不知道怎么进入管理模式，请按以下步骤： a.开始菜单中打开环境编辑器 b.右键单击下图所示的地方，点编辑变量添加路径，此路径为你修改 caita 标准、设置后的保存路径，可设为同一目录也可不同目录，路径名最好全为英文,设置好后保存并关闭 - 2 -c.按快捷键Win +R，在“运行”中输入下图中的命令，回车后即启动 CATIA 管理模式 2.在CATIA 管理模式中打开“标准” 3.在标准定义窗口中将类别选为 generativ eparameters, 在左边栏修改 Generativ e shape design 中的Ex tration 值为 Yes，点“另存为新文件”取一个名字保存，点确定关闭 - 3 -4.打开CAT IA“选项” 5.在“机械设计－工程制图－管理”去掉下图所示选项的选择 - 4 -6.进入你想绘制的零件窗口，建立一个 3D 工作支持面 - 5 -7 .进入工程图模块，点“投影”按钮出现样式选择窗口，选择你在第 3 步中保存的创成样式，切到零件（或产品）工作台投影零件（或产品） - 6 -8.投影后工程图中即出现坐标线 其它 Miscellaneou s a.你可以在工程中双击坐标线的数字进行修改 - 7 -b .在标准义中你可以修改坐标线的样式，如单/双边显示数值，数值字体，增量等 - 8 -c.你可以设置多个坐标原点不同的3D 工作支持面，并在工程图中做相应的切换原点显示 - 9 - d .双击数值可修改坐标线单元格尺寸 ----THE END---- By nature365/ Feb 18 2008 nature365@yahoo.com.cn
