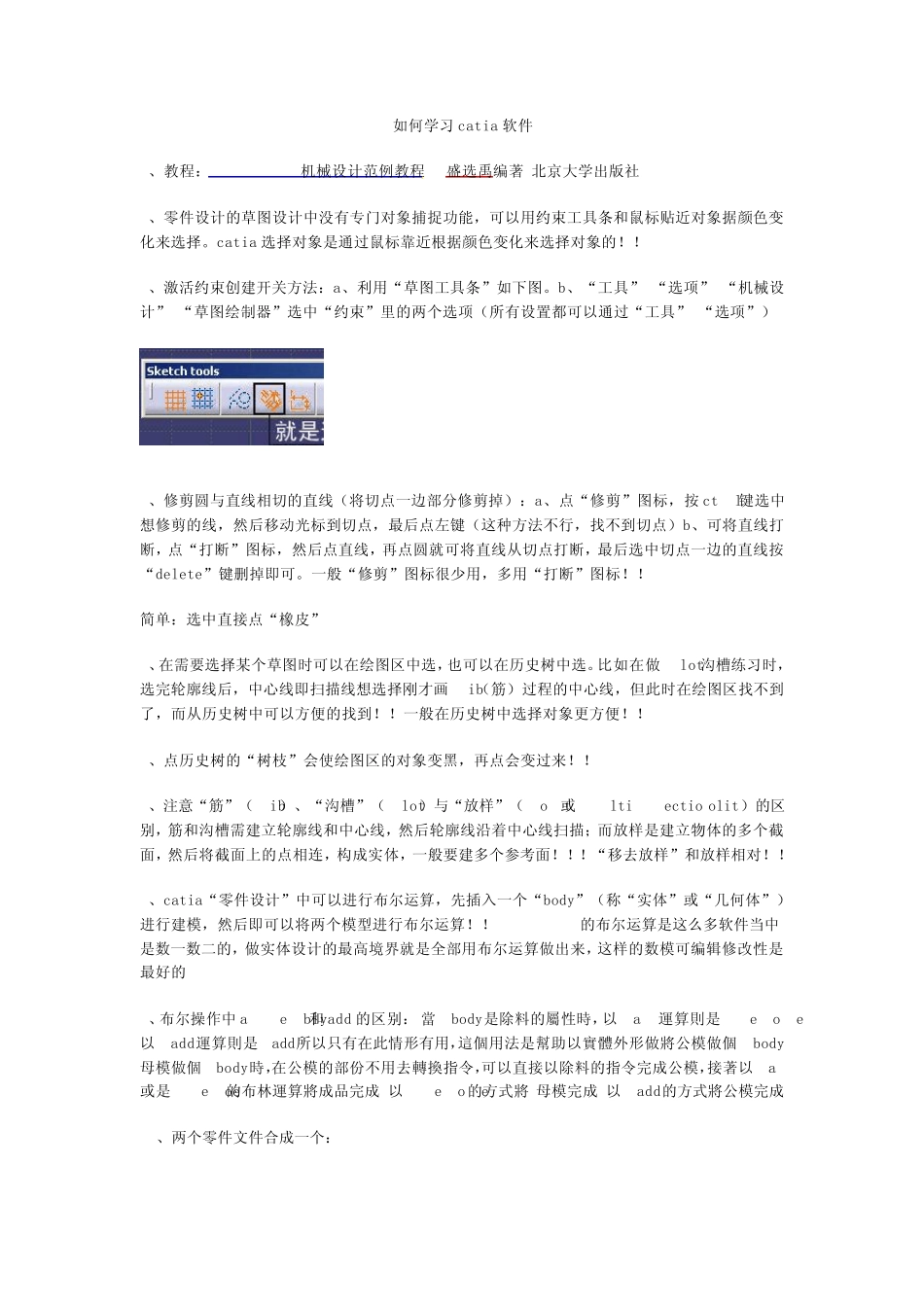

如何学习catia 软件 1、教程：CATIA V5R10机械设计范例教程 盛选禹编著 北京大学出版社 2、零件设计的草图设计中没有专门对象捕捉功能，可以用约束工具条和鼠标贴近对象据颜色变化来选择。catia 选择对象是通过鼠标靠近根据颜色变化来选择对象的！！ 3、激活约束创建开关方法：a、利用“草图工具条”如下图。b、“工具”-“选项”-“机械设计”-“草图绘制器”选中“约束”里的两个选项（所有设置都可以通过“工具”-“选项”） 4、修剪圆与直线相切的直线（将切点一边部分修剪掉）：a、点“修剪”图标，按 ctrl键选中想修剪的线，然后移动光标到切点，最后点左键（这种方法不行，找不到切点）b、可将直线打断，点“打断”图标，然后点直线，再点圆就可将直线从切点打断，最后选中切点一边的直线按“delete”键删掉即可。一般“修剪”图标很少用，多用“打断”图标！！ 简单：选中直接点“橡皮” 5、在需要选择某个草图时可以在绘图区中选，也可以在历史树中选。比如在做 slot沟槽练习时，选完轮廓线后，中心线即扫描线想选择刚才画 Rib（筋）过程的中心线，但此时在绘图区找不到了，而从历史树中可以方便的找到！！一般在历史树中选择对象更方便！！ 6、点历史树的“树枝”会使绘图区的对象变黑，再点会变过来！！ 7、注意“筋”（Rib）、“沟槽”（slot）与“放样”（Loft或 Multi-sections Solit ）的区别，筋和沟槽需建立轮廓线和中心线，然后轮廓线沿着中心线扫描；而放样是建立物体的多个截面，然后将截面上的点相连，构成实体，一般要建多个参考面！！！“移去放样”和放样相对！！ 8、catia“零件设计”中可以进行布尔运算，先插入一个“body”（称“实体”或“几何体”）进行建模，然后即可以将两个模型进行布尔运算！！CATIA v5的布尔运算是这么多软件当中是数一数二的，做实体设计的最高境界就是全部用布尔运算做出来，这样的数模可编辑修改性是最好的. 9、布尔操作中assembly和add 的区别： 當 body 是除料的屬性時，以 asm 運算則是 remove , 以 add 運算則是 add 所以只有在此情形有用，這個用法是幫助以實體外形做將公模做個 body, 母模做個 body 時，在公模的部份不用去轉換指令，可以直接以除料的指令完成公模，接著以 asm 或是 remoe 的布林運算將成品完成 以 remove 的方式將 母模完成 以 add 的方式將公模完成 10、两个零件文件合成一个： 如果是两个part 的话，你把一...
