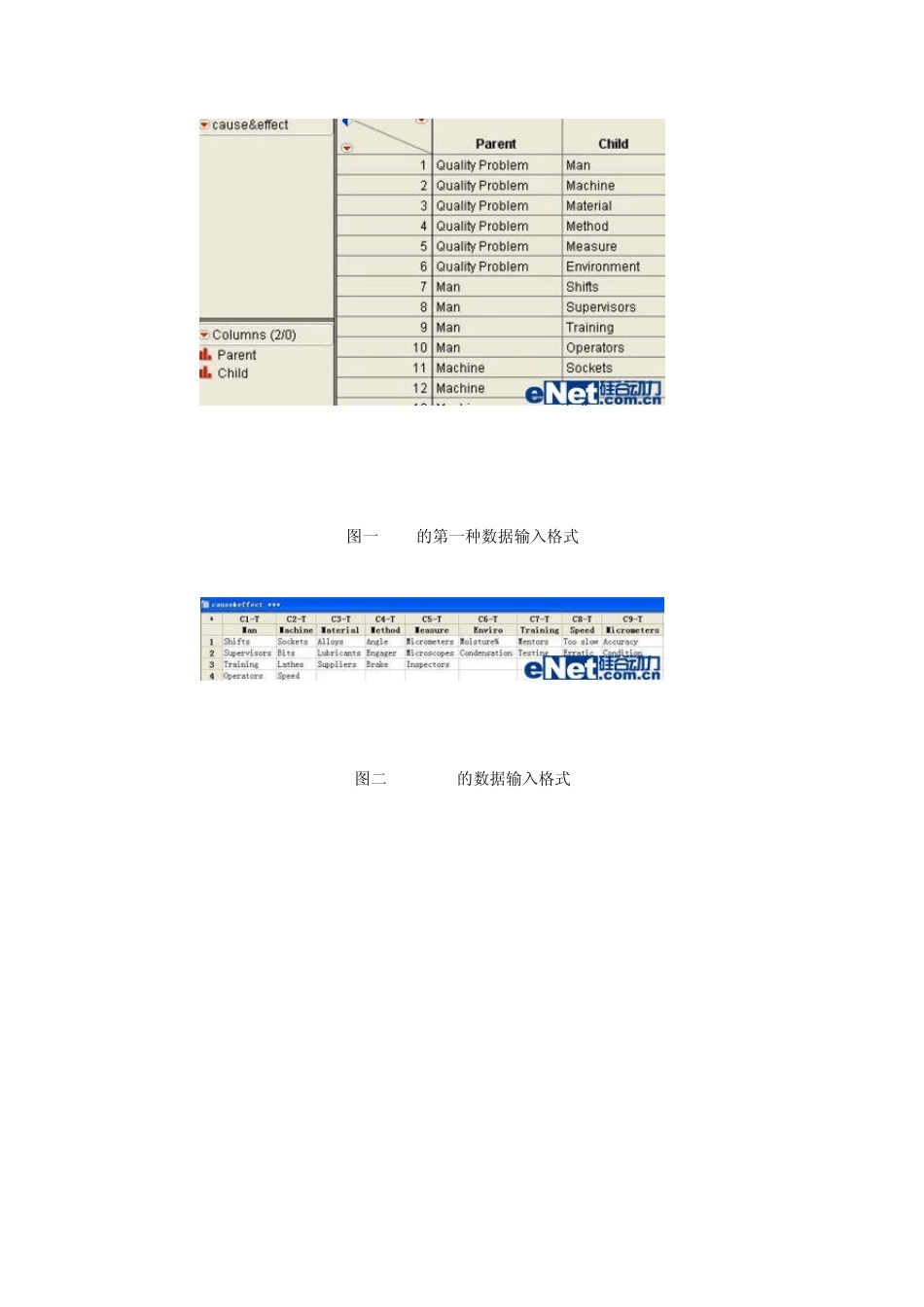

如何用JMP和Minitab来制作鱼骨图? 一年前,听Intel的朋友说JMP比Minitab易用,功能又强大很多,当时我一点感觉都没有,因为我当时只会用Minitab,不会用JMP。前不久参加了一个客户的培训,用的是JMP,在网上又看到很多比较两者的材料,所以我也想跟大家分享一下我的一些体会。就以常用的鱼骨图为例吧,它是早年大名鼎鼎的QC七工具之一,现在无论是做六西格玛项目,还是开展QC小组活动,它都是必用的方法! 假设我们现在从人Man、机 Machine、料Material、法Method、环 Environment、测量Measure六个方面分析一个质量问题 Quality Problem,我们分别用JMP和Minitab来制作一个鱼骨图看看„„ 对比一:数据格式 JMP有两种数据输入模式。第一种的数据格式如图一所示。总共有2列,分别为Parent父项和Child子项。这里的父项是指effect结果,子项是指cause原因,上一级的原因很可能成为下一级的结果,按上下层次结构逐行描述清楚,一共31行,正好 等 于 所有大小鱼骨、鱼刺 的总数量。第二 种输入模式不需 要 事 先 在表 格里输入数据,先 作图就行,待 图形 完 成后 ,可以将 图形 中 的文 字 内 容 转 换 为表 格。 Minitab只有一种数据输入模式。它的数据格式如图二 所示。总共有9列,分别为Man、Machine、Material、Method、Measure、Environment、Training、Speed、Micrometers,即 构成整 个鱼骨架 的9个鱼骨分支 ,每 列的行数等 于 它所对应 的effect结果所包 含 的cause原因的数量。 JMP的第一种数据输入模式与 Minitab遵 循 不同 的逻 辑 思 路 , 操 作起 来感觉都不错 。我觉得 JMP先 作图,然 后 将 图形 转 化 成数据表 的方式很实 用,毕 竟 在做头 脑 风 暴 或 问题讨 论的时候 ,不可能有事 前准 备 好 的数据表 ,用这种方式可以一边 讨 论一边 优 化 鱼骨图,等 讨 论完 毕 后 再 将 图形 转 化 成数据表 ,进 而 可以做其 他 深 入的分析。 对比二 :菜 单 操 作 JMP的操 作路 径 为:主 菜 单 Graph > Diagram,选 择 列"Child"为"Y, Child"、列"Parent"为"X, Parent"后 ,可得 到如图三 所示的鱼骨图。Minitab的操 作路 径 为:主 菜 单 Stat > Quality Tools > Cause-and-Effect,先 分别选 择 列"Man、Machine、Material、Method、Measure、Environment"为Branch 1-6的"Cause",再...
