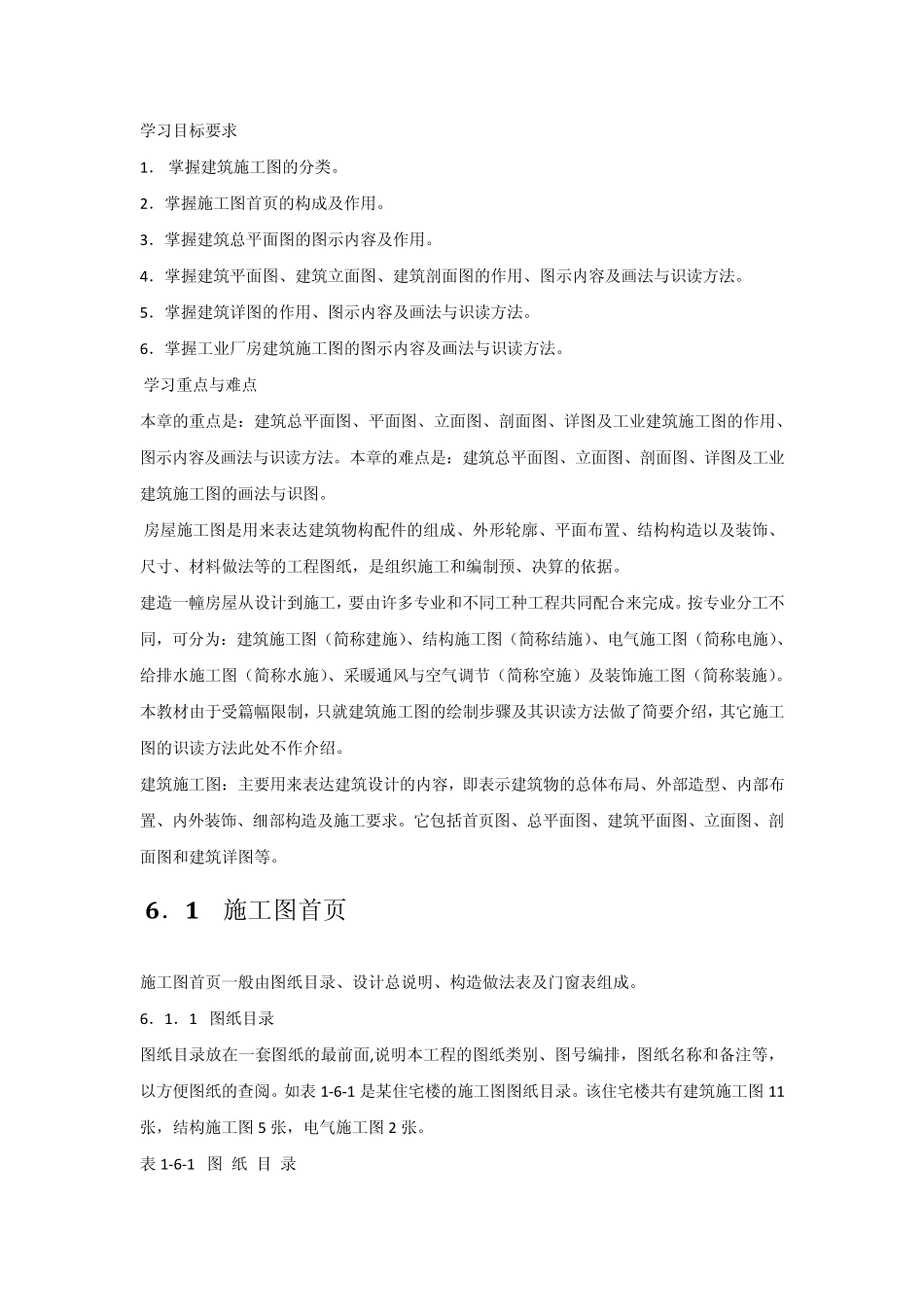

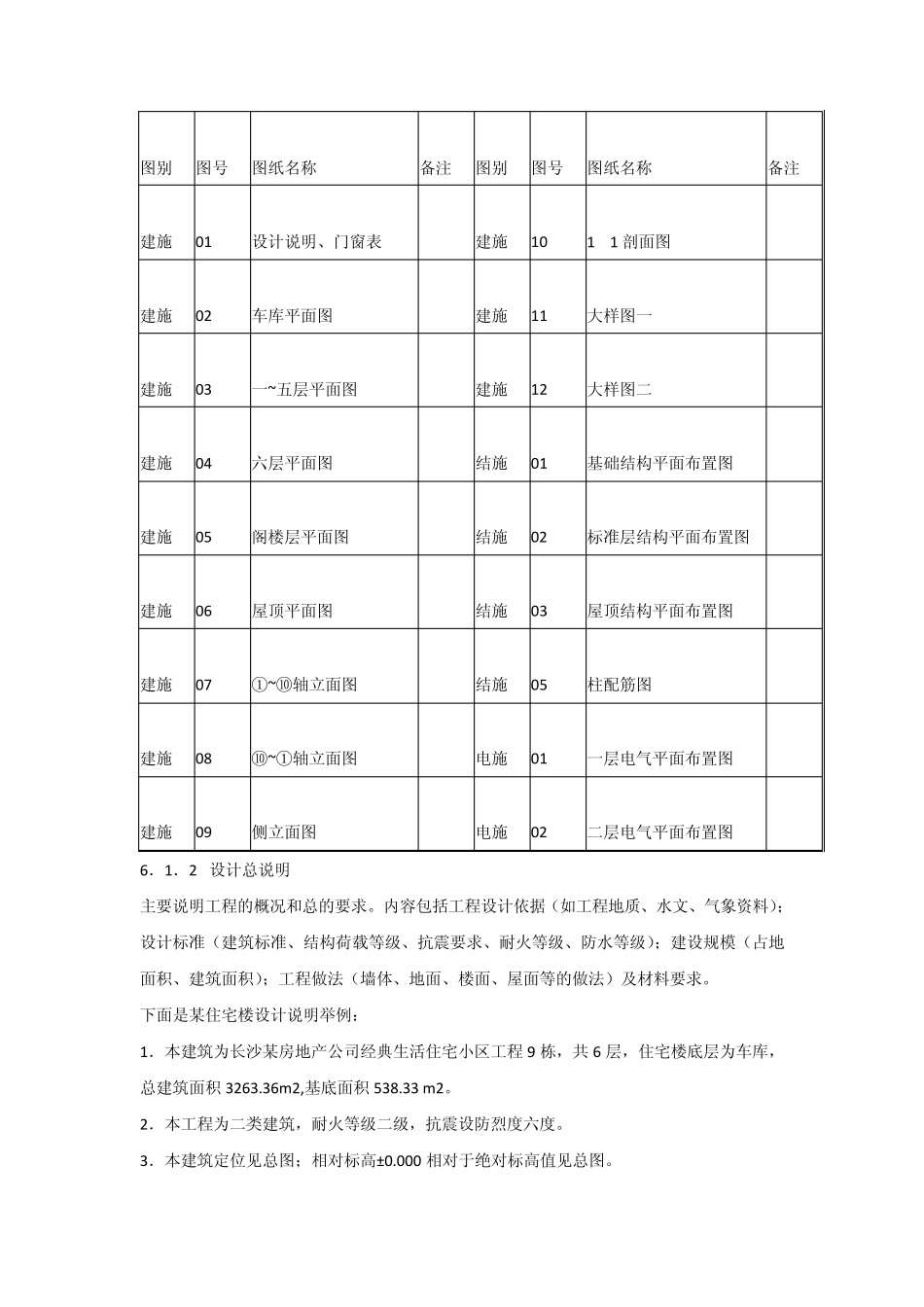

学习目标要求 1． 掌握建筑施工图的分类。 2．掌握施工图首页的构成及作用。 3．掌握建筑总平面图的图示内容及作用。 4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。 5．掌握建筑详图的作用、图示内容及画法与识读方法。 6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。 学习重点与难点 本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。 房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。 建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。 建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。 6．1 施工图首页 施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。 6．1．1 图纸目录 图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表 1-6-1 是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5 张，电气施工图2 张。 表 1-6-1 图 纸 目 录 图别 图号 图纸名称 备注 图别 图号 图纸名称 备注 建施 01 设计说明、门窗表 建施 10 1—1 剖面图 建施 02 车库平面图 建施 11 大样图一 建施 03 一~五层平面图 建施 12 大样图二 建施 04 六层平面图 结施 01 基础结构平面布置图 建施 05 阁楼层平面图 结施 02 标准层结构平面布置图 建施 06 屋顶平面图 结施 03 屋顶结构平面布置图 建施 07 ①~⑩轴立面图 结施 05 柱配筋图 建施 08 ⑩~①轴立面图 电施 01 一层电气平面布置图 建施 09 侧立面图 电施 02 二层电气...
