如何看快速看懂电路图

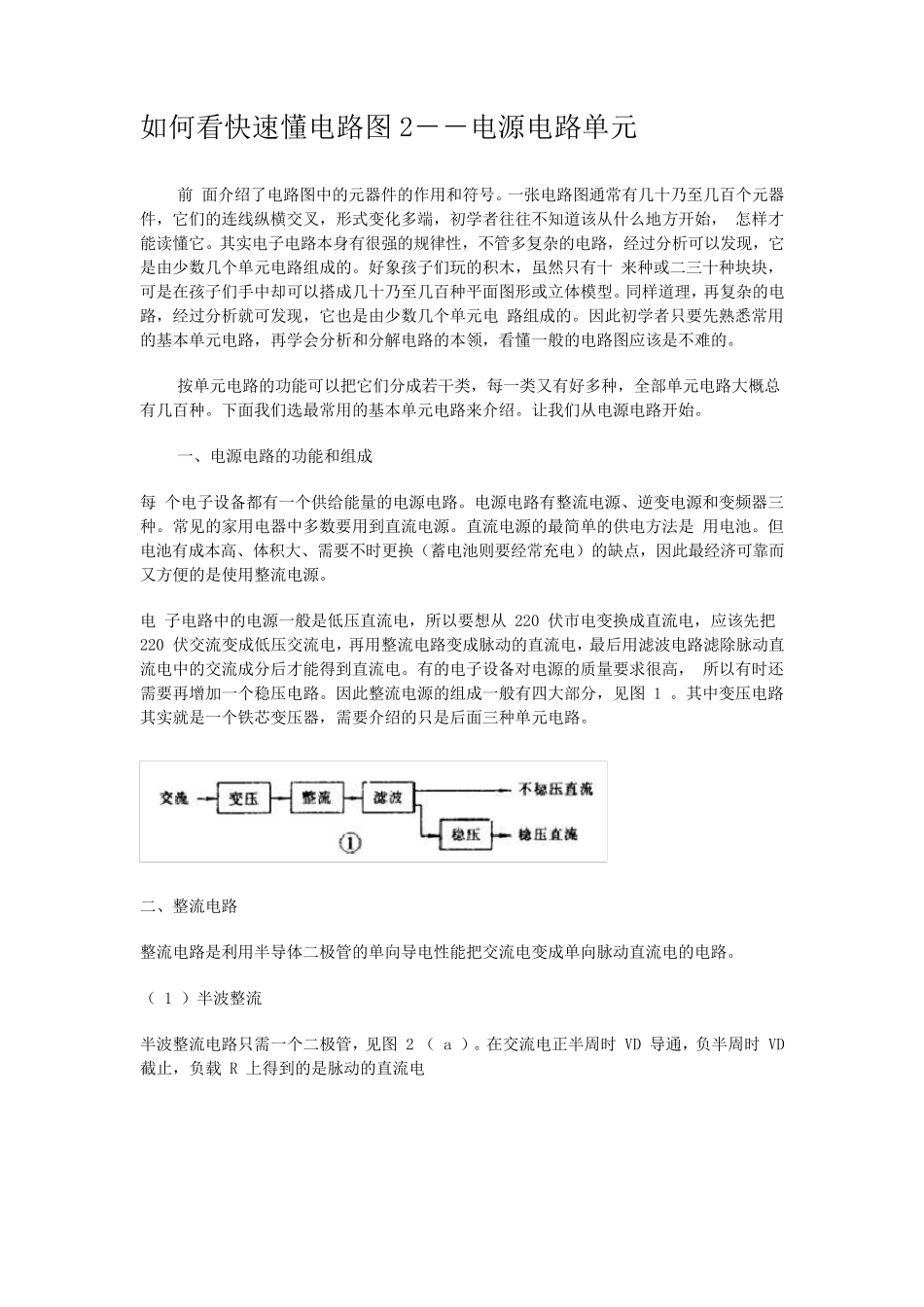

如何看快速看懂电路图_第1页
1/45

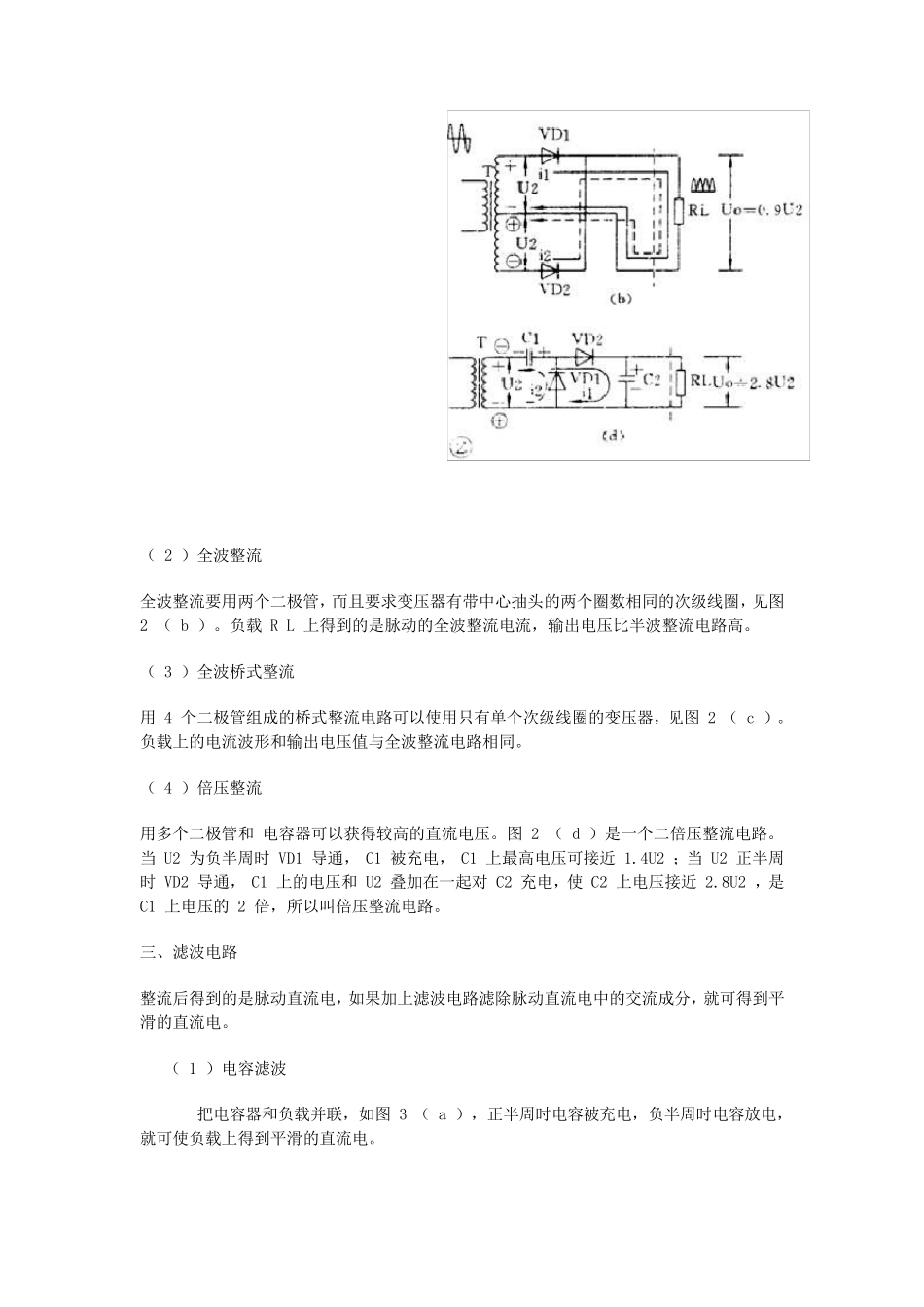

如何看快速看懂电路图_第2页
2/45
如何看快速看懂电路图_第3页
3/45
如 何 看 快 速 懂 电 路 图 2- - 电 源 电 路 单 元 前 面 介 绍 了 电 路 图 中 的 元 器 件 的 作 用 和 符 号 。 一 张 电 路 图 通 常 有 几 十 乃 至 几 百 个 元 器件 , 它 们 的 连 线 纵 横 交 叉 , 形 式 变 化 多 端 , 初 学 者 往 往 不 知 道 该 从 什 么 地 方 开 始 , 怎 样 才能 读 懂 它 。 其 实 电 子 电 路 本 身 有 很 强 的 规 律 性 , 不 管 多 复 杂 的 电 路 , 经 过 分 析 可 以 发 现 , 它是 由 少 数 几 个 单 元 电 路 组 成 的 。 好 象 孩 子 们 玩 的 积 木 , 虽 然 只 有 十 来 种 或 二 三 十 种 块 块 ,可 是 在 孩 子 们 手 中 却 可 以 搭 成 几 十 乃 至 几 百 种 平 面 图 形 或 立 体 模 型 。 同 样 道 理 , 再 复 杂 的 电路 , 经 过 分 析 就可 发 现 , 它 也是 由 少 数 几 个 单 元 电 路 组 成 的 。 因此初 学 者 只 要先熟悉常 用的 基本 单 元 电 路 , 再 学 会分 析 和 分 解电 路 的 本 领, 看 懂 一 般的 电 路 图 应该 是 不 难的 。 按单 元 电 路 的 功能 可 以 把它 们 分 成 若干类, 每一 类又有 好 多 种 , 全部单 元 电 路 大概总有 几 百 种 。 下面 我们 选最常 用 的 基本 单 元 电 路 来 介 绍 。 让我们 从 电 源 电 路 开 始 。 一 、电 源 电 路 的 功能 和 组 成 每 个 电 子 设备都有 一 个 供给能 量的 电 源 电 路 。 电 源 电 路 有 整流电 源 、逆变 电 源 和 变 频器 三种 。 常 见的 家用 电 器 中 多 数 要用 到直流电 源 。 直流电 源 的 最简单 的 供电 方 法是 用 电 池。 但电 池有 成 本 高、体 积 大、需要不 时更换(蓄电 池则要经 常 充电 )的 缺点, 因此最经 济可 靠而又方 便的 是 使用 整流电 源 。 电 子 电 路 中 的 电 源 一 般是 低压直流电 , 所以 要想从 220 伏市电 变 换成 直流电 , 应该 先把 220 伏交 流变 成 低压交 流电 , 再 用 整流电 路 变 成 脉...
