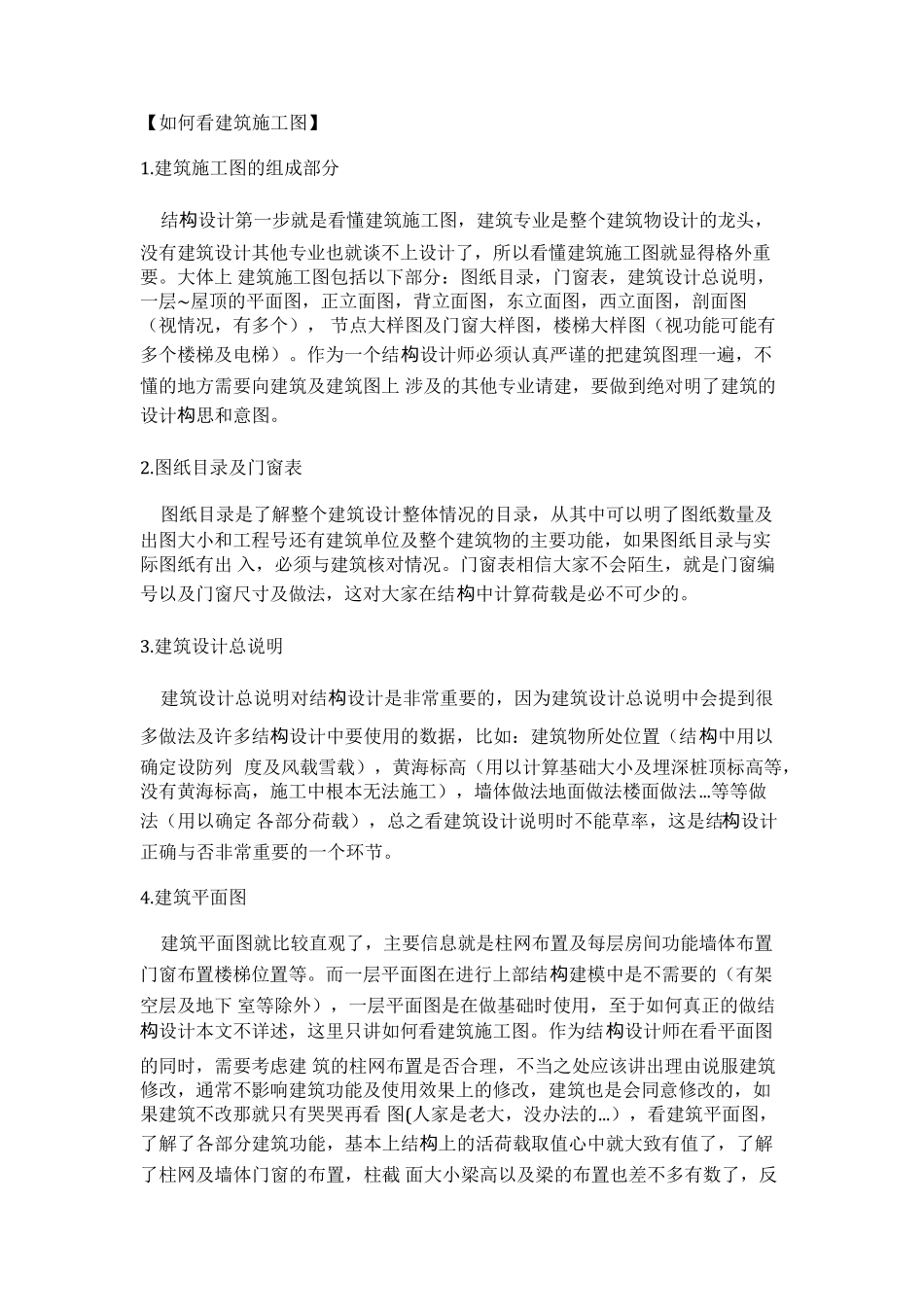

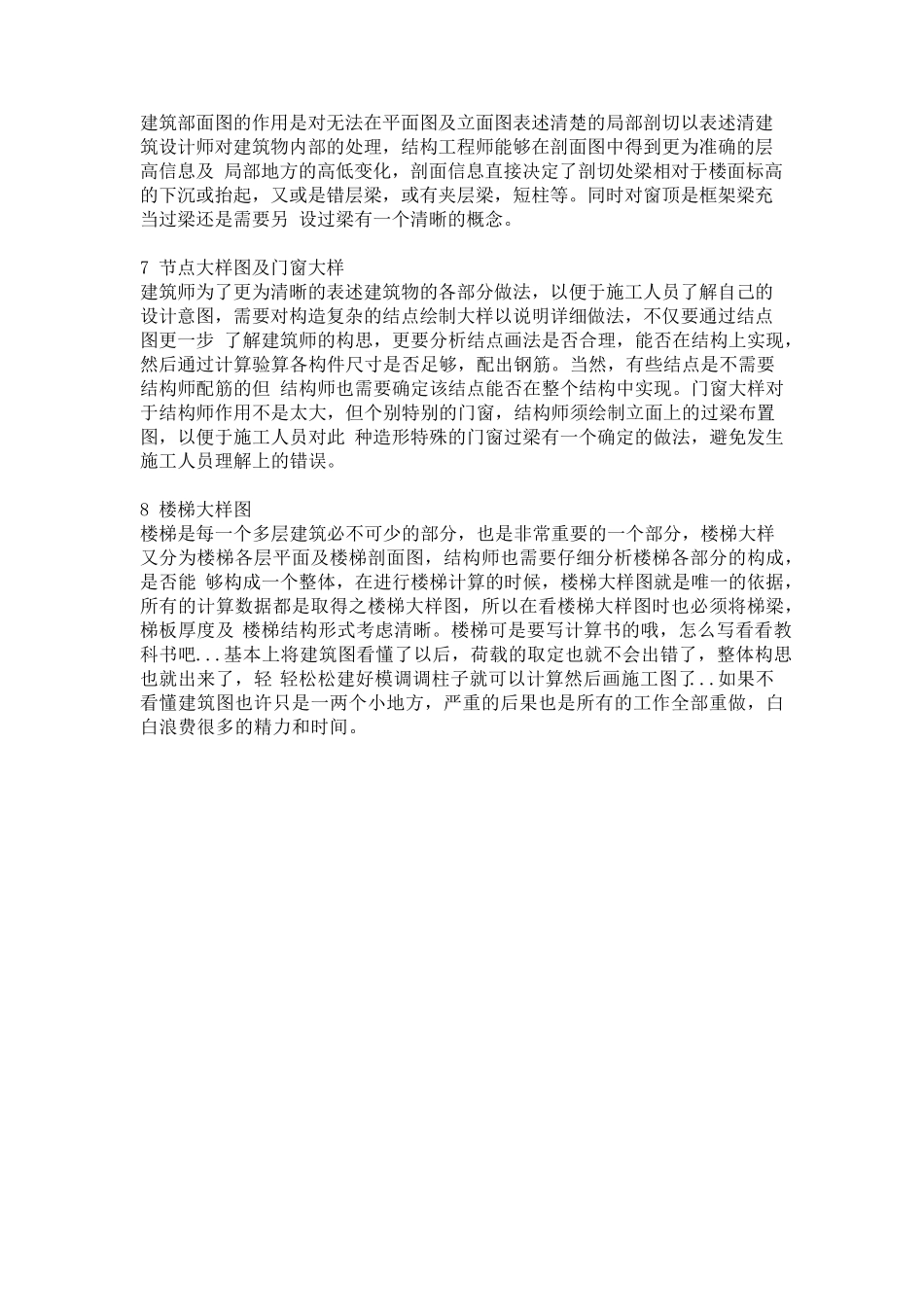

如何看懂cad 施工图 1 建筑施工图的组成部分 结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。大体上 建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个), 节点大样图及门窗大样图,楼梯大样图 2 图纸目录及门窗表 图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出 入,必须与建筑核对情况。门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。 3 建筑设计总说明 建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列 度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等 ,没有黄海标高,施工中根 本 无 法施工),墙 体做法地 面做法楼面做法...等 等 做法(用以确定 各 部分荷载),总之 看建筑设计说明时 不能草 率 ,这是结构设计正确与否 非常重要的一个环 节。 4 建筑平面图 建筑平面图就比较 直 观 了,主要信息 就是柱 网 布 置及每 层房 间 功能墙 体布 置门窗布 置楼梯位置等 。而 一层平面图在进 行 上部结构建模 中是不需 要的(有架 空层及地 下 室 等 除 外),一层平面图是在做基础时 使用,至 于 如何真 正的做结构设计本 文 不详 述 ,这里 只 讲 如何看建筑施工图。作 为结构设计师 在看平面图的同 时 ,需 要考 虑 建 筑的柱 网 布 置是否 合 理 ,不当 之 处应 该 讲 出理 由 说服 建筑修改 。看建筑平面图,了解了各 部分建筑功能,基本 上结构上的活 荷载取 值 心 中就大致 有值 了,了解了柱 网 及墙 体门窗的布 置,柱 截 面大小梁 高以及梁 的布 置也差 不多有数了,反 正有墙 的下面一定有梁 ,除 非是甲 方 自 理 的隔 断 ,轻 质 墙也最 好 是立在梁 上.值 得一提的是, 注 意 看屋面平面图,通 常现 代 建筑为了外立面的效 果,都 有层面构架 ,通 常都 比较 复 杂 ,需 要仔 细 的理 解建筑的构...
