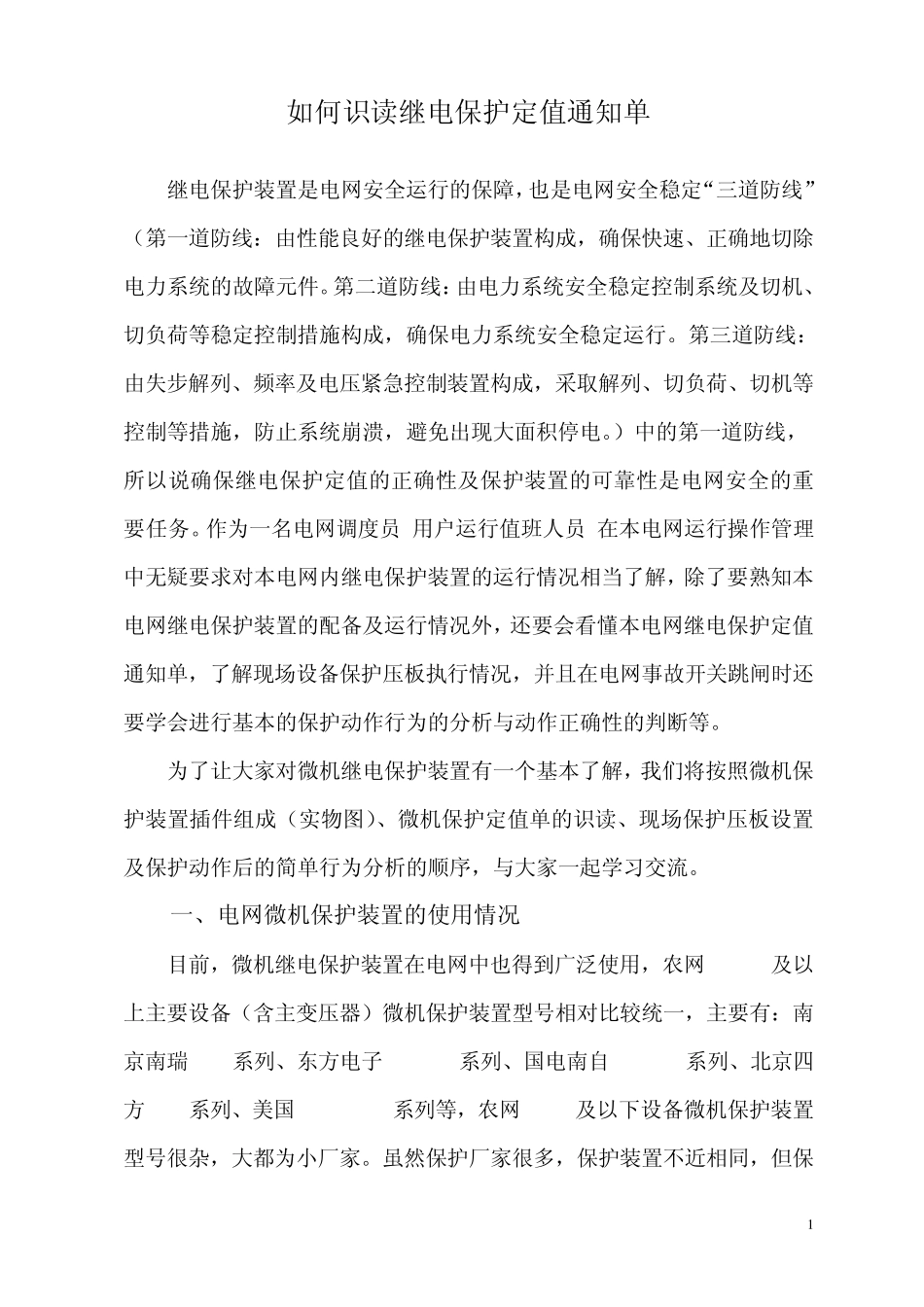

如何看懂保护定值单_第1页
1/36

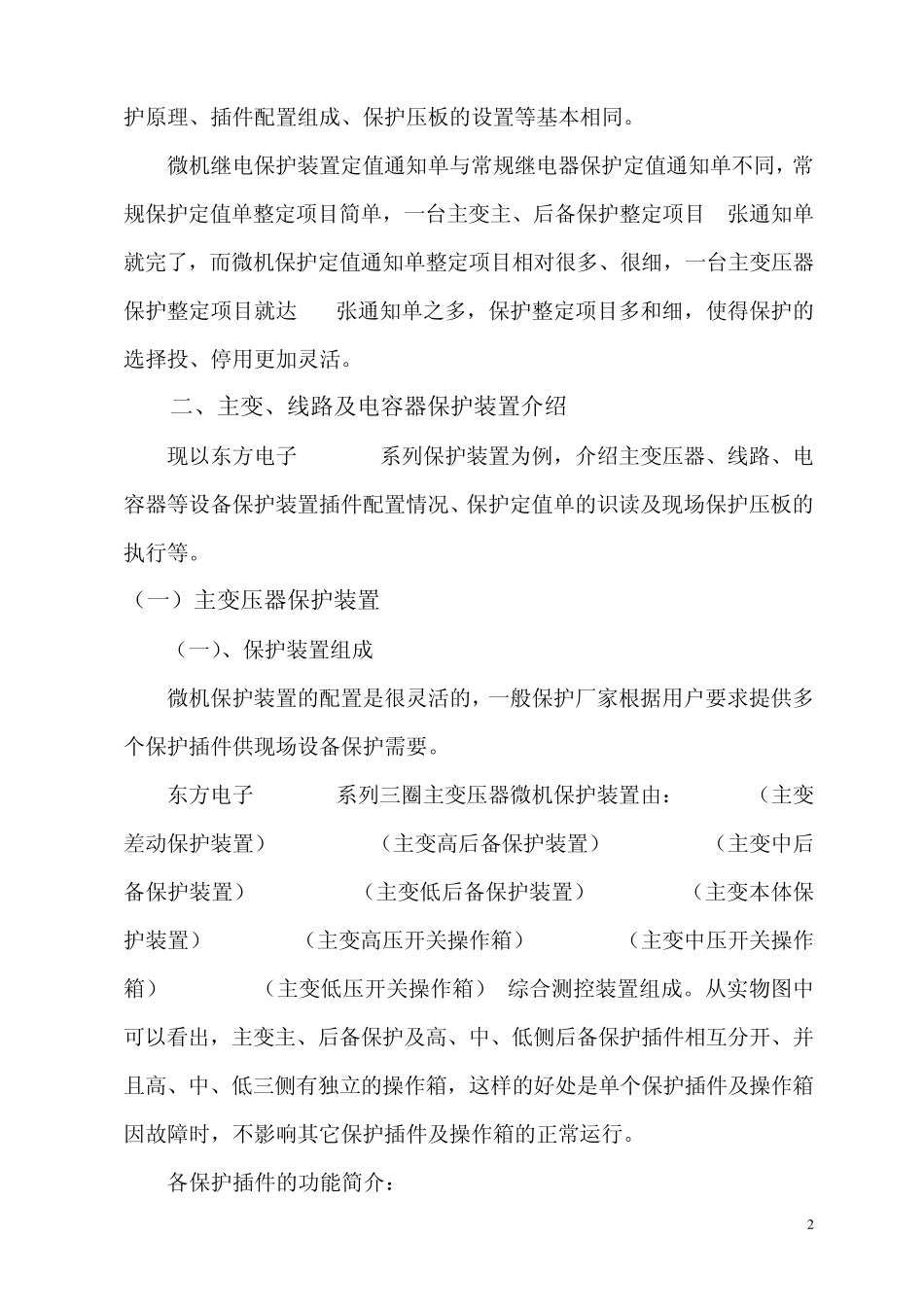

如何看懂保护定值单_第2页
2/36

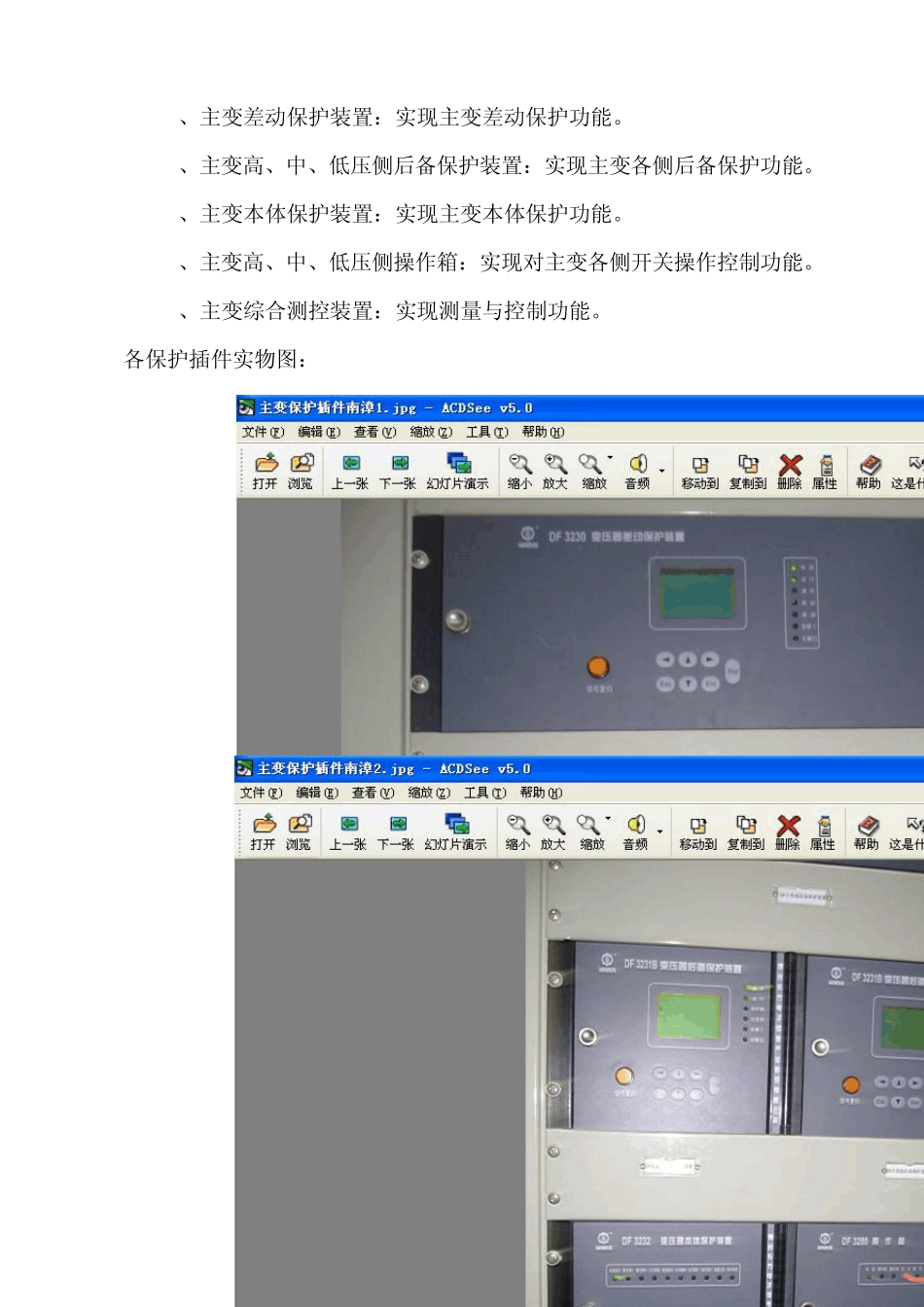

如何看懂保护定值单_第3页
3/36
1 如何识读继电保护定值通知单 继电保护装置是电网安全运行的保障,也是电网安全稳定“三道防线”(第一道防线:由性能良好的继电保护装置构成,确保快速、正确地切除电力系统的故障元件。第二道防线:由电力系统安全稳定控制系统及切机、切负荷等稳定控制措施构成,确保电力系统安全稳定运行。第三道防线:由失步解列、频率及电压紧急控制装置构成,采取解列、切负荷、切机等控制等措施,防止系统崩溃,避免出现大面积停电。)中的第一道防线,所以说确保继电保护定值的正确性及保护装置的可靠性是电网安全的重要任务。作为一名电网调度员(用户运行值班人员)在本电网运行操作管理中无疑要求对本电网内继电保护装置的运行情况相当了解,除了要熟知本电网继电保护装置的配备及运行情况外,还要会看懂本电网继电保护定值通知单,了解现场设备保护压板执行情况,并且在电网事故开关跳闸时还要学会进行基本的保护动作行为的分析与动作正确性的判断等。 为了让大家对微机继电保护装置有一个基本了解,我们将按照微机保护装置插件组成(实物图)、微机保护定值单的识读、现场保护压板设置及保护动作后的简单行为分析的顺序,与大家一起学习交流。 一、电网微机保护装置的使用情况 目前,微机继电保护装置在电网中也得到广泛使用,农网110KV及以上主要设备(含主变压器)微机保护装置型号相对比较统一,主要有:南京南瑞 RSC系列、东方电子 DF3200系列、国电南自 PSC600系列、北京四方 CSC系列、美国 SEL-311C系列等,农网35KV及以下设备微机保护装置型号很杂,大都为小厂家。虽然保护厂家很多,保护装置不近相同,但保 2 护原理、插件配置组成、保护压板的设置等基本相同。 微机继电保护装置定值通知单与常规继电器保护定值通知单不同,常规保护定值单整定项目简单,一台主变主、后备保护整定项目 1张通知单就完了,而微机保护定值通知单整定项目相对很多、很细,一台主变压器保护整定项目就达 10张通知单之多,保护整定项目多和细,使得保护的选择投、停用更加灵活。 二、主变、线路及电容器保护装置介绍 现以东方电子 DF3200系列保护装置为例,介绍主变压器、线路、电容器等设备保护装置插件配置情况、保护定值单的识读及现场保护压板的执行等。 (一)主变压器保护装置 (一)、保护装置组成 微机保护装置的配置是很灵活的,一般保护厂家根据用户要求提供多个保护插件供现场设备保护需要。 东方电子 DF3200系列三圈主变压器微...
