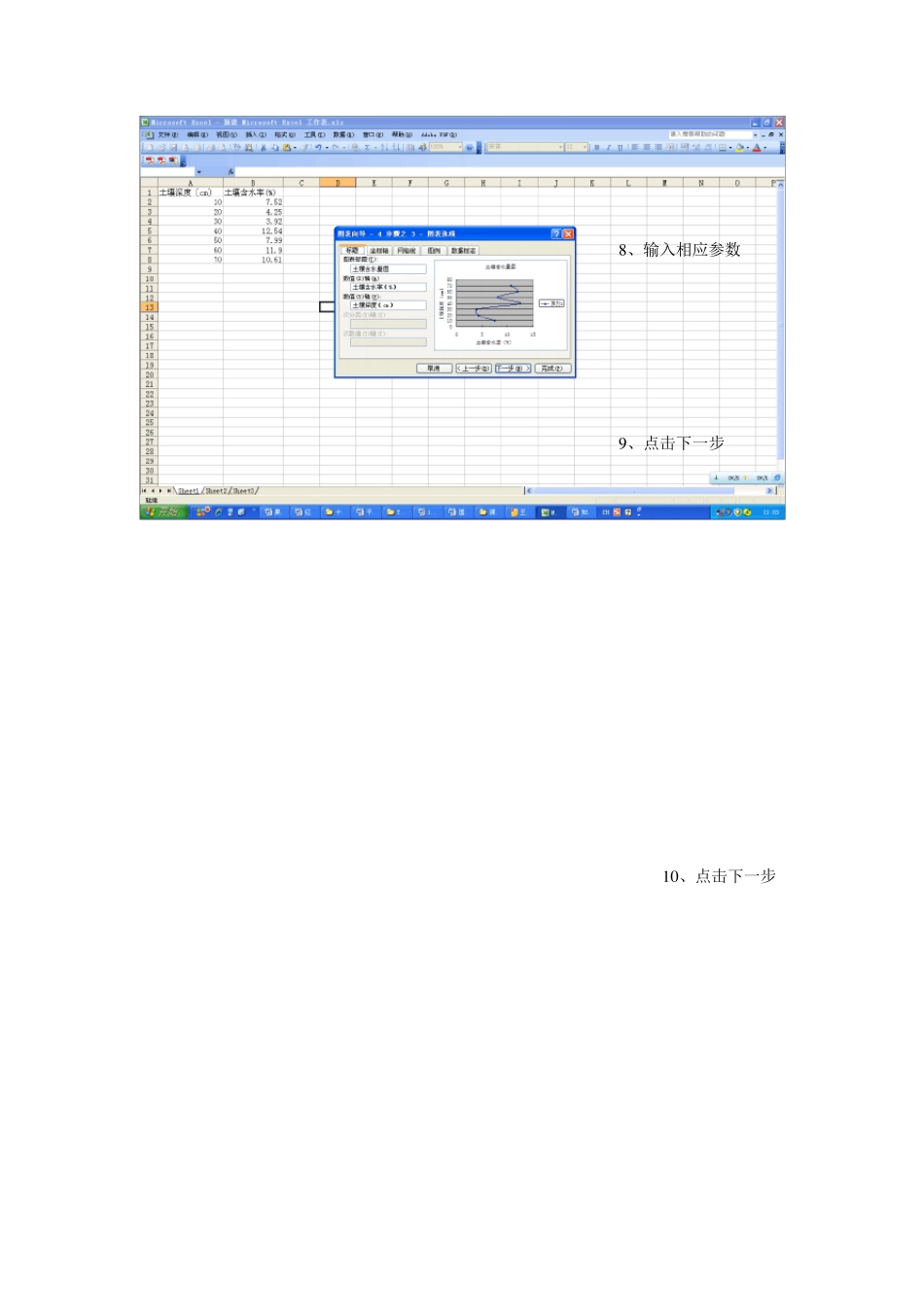

如何利用ex cel 绘制土壤含水率的纵剖面图 1) 首先将土壤含水率的数据输入ex cell 中,如下图所示。 2) 选择插入图表,并选择散点图,如下图所示,同时点击下一步。 3) 添加系列 1、选择散点图 2、点击下一步 3、添加系列 4) 选择数据,其中x选择B 列数据,Y 选择A 列数据,如下图: 5) 完成上述工作后点击下一步。 6) 分别在图标标题、X 轴、Y 轴中输入相应的参数,具体如下图。 4、选择B 列 7、点击下一步 9 、点击下一步 8 、输入相应参数 1 0 、点击下一步 7) 将鼠标指向Y 轴(土壤深度),同时点击右键,会跳出下图对话框。点击坐标轴格式。 8) 坐标轴格式对话框中有图案、刻度、字体、数字、对齐等工具栏,其他命令就不再赘述,此时选择刻度。 11、点击系列 1 可删除 12、点击坐标轴格式 9) 刻度对话框中,可进行坐标轴最大、最小值步长等,此时选择数值次序反转即可。 10) 经过设置后,得到的 cex el 图已经是我们通常所要求的图了,即横坐标表示土壤含水率,纵坐标表示土壤深度。 13、点击刻度 14、选择数值次序反转 15、可设置坐标轴格式 1 1 ) 再经过一番设置、美化后,就得到了我们所要的土壤含水量纵向分布图了。 总结: 做此图的关键是要选对图表类型(一定要选散点图) 其次在进行坐标轴设置时候,一定要将X 轴设为土壤含水量,Y 轴设置成为土壤深度。 最后一定要重新对Y 轴进行坐标轴设置,而且要设置成为Y 轴坐标轴反转
