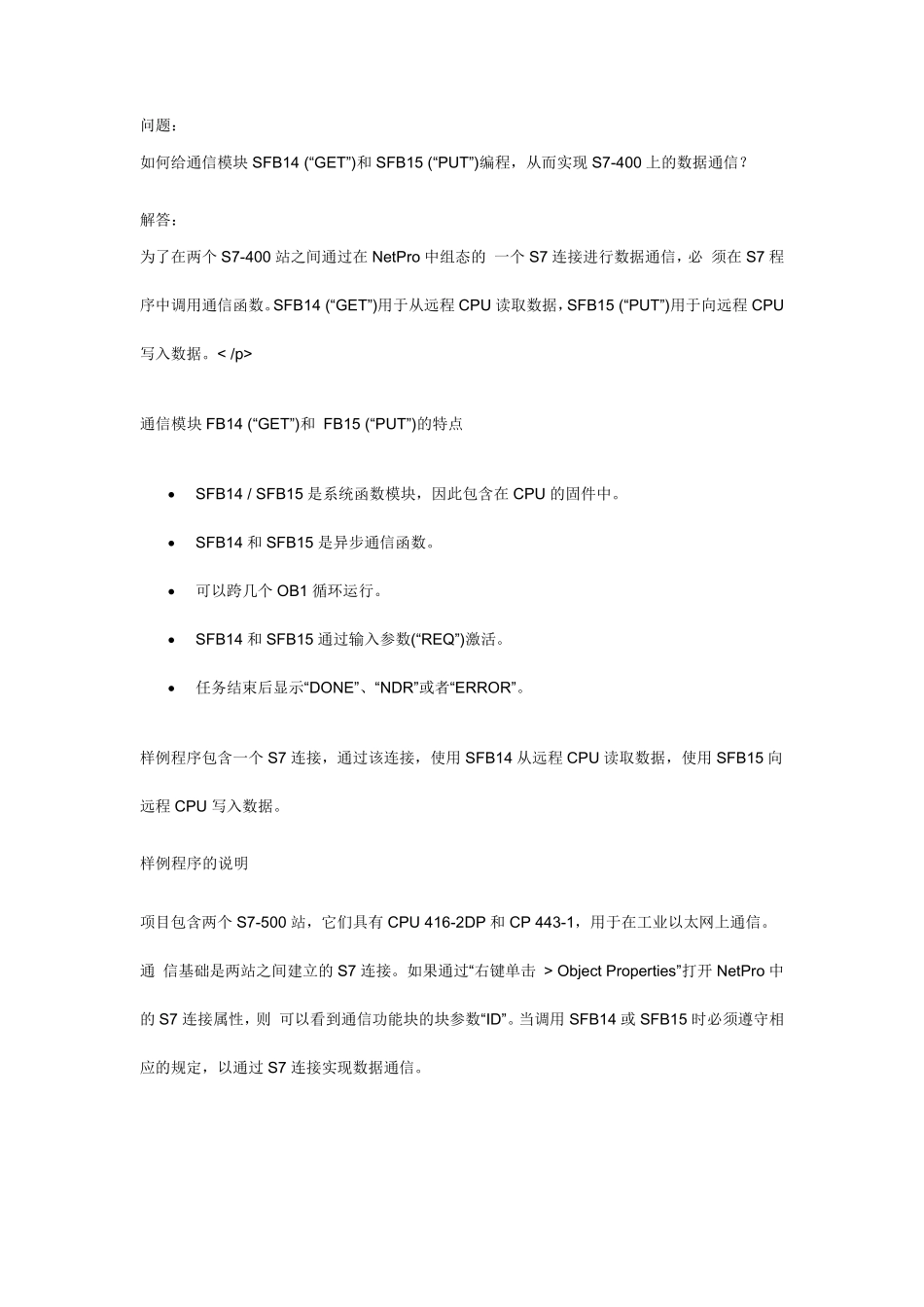

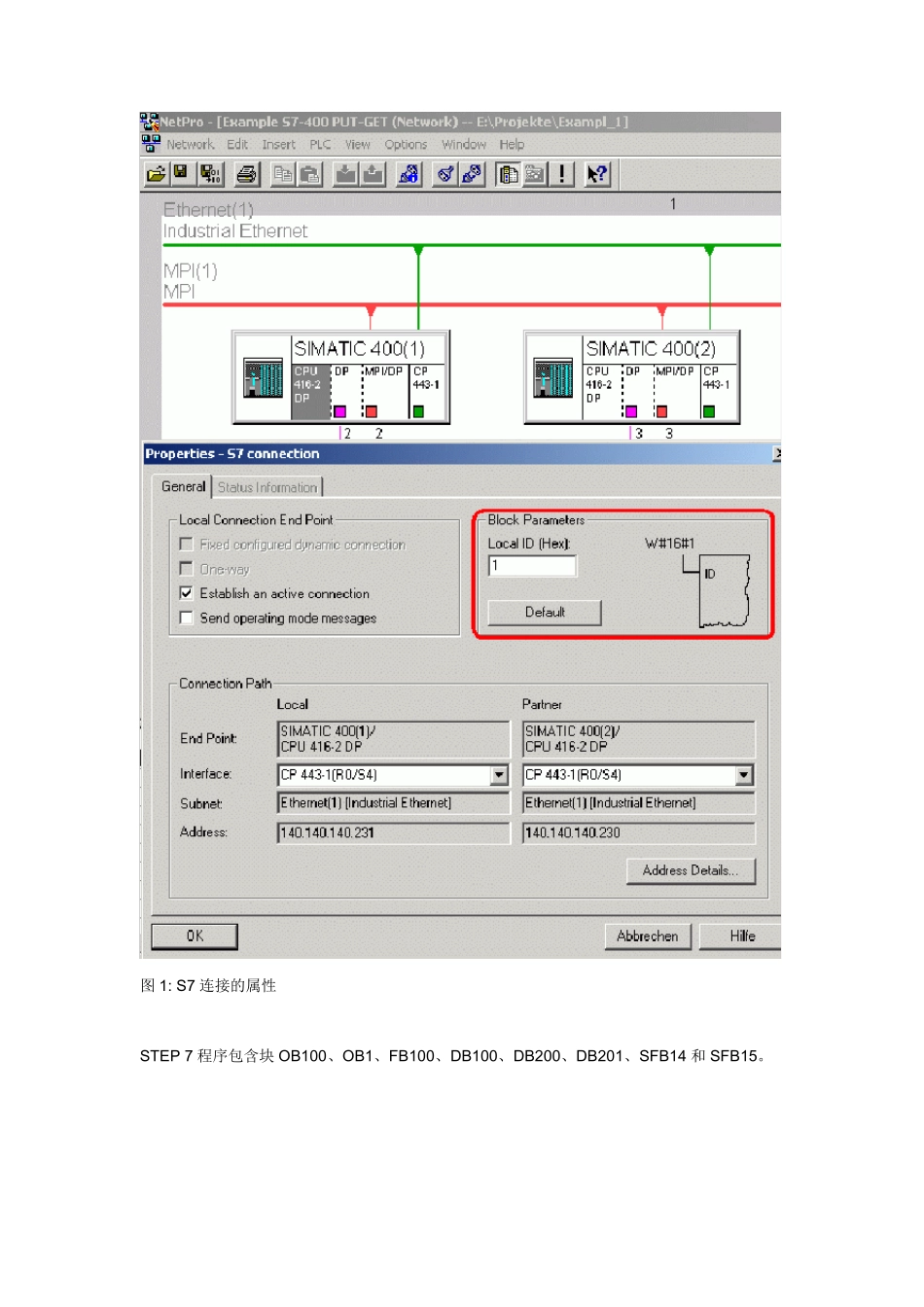

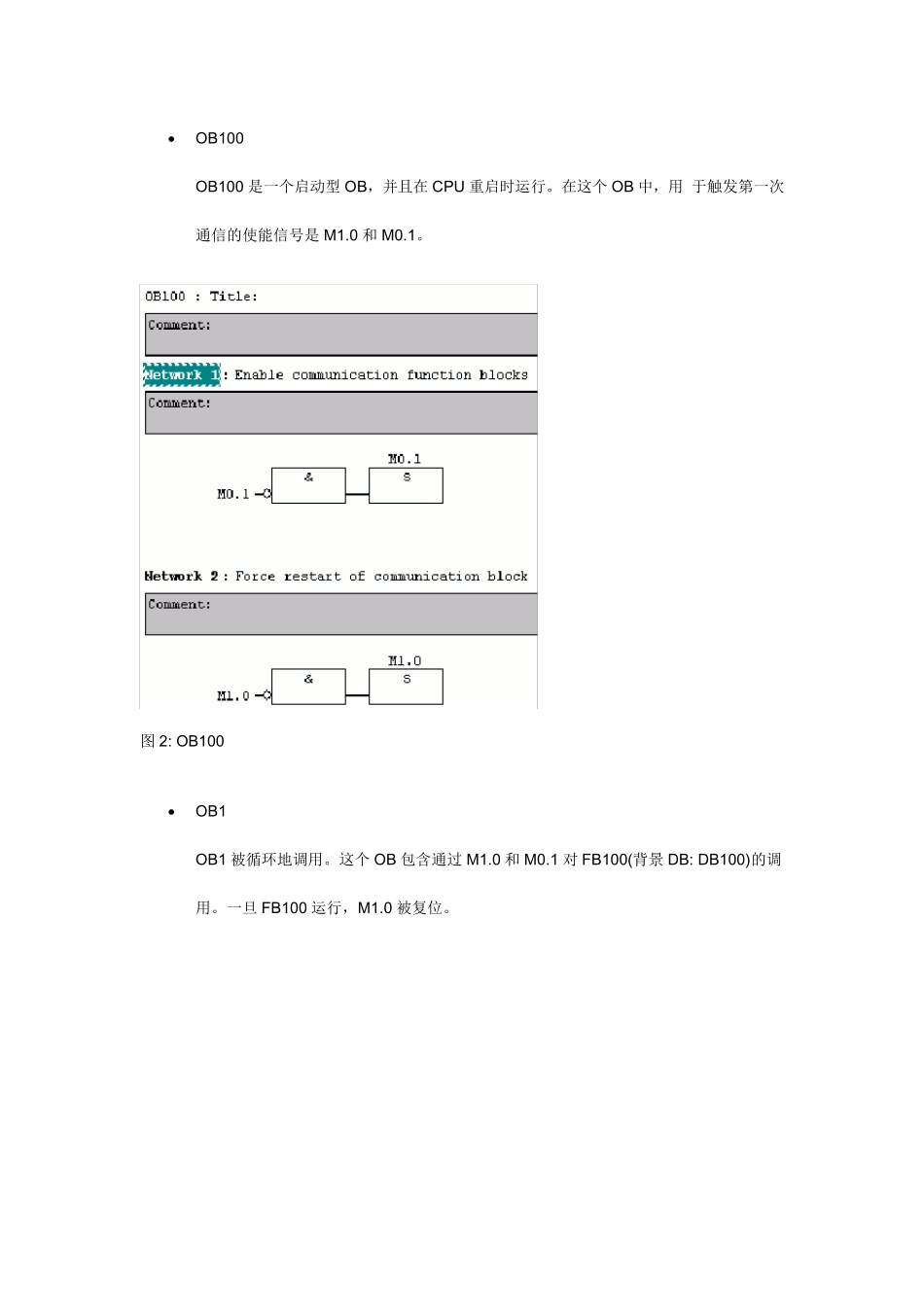

问题： 如何给通信模块SFB14 (“GET”)和SFB15 (“PUT”)编程，从而实现S7-400 上的数据通信？ 解答： 为了在两个S7-400 站之间通过在NetPro 中组态的 一个S7 连接进行数据通信，必 须在S7 程序中调用通信函数。SFB14 (“GET”)用于从远程CPU 读取数据，SFB15 (“PUT”)用于向远程CPU写入数据。< /p> 通信模块FB14 (“GET”)和 FB15 (“PUT”)的特点 • SFB14 / SFB15 是系统函数模块，因此包含在CPU 的固件中。 • SFB14 和SFB15 是异步通信函数。 • 可以跨几个OB1 循环运行。 • SFB14 和SFB15 通过输入参数(“REQ”)激活。 • 任务结束后显示“DONE”、“NDR”或者“ERROR”。 样例程序包含一个S7 连接，通过该连接，使用SFB14 从远程CPU 读取数据，使用SFB15 向远程CPU 写入数据。 样例程序的说明 项目包含两个S7-500 站，它们具有 CPU 416-2DP 和CP 443-1，用于在工业以太网上通信。通 信基础是两站之间建立的S7 连接。如果通过“右键单击 > Object Properties”打开 NetPro 中的S7 连接属性，则 可以看到通信功能块的块参数“ID”。当调用SFB14 或 SFB15 时必须遵守相应的规定，以通过S7 连接实现数据通信。 图1: S7 连接的属性 STEP 7 程序包含块OB100、OB1、FB100、DB100、DB200、DB201、SFB14 和 SFB15。 • OB100 OB100 是一个启动型OB，并且在CPU 重启时运行。在这个OB 中，用 于触发第一次通信的使能信号是M1.0 和 M0.1。 图 2: OB100 • OB1 OB1 被循环地调用。这个OB 包含通过 M1.0 和 M0.1 对 FB100(背景 DB: DB100)的调用。一旦 FB100 运行，M1.0 被复位。 图3: OB1 • FB100 FB100 在OB1 循环中被调用。这个FB 包含调用SFB14 (“GET”)和SFB15 (“ PUT”)。当时钟标志M10.6 出现一个上升沿并且没有其它作业正在运行时，通过输入参数“REQ”激活FB14。 阻止这个函数调用是非常重要的，因为该函数是异步的并且持续好几个循环。持续激活系统函数块而不等待当前作业结束，将导致通信过载。必 须使用在NetPro 中S7 连接的属性对话框中的输入参数“ID”(见图1)。参数“ADDR_1”规定了将从远程CPU 读取的数据区域。对 于参数“RD_1”，必须指定用于数据读取的数据区域。需要输出参数“NDR”、“ERROR”和“STATUS”用于评估任务，并 且仅仅在同一个循环中有效。 图4: FB100: 调用SFB14 如果块运行出现错...
