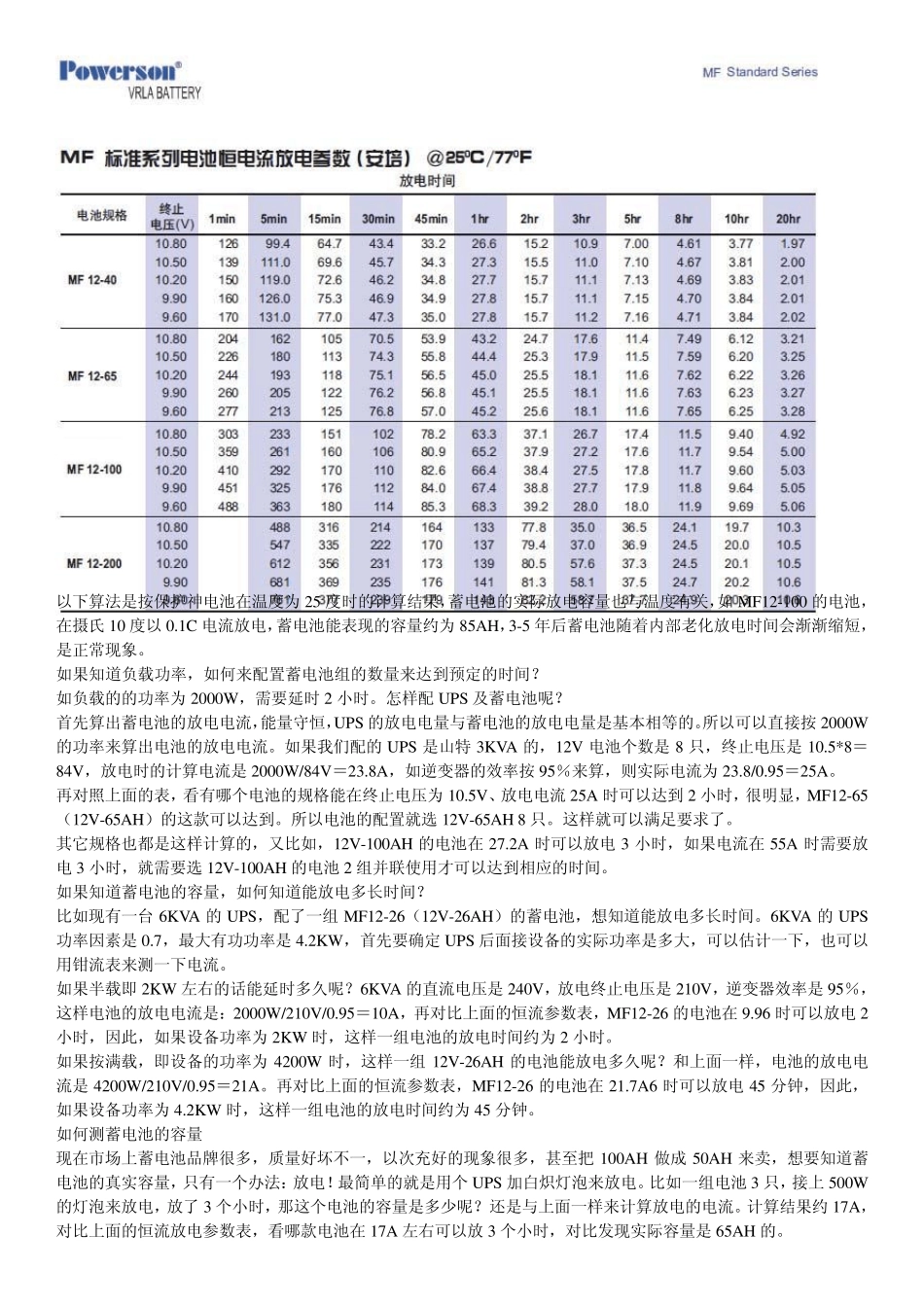

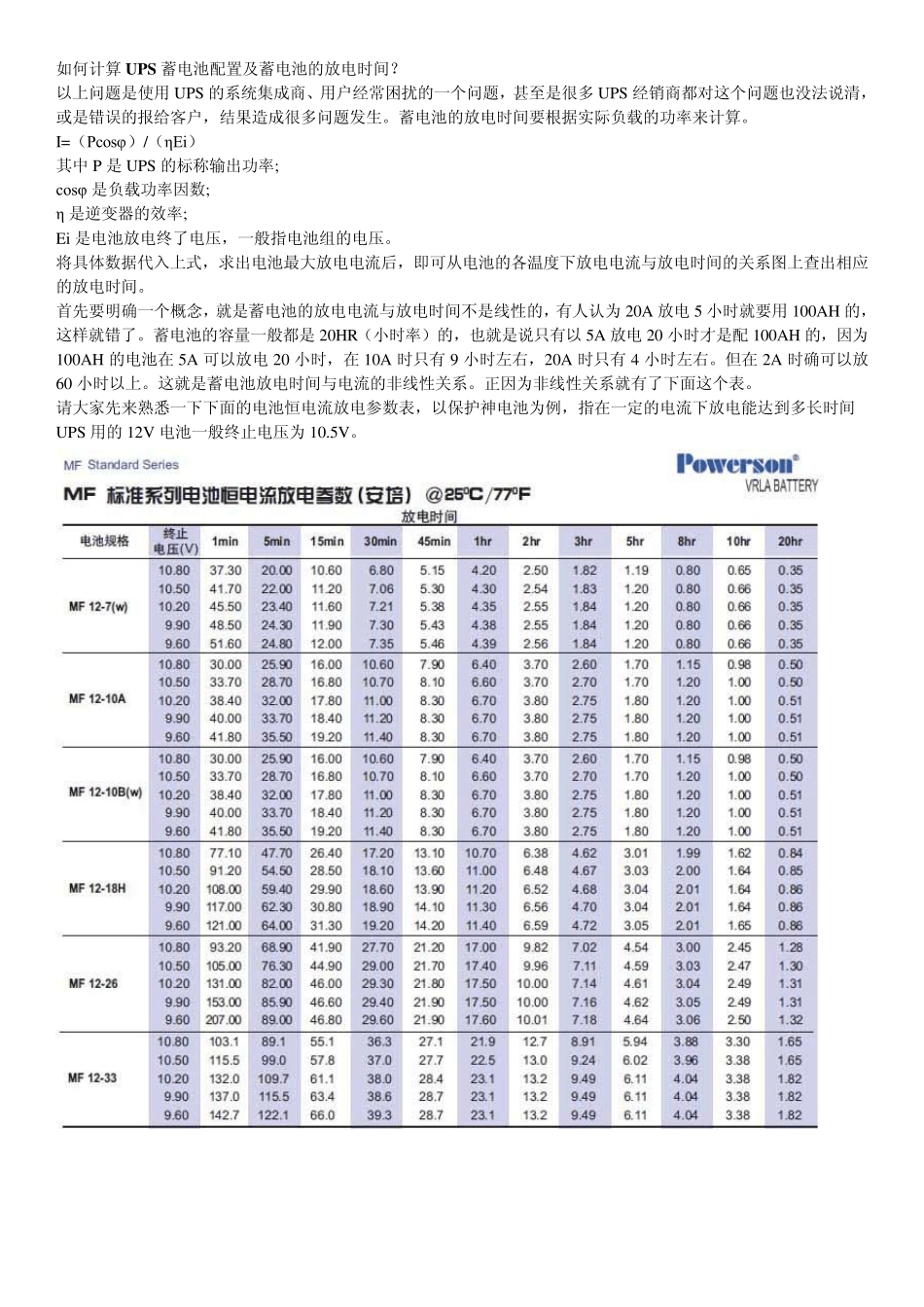

如何计算U PS 蓄电池配置及蓄电池的放电时间? 以上问题是使用UPS 的系统集成商、用户经常困扰的一个问题,甚至是很多 UPS 经销商都对这个问题也没法说清,或是错误的报给客户,结果造成很多问题发生。蓄电池的放电时间要根据实际负载的功率来计算。 I=(Pcosφ)/(ηEi) 其中 P 是UPS 的标称输出功率; cosφ 是负载功率因数; η 是逆变器的效率; Ei是电池放电终了电压,一般指电池组的电压。 将具体数据代入上式,求出电池最大放电电流后,即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。 首先要明确一个概念,就是蓄电池的放电电流与放电时间不是线性的,有人认为 20A 放电5 小时就要用100AH 的,这样就错了。蓄电池的容量一般都是20HR(小时率)的,也就是说只有以5A 放电20 小时才是配100AH 的,因为100AH 的电池在 5A 可以放电20 小时,在 10A 时只有 9 小时左右,20A 时只有 4 小时左右。但在 2A 时确可以放60 小时以上。这就是蓄电池放电时间与电流的非线性关系。正因为非线性关系就有了下面这个表。 请大家先来熟悉一下下面的电池恒电流放电参数表,以保护神电池为例,指在一定的电流下放电能达到多长时间 UPS 用的12V 电池一般终止电压为 10.5V。 以下算法是按保护神电池在温度为25 度时的计算结果,蓄电池的实际放电容量也与温度有关,如MF12-100 的电池,在摄氏10 度以0.1C 电流放电,蓄电池能表现的容量约为85AH,3-5 年后蓄电池随着内部老化放电时间会渐渐缩短,是正常现象。 如果知道负载功率,如何来配置蓄电池组的数量来达到预定的时间? 如负载的的功率为2000W ,需要延时2 小时。怎样配UPS 及蓄电池呢? 首先算出蓄电池的放电电流,能量守恒,UPS 的放电电量与蓄电池的放电电量是基本相等的。所以可以直接按2000W的功率来算出电池的放电电流。如果我们配的UPS 是山特3KVA 的,12V 电池个数是8 只,终止电压是10.5*8=84V,放电时的计算电流是2000W /84V=23.8A,如逆变器的效率按95%来算,则实际电流为23.8/0.95=25A。 再对照上面的表,看有哪个电池的规格能在终止电压为10.5V、放电电流25A 时可以达到2 小时,很明显,MF12-65(12V-65AH)的这款可以达到。所以电池的配置就选 12V-65AH 8 只。这样就可以满足要求了。 其它规格也都是这样计算的,又比如,12V-100AH 的电池在27.2A 时可以放电3 小时,如果电流在55A 时需要...
