如何识别光缆型号辨别以及光纤安装维护的要点

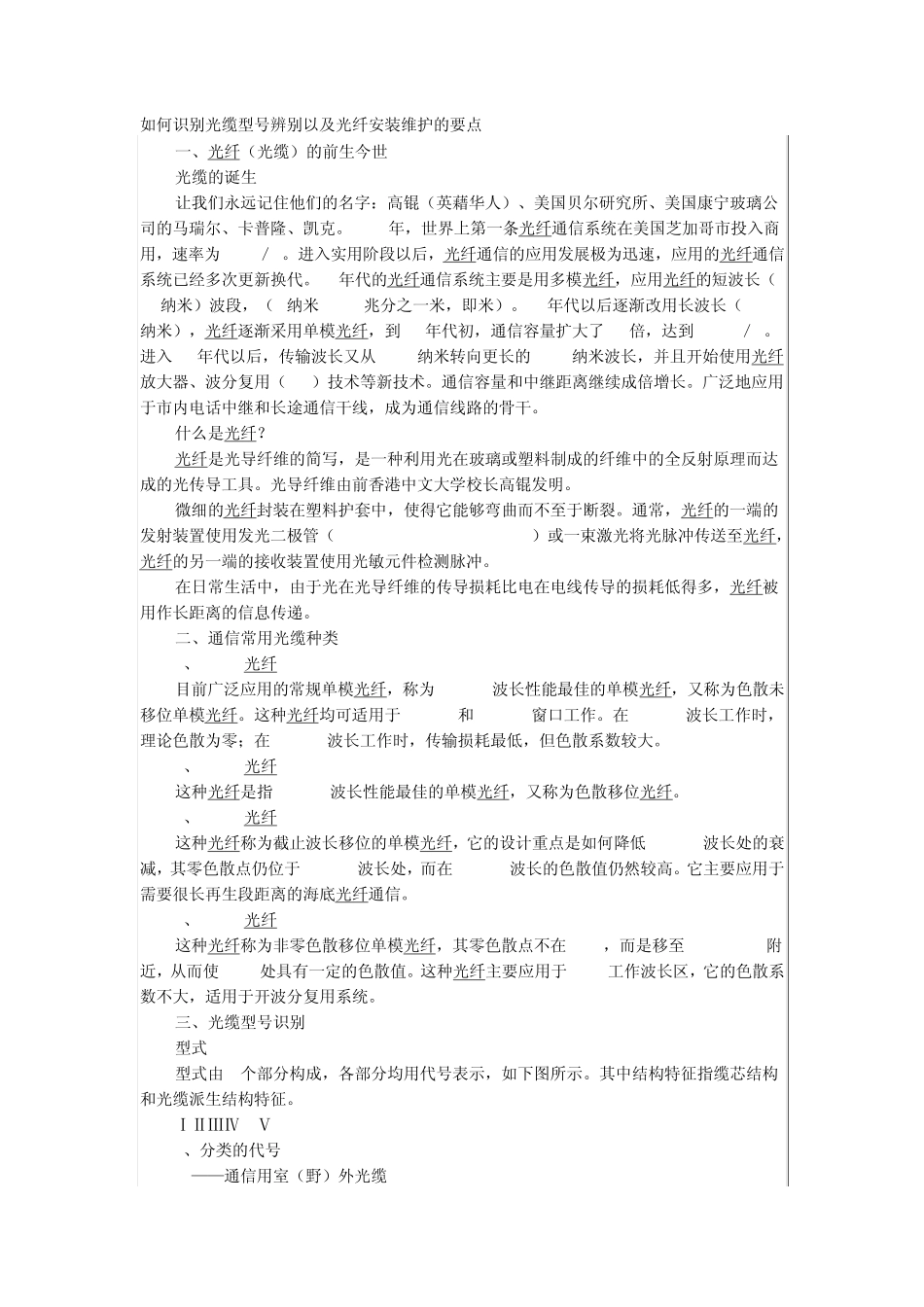

如何识别光缆型号辨别以及光纤安装维护的要点 一、光纤（光缆）的前生今世 光缆的诞生 让我们永远记住他们的名字：高锟（英藉华人）、美国贝尔研究所、美国康宁玻璃公司的马瑞尔、卡普隆、凯克。1977年，世界上第一条光纤通信系统在美国芝加哥市投入商用，速率为 45Mb／s。进入实用阶段以后，光纤通信的应用发展极为迅速，应用的光纤通信系统已经多次更新换代。70年代的光纤通信系统主要是用多模光纤，应用光纤的短波长（850纳米）波段，（1纳米=1000兆分之一米，即米）。80年代以后逐渐改用长波长（1310纳米），光纤逐渐采用单模光纤，到 90年代初，通信容量扩大了50倍，达到 2.5Gb／s。进入 90年代以后，传输波长又从1310纳米转向更长的 1550纳米波长，并且开始使用光纤放大器、波分复用（WDM）技术等新技术。通信容量和中继距离继续成倍增长。广泛地应用于市内电话中继和长途通信干线，成为通信线路的骨干。 什么是光纤？ 光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。光导纤维由前香港中文大学校长高锟发明。 微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤的一端的发射装置使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲。 在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。 二、通信常用光缆种类 1、G.652光纤 目前广泛应用的常规单模光纤，称为 1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。这种光纤均可适用于1310nm和1550nm窗口工作。在 1310nm波长工作时，理论色散为零；在 1550nm波长工作时，传输损耗最低，但色散系数较大。 2、G.653光纤 这种光纤是指1550nm波长性能最佳的单模光纤，又称为色散移位光纤。 3、G.654光纤 这种光纤称为截止波长移位的单模光纤，它的设计重点是如何降低1550nm波长处的衰减，其零色散点仍位于1310nm波长处，而在 1550nm波长的色散值仍然较高。它主要应用于需要很长再生段距离的海底光纤通信。 4、G.655光纤 这种光纤称为非零色散移位单模光纤，其零色散点不在 1550，而是移至1510-1520附近，从而使1550处具有一定的色散值。这种光纤主要应用于1550工作波长区，它的色散系数不大，适用于开波分复用系统。 三、光缆型号识别 型式 型式由5个部分构成，各部分均...
