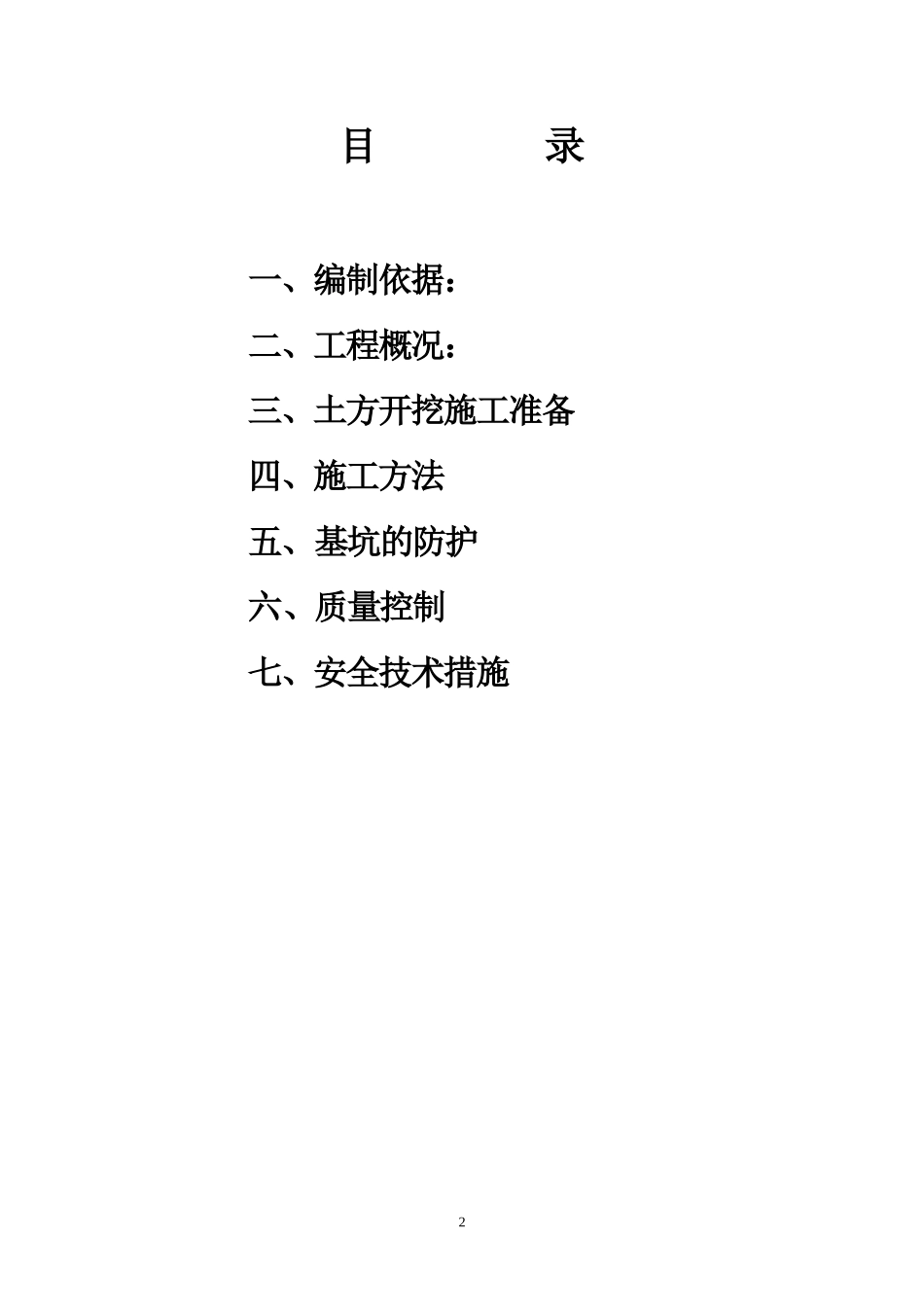

柳林县森泽煤铝余热利用发电工程化学水车间、机力冷却塔水池、综合水池、回收水池、中和水池土方开挖施工方案审批:审核:编制:山西省工业设备安装公司柳林森泽电厂项目部2011年3月1目录一、编制依据:二、工程概况:三、土方开挖施工准备四、施工方法五、基坑的防护六、质量控制七、安全技术措施2一、编制依据:1.柳林县森泽煤铝有限公司余热利用电厂工程施工图纸2.柳林县森泽煤铝有限公司余热利用电厂工程《岩土工程勘察报告》3.《地基与基础工程施工验收规范》4.《建筑地基处理技术规范》5.现场实际情况6.国家现行有关技术规范及标准二、工程概况:本工程为柳林县森泽煤铝有限公司余热利用发电工程,位于柳林县王家沟乡新民村。现开工项目为化学水车间、机力冷却塔水池、综合水池、回收水池土方开挖工程,化学水车间为框架结构整体呈L型布置,化学水车间部分为36m宽18m高7.9m基础埋深为-2.1m。附属楼长36m宽7.8m高7.2m基础埋深-2.1m。地基处理采用素土夯实法,地基承载力特征值按160Kpa设计。机力冷却塔水池垫层底标高为-1.7m,砼防水等级为S6,水池长度大于20m,为防止水池施工产生裂缝,施工方法可参见05S804总说明,施工方法可任选一种,水池底板、侧壁应连续浇筑,不宜留施工缝,侧壁的洞口加固见《矩形钢筋混凝土蓄水池》,水池抹面之前,应先进行池顶板试水实验及水池满水试验,实验要求见05S804,水池侧壁抹20厚防水砂浆,池底5%防水砂浆找坡,最薄处20mm,坡向出水坑。综合水池池壁构造要求严格按所选国标图集(05S804)中总说明部分执行。混凝土墙上套管洞口必须预留,套管加固详图见国标图集(05S804)中第185页。回收水池±0.000相对标高同主厂房±0.000,其结构配筋严格按照国标图集(05S804)中第15、18、19页,洞口加强等见图集施工。中和水池±0.000相对标高同化学水处理车间±0.000,100立方中和水池依据国标图集《矩形钢筋混凝土蓄水池》(05S804)中100m³矩形蓄水池进行设计,其设计条件、材料详见(05S804)中总说明。中和水池结构配筋严格按照国标图集(05S804)中第29、30、31页进行施工。三、土方开挖施工准备:1.测量放线及测量桩点的保护3(1)在基坑开挖前,根据施工图纸、建筑轴线位置放出土方开挖放坡边线。(2)对场边道路及场内的临时设施做好定位标记,以备观测。(3)所有的坐标点、水准点经甲方提供,项目部设专人对其进行定期检查复核,以确保控制点的准确性。2.夜间施工照明的准备(1)所有用电均从现场配备的配电箱内接引,通过三级配电箱引至土方开挖区域。施工用电必须由电工专门负责,禁止操作工人随意移动。(2)整个施工现场的夜间照明通过架高安置的4个3500W镝灯照明。(3)挖土机操作范围内的夜间照明采用活动灯架,每个灯架安装1KW小碘钨灯,挖土机周边配备活动灯架4个,其中基底挖土工作面2个,坑上装车工作面2个。(4)基坑四周均视情况放置一定数量的照明灯及警戒灯。3.施工机具准备(1)主要机具计划:序号设备名称型号及规格数量单位备注1履带式挖掘机sy360c1台2自卸汽车CQ30-2903台3装载机PYZ22501台4混凝土破碎机QY3001台(2)主要劳动力划:序号主要工种基坑施工阶段备注1管理人员3人2汽车司机3人3机械司机2人4电工1人5测量工2人6土方工6人四、施工方法:土方开挖采用机械大开挖与人工清土相结合的开挖方式。满足开挖条件后,开始按由东向西开挖。基坑土方由履带式反铲挖掘机开挖,人工配合清土。具体步骤:4基坑的开挖步骤为:测量放线→开挖→装土运土→修坡→整平清土→基坑验收1.土方开挖边坡的确定:参考国家相关规范及以往类似工程施工资料,并结合现场情况、土质状况施工,化学水车间放坡系数确定为0.33(见附图)机力冷却塔水池放坡系数确定为0.33,综合泵房、回收水池放坡系数确定为0.4。2.土方开挖方法:本工程开挖深度:自然地坪为-0.3m。化学水车间基底标高为-2.1m,开挖深度1.8m,机力冷却塔基底标高为-1.7m,开挖深度为1.4m,综合水池基底标高为-3m,开挖深度为2.7回收水池-4.85m,开挖深度为4.55m,中和水池暂不确定。开挖选用1台反铲挖掘机1台装载机和4台自卸汽车进行施工,在基坑底每边各留1m施工操...
