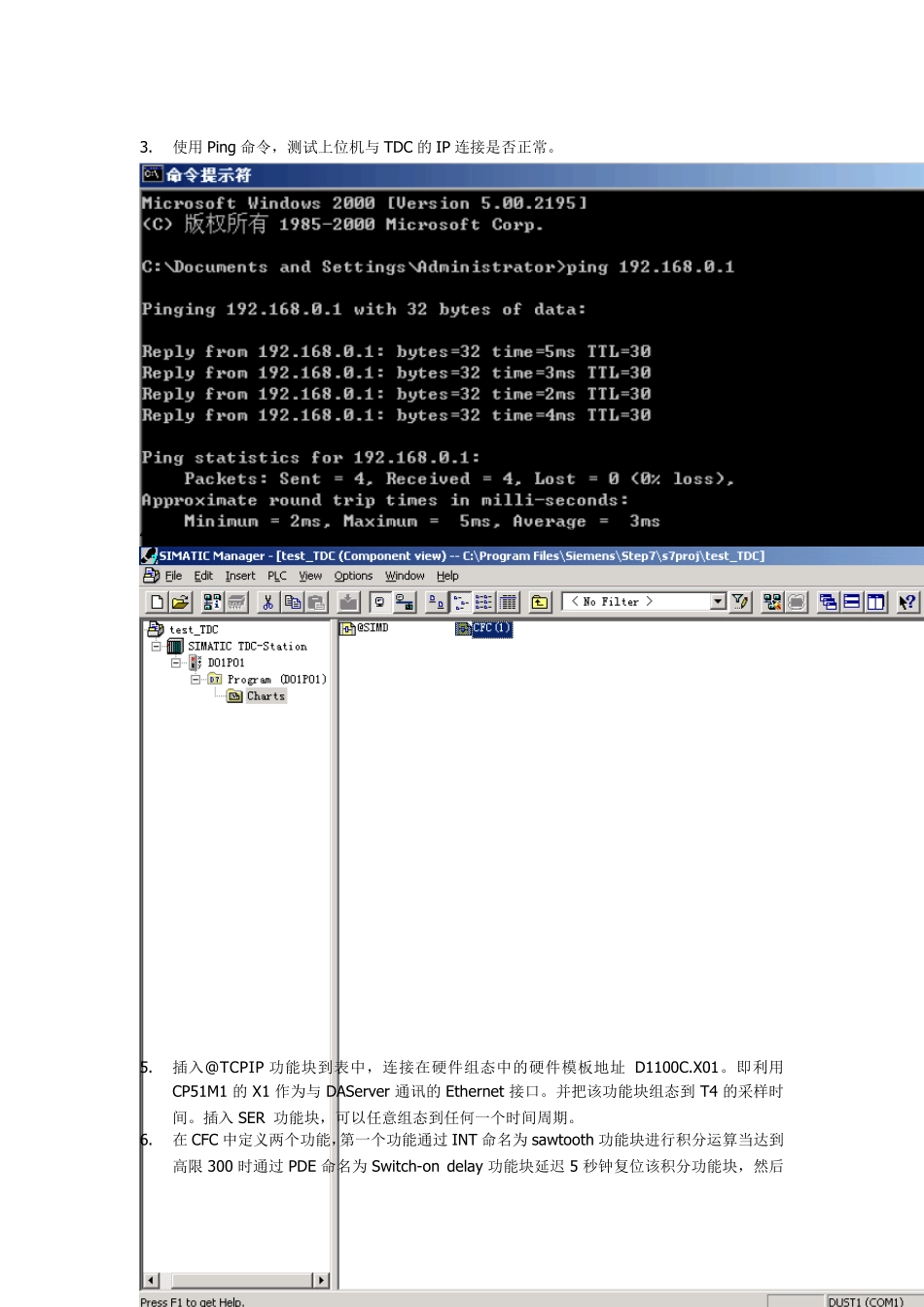

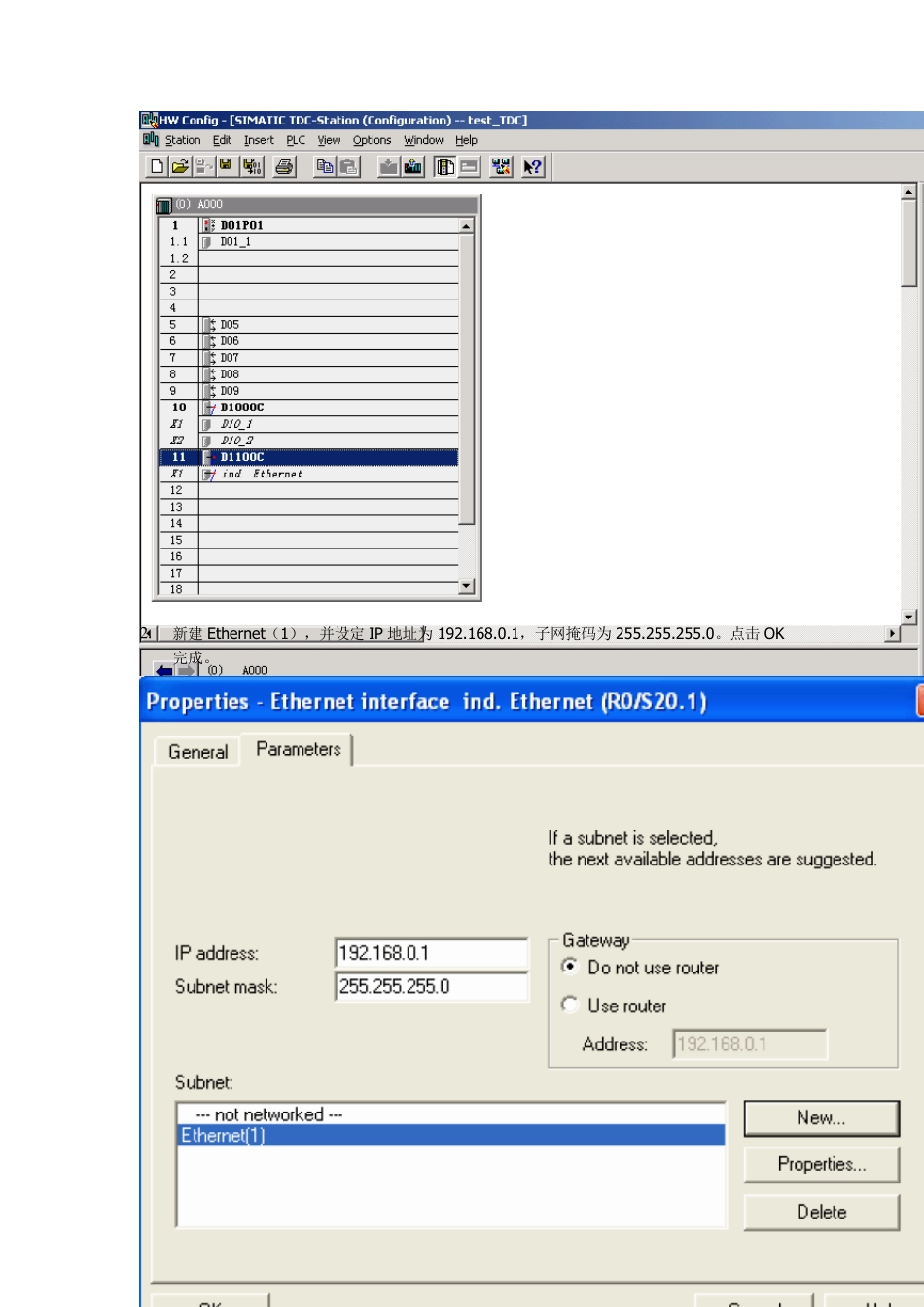

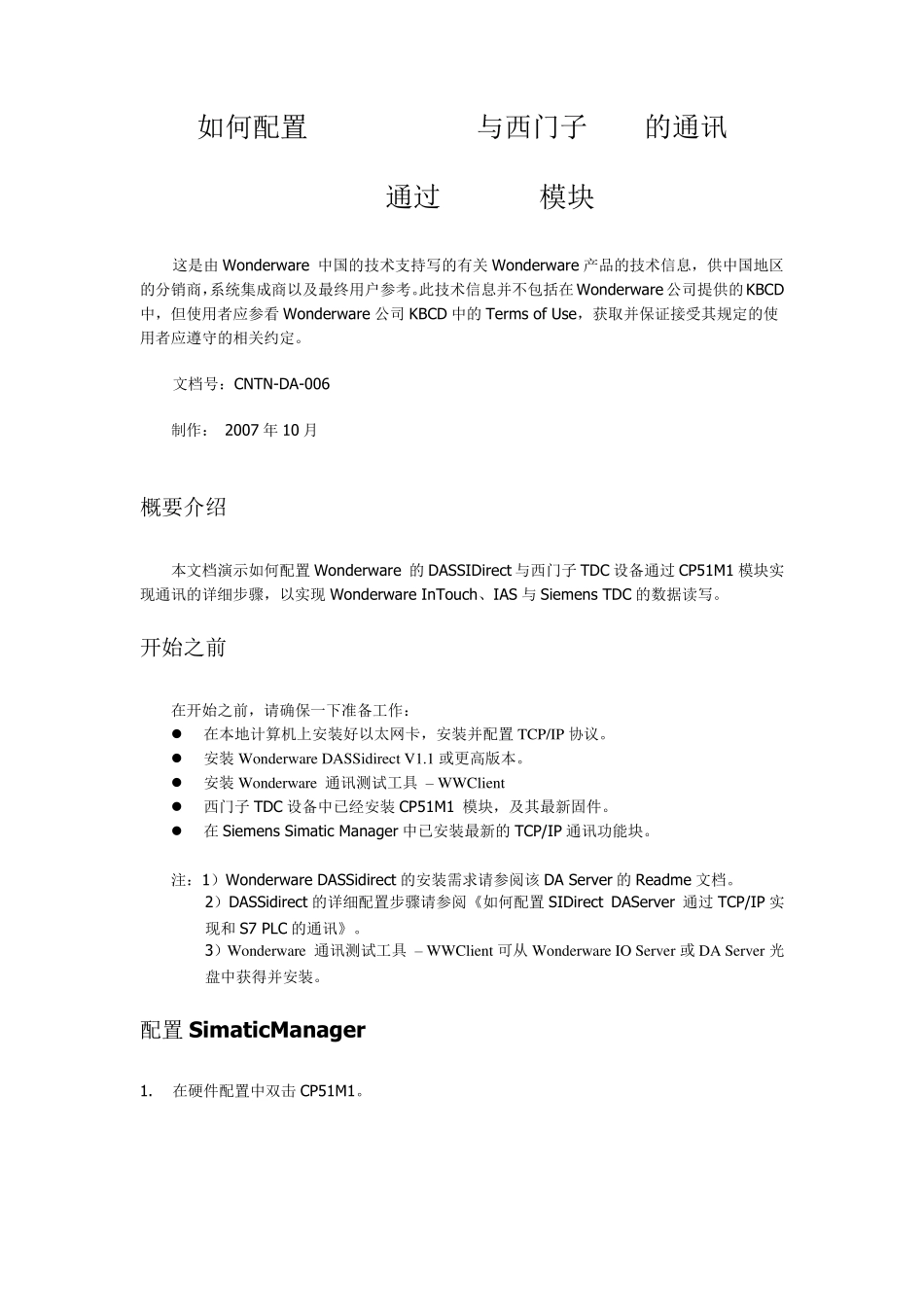

如何配置DASSIDirect与西门子TDC的通讯 -- 通过CP51M1模块 这是由Wonderw are 中国的技术支持写的有关Wonderw are 产品的技术信息，供中国地区的分销商，系统集成商以及最终用户参考。此技术信息并不包括在Wonderw are 公司提供的KBCD中，但使用者应参看Wonderw are 公司KBCD 中的Terms of Use，获取并保证接受其规定的使用者应遵守的相关约定。 文档号：CNTN-DA-006 制作： 2007 年10 月 概要介绍 本文档演示如何配置Wonderw are 的DASSIDirect 与西门子TDC 设备通过CP51M1 模块实现通讯的详细步骤，以实现Wonderw are InTouch、IAS 与Siemens TDC 的数据读写。 开始之前 在开始之前，请确保一下准备工作：  在本地计算机上安装好以太网卡，安装并配置TCP/IP 协议。  安装 Wonderw are DASSidirect V1.1 或更高版本。  安装 Wonderw are 通讯测试工具 – WWClient  西门子TDC 设备中已经安装 CP51M1 模块，及其最新固件。  在Siemens Simatic Manager 中已安装最新的TCP/IP 通讯功能块。 注：1）Wonderw are DASSidirect 的安装需求请参阅该 DA Server 的Readme 文档。 2）DASSidirect 的详细配置步骤请参阅《如何配置SIDirect DAServer 通过TCP/IP 实现和 S7 PLC 的通讯》。 3）Wonderw are 通讯测试工具 – WWClient 可从 Wonderw are IO Server 或 DA Server 光盘中获得并安装。 配置SimaticManager 1. 在硬件配置中双击 CP51M1。 2 . 新建Ethernet（1），并设定IP 地址为192.168.0.1，子网掩码为255.255.255.0。点击 OK完成。 3. 使用Ping 命令，测试上位机与TDC 的IP 连接是否正常。 4. 在 CPU:D01P01 的Chart 中插入一个新的CFC，并双击打开。 5. 插入@TCPIP 功能块到表中，连接在硬件组态中的硬件模板地址 D1100C.X01。即利用CP51M1 的X1 作为与DAServer 通讯的Ethernet 接口。并把该功能块组态到 T4 的采样时间。插入 SER 功能块，可以任意组态到任何一个时间周期。 6. 在 CFC 中定义两个功能，第一个功能通过 INT 命名为 sawtooth 功能块进行积分运算当达到高限 300 时通过 PDE 命名为 Switch-on delay功能块延迟 5 秒钟复位该积分功能块，然后重新积分。插入 BF 功能块命名为 Flash function 实现 BF.Q 的信号每隔 1 秒翻转一次。 7. 在 CFC 的菜单中，选择 Opti...
