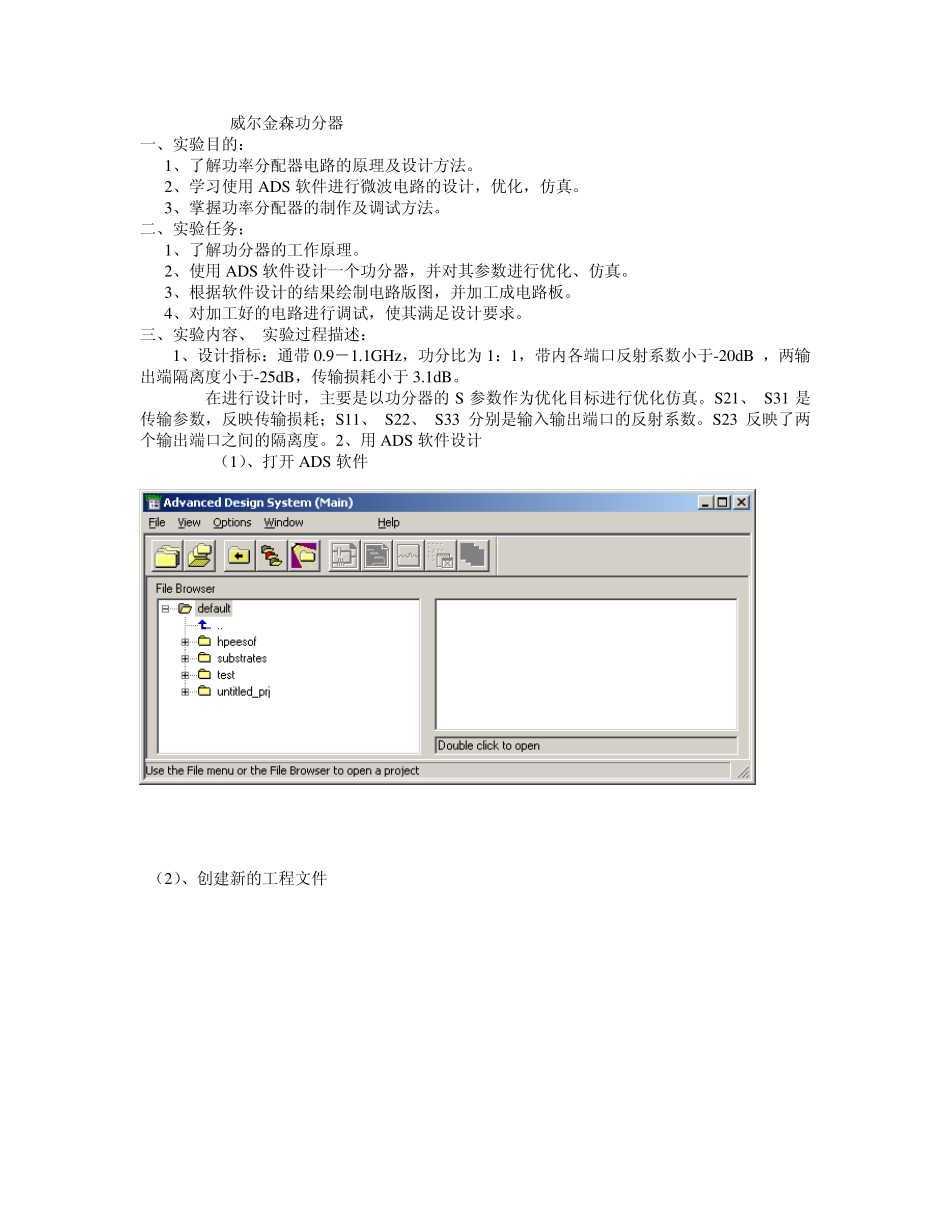

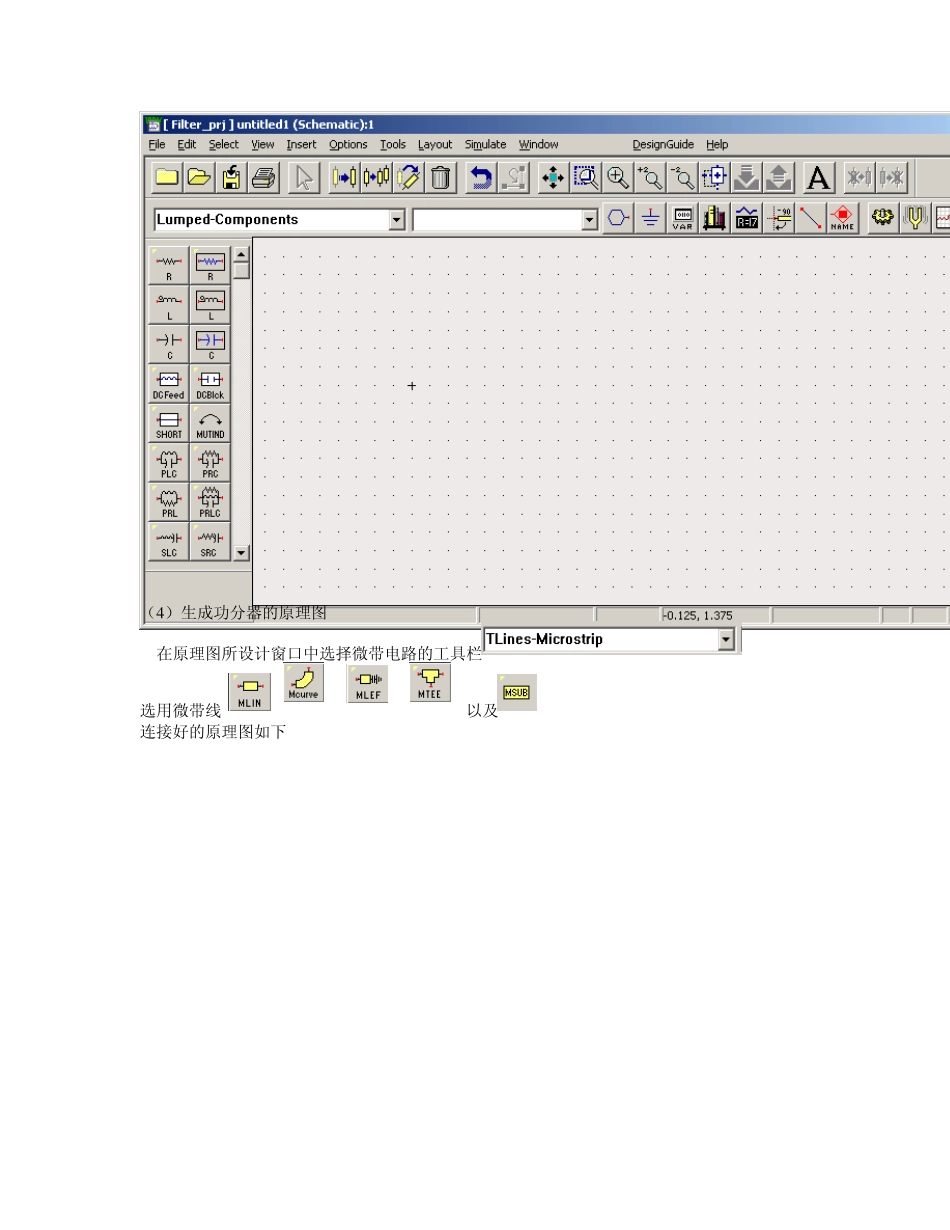

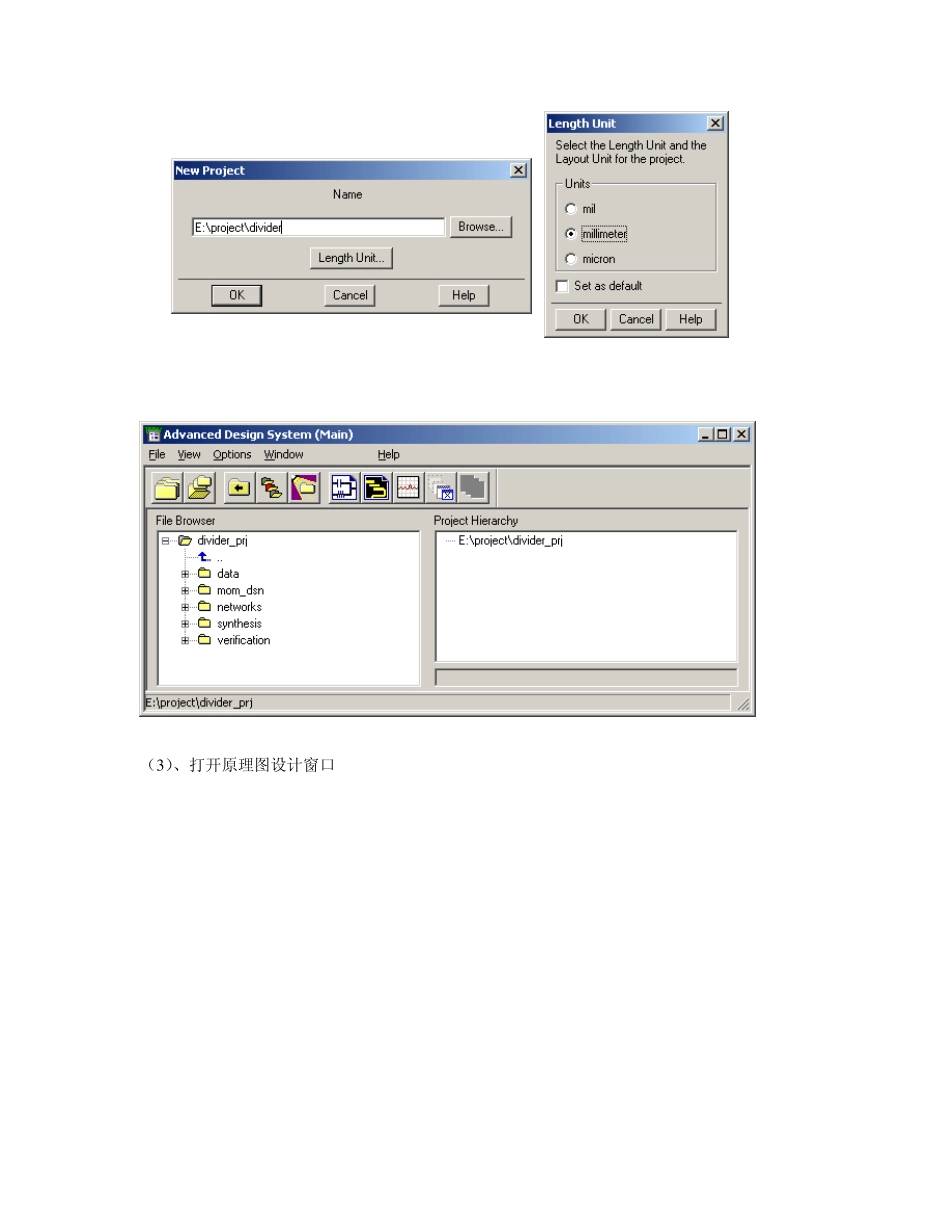

威尔金森功分器 一、实验目的： 1、了解功率分配器电路的原理及设计方法。 2、学习使用 ADS 软件进行微波电路的设计，优化，仿真。 3、掌握功率分配器的制作及调试方法。 二、实验任务： 1、了解功分器的工作原理。 2、使用 ADS 软件设计一个功分器，并对其参数进行优化、仿真。 3、根据软件设计的结果绘制电路版图，并加工成电路板。 4、对加工好的电路进行调试，使其满足设计要求。 三、实验内容、 实验过程描述： 1、设计指标：通带 0.9－1.1GHz，功分比为 1：1，带内各端口反射系数小于-20dB ，两输出端隔离度小于-25dB，传输损耗小于 3.1dB。 在进行设计时，主要是以功分器的 S 参数作为优化目标进行优化仿真。S21、 S31 是传输参数，反映传输损耗；S11、 S22、 S33 分别是输入输出端口的反射系数。S23 反映了两个输出端口之间的隔离度。2、用 ADS 软件设计 （1）、打开 ADS 软件 （2）、创建新的工程文件 （3 ）、打开原理图设计窗口 （4 ）生成功分器的原理图 在原理图所设计窗口中选择微带电路的工具栏 选用微带线 以及 连接好的原理图如下 （5）设置微带电路的基本参数 双击图上的控件MSUB 设置微带线参数 H:基板厚度(1 mm) Er:基板相对介电常数(4.8) Mu r:磁导率(1) Cond:金属电导率(5.88E+7) Hu :封装高度(1.0e+33 mm) T:金属层厚度(0.03 mm) TanD:损耗角正切(1e-4) Rou ngh:表面粗糙度(0 mm) （6）设置微带器件的参数 双击每个微带线设置参数，W、L 分别设为相应的变量或常量，单位 mm，注意上下两臂的对称性。 单击工具栏上的VAR 图标，把变量控件VAR 放置在原理图上，双击该图标弹出变量设置窗口，依次添加 W，L 参数。 中间微带线的长度大约为四分之一波长(根据中心频率用微带线计算工具算出)，各个线宽的初始值可以用微带线计算工具算出，微带线的宽度最窄只能取 0.2 mm(最好取 0.5 mm 以上)。 （7）S 参数仿真电路设计 在原理图设计窗口中选择 S 参数仿真的工具栏 选择Term 放置在功分器三个端口上，用来定义端口1、2 和 3，点击 图标，放置三个地，并按照下页图连接好电路。 选择S 参数扫描控件 放置在原理图中，并设置扫描的频率范围和步长，频率范围根据功分器的指标确定。 可以利用Template 工具，添加 S 参数仿真控件。 设置隔离电阻 隔离电阻要选用贴片薄膜电阻，其宽度和微带线一致。要反复修正电路，让缝隙的宽度既能避...
