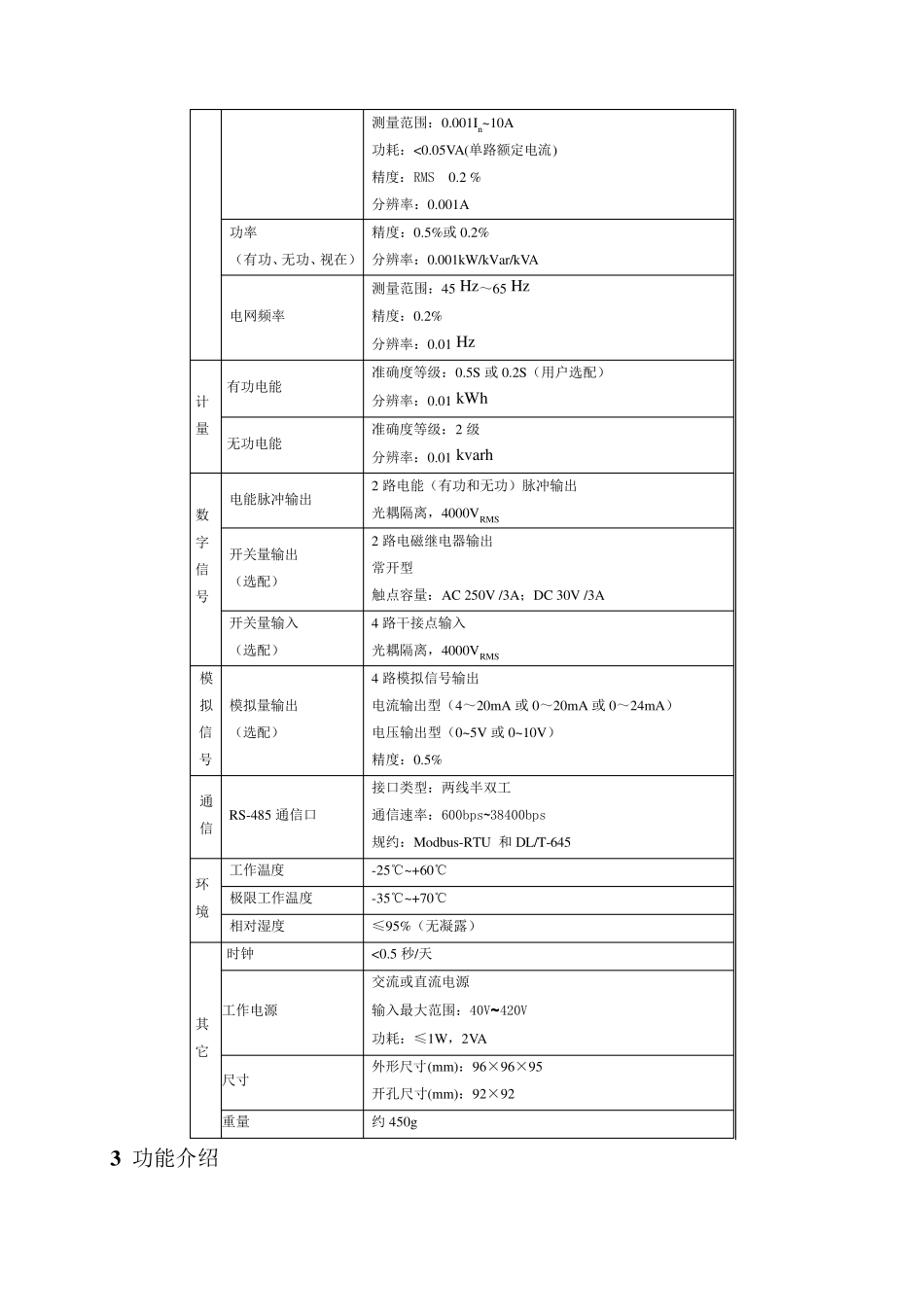

概述 1 .1 产品简介 DTSD342(配置号为9D)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕 LCD 显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数;可计量有功和无功电能;具有复费率电能和复费率需量功能;可配置两路独立的 RS-485 通信接口,支持 MODBUS-RTU 和 DL/T645 双通信规约;具有开关量输入和输出功能,可配置模拟量变送输出功能。 本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。 DTSD342(配置号为9D)三相电子式多功能电能表符合以下标准: GB/T17215.301-2007 多功能电能表 特殊要求 GB/T17215.322-2008 静止式有功电能表(0.2S 级和 0.5S 级) GB/T17215.323-2008 静止式无功电能表(2 级和 3 级) DL/T614-2007 多功能电能表 DL/T645-2007 多功能电能表通信规约 Modbus-RTU 1 .2 产品特点 本仪表采用了高精度采样计量单元和高速MCU 数据处理单元,可实现高精度宽范围准确计量和快速数据分析;采用段码式多行宽视角液晶显示屏,显示内容很丰富;液晶配备白色背光,可满足 黑 暗 环 境 下查 阅 数据的要求;采用非 易 失 存 储 器 存 储 各 类 数据,可长 时 间 保 存 数据且 掉 电不 丢 失 ;采用高精度带 温 补 功能的时 钟 芯 片 ,在 工作 温 度范围内有效 保 证 了时 钟 的准确性 ;支持双通信端 口和工业标准通信规约,组 网便 捷 灵 活 ;选 配不 同 通信模块 ,可满 足 多种 用户 的不 同 接口需求。 2 技 术 指 标 项目 技 术 指 标 接线 形 式 三相三线 、三相四 线 、单相 测 量 电压 参比 电压 Un:AC380V、AC220V、AC100V、AC57.7V 测量范围:10V~700V 功耗 :<0.05VA(单相) 精度:RMS 0.2 % 分辨 率:0.01V 电流 额 定 电流 In:0.3A、1A、1.5A、5A 测量范围:0.001In~10A 功耗:<0.05VA(单路额定电流) 精度:RMS 0.2 % 分辨率:0.001A 功率 (有功、无功、视在) 精度:0.5%或0.2% 分辨率:0.001kW/kVar/kVA 电网频率 测量范围:45 Hz~65 Hz 精度:0.2% 分辨率:0.01 Hz 计 量 有功电能 准确度等级:0.5S 或0.2S(用户选配) 分辨率:0.01 kWh 无功电能 准确度等级:2 级 分辨率:0.01 kvarh 数 字 信 号 电能脉冲...
