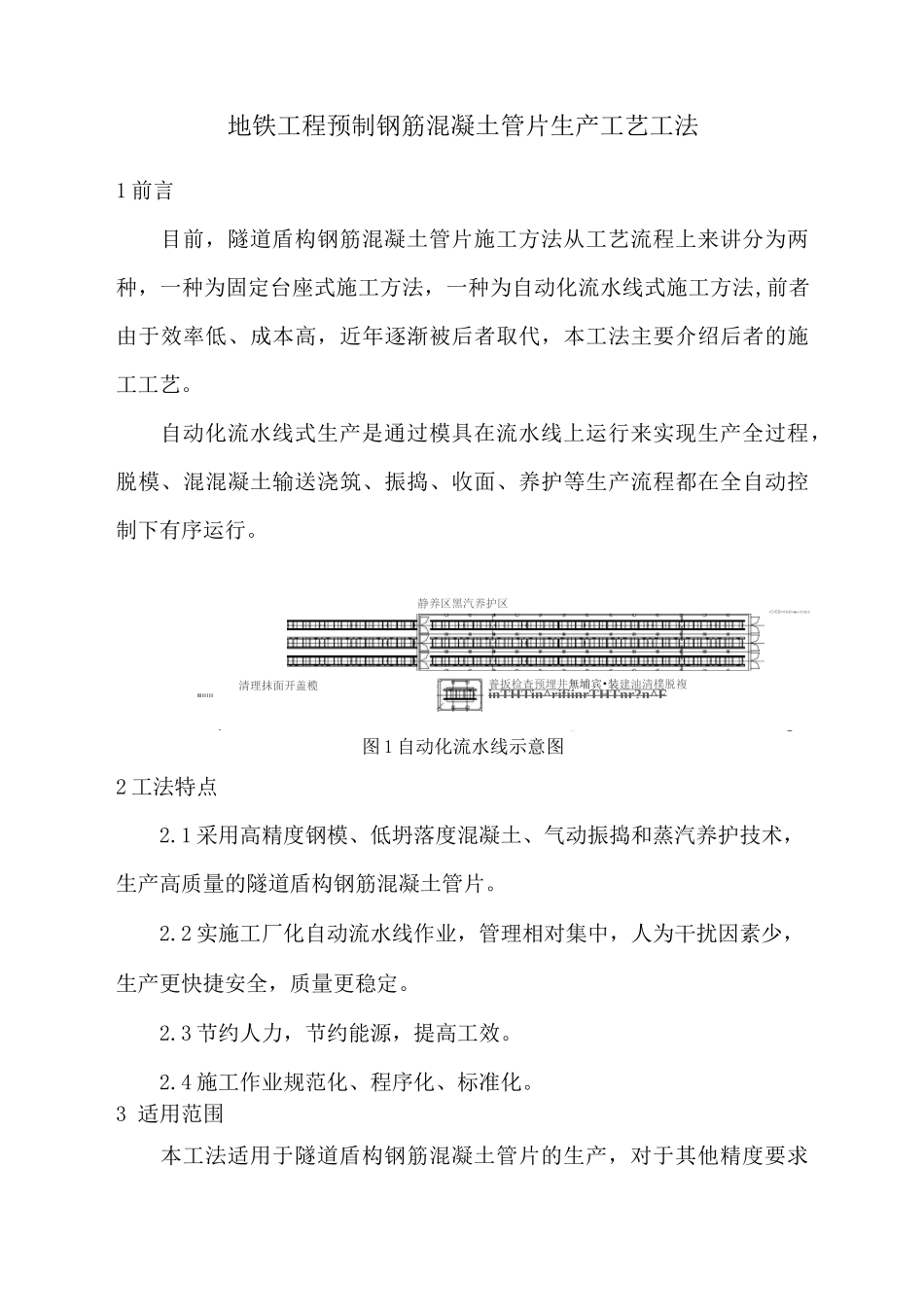

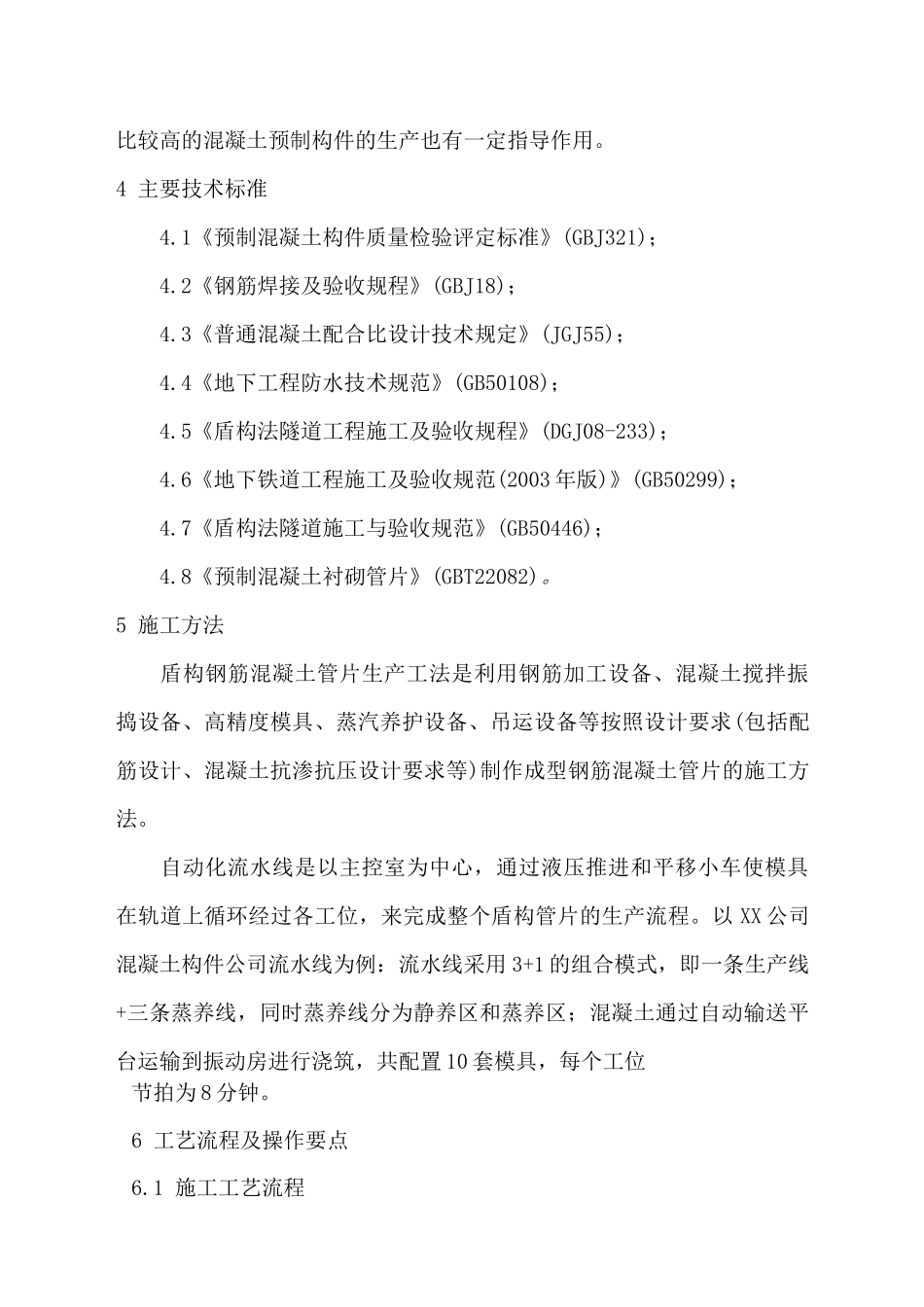

:IIIIIIIfJ地铁工程预制钢筋混凝土管片生产工艺工法1 前言目前，隧道盾构钢筋混凝土管片施工方法从工艺流程上来讲分为两种，一种为固定台座式施工方法，一种为自动化流水线式施工方法,前者由于效率低、成本高，近年逐渐被后者取代，本工法主要介绍后者的施工工艺。自动化流水线式生产是通过模具在流水线上运行来实现生产全过程，脱模、混混凝土输送浇筑、振捣、收面、养护等生产流程都在全自动控制下有序运行。静养区黑汽养护区rCrE$rrmkk/«■»JXRRE图 1 自动化流水线示意图2 工法特点2.1 采用高精度钢模、低坍落度混凝土、气动振捣和蒸汽养护技术，生产高质量的隧道盾构钢筋混凝土管片。2.2 实施工厂化自动流水线作业，管理相对集中，人为干扰因素少，生产更快捷安全，质量更稳定。2.3 节约人力，节约能源，提高工效。2.4 施工作业规范化、程序化、标准化。3 适用范围本工法适用于隧道盾构钢筋混凝土管片的生产，对于其他精度要求H養扳检査预埋井無埔宾•装建油清樸脱複inTHTin^rifiinrTHTnr?n^F清理抹面开盖榄比较高的混凝土预制构件的生产也有一定指导作用。4 主要技术标准4.1《预制混凝土构件质量检验评定标准》(GBJ321)；4.2《钢筋焊接及验收规程》(GBJ18)；4.3《普通混凝土配合比设计技术规定》(JGJ55)；4.4《地下工程防水技术规范》(GB50108)；4.5《盾构法隧道工程施工及验收规程》(DGJ08-233)；4.6《地下铁道工程施工及验收规范(2003 年版)》(GB50299)；4.7《盾构法隧道施工与验收规范》(GB50446)；4.8《预制混凝土衬砌管片》(GBT22082)。5 施工方法盾构钢筋混凝土管片生产工法是利用钢筋加工设备、混凝土搅拌振捣设备、高精度模具、蒸汽养护设备、吊运设备等按照设计要求(包括配筋设计、混凝土抗渗抗压设计要求等)制作成型钢筋混凝土管片的施工方法。自动化流水线是以主控室为中心，通过液压推进和平移小车使模具在轨道上循环经过各工位，来完成整个盾构管片的生产流程。以 XX 公司混凝土构件公司流水线为例：流水线采用 3+1 的组合模式，即一条生产线+三条蒸养线，同时蒸养线分为静养区和蒸养区；混凝土通过自动输送平台运输到振动房进行浇筑，共配置 10 套模具，每个工位节拍为 8 分钟。6 工艺流程及操作要点6.1 施工工艺流程图 2 钢筋混凝土管片自动化流水线生产工艺流程图6.2 操作要点6.2.1 生产准备1 生产线布置应符合工艺要求，并根据产能配置生产设备。2 将模具安装到生产线上后，进行质量验收，包...
