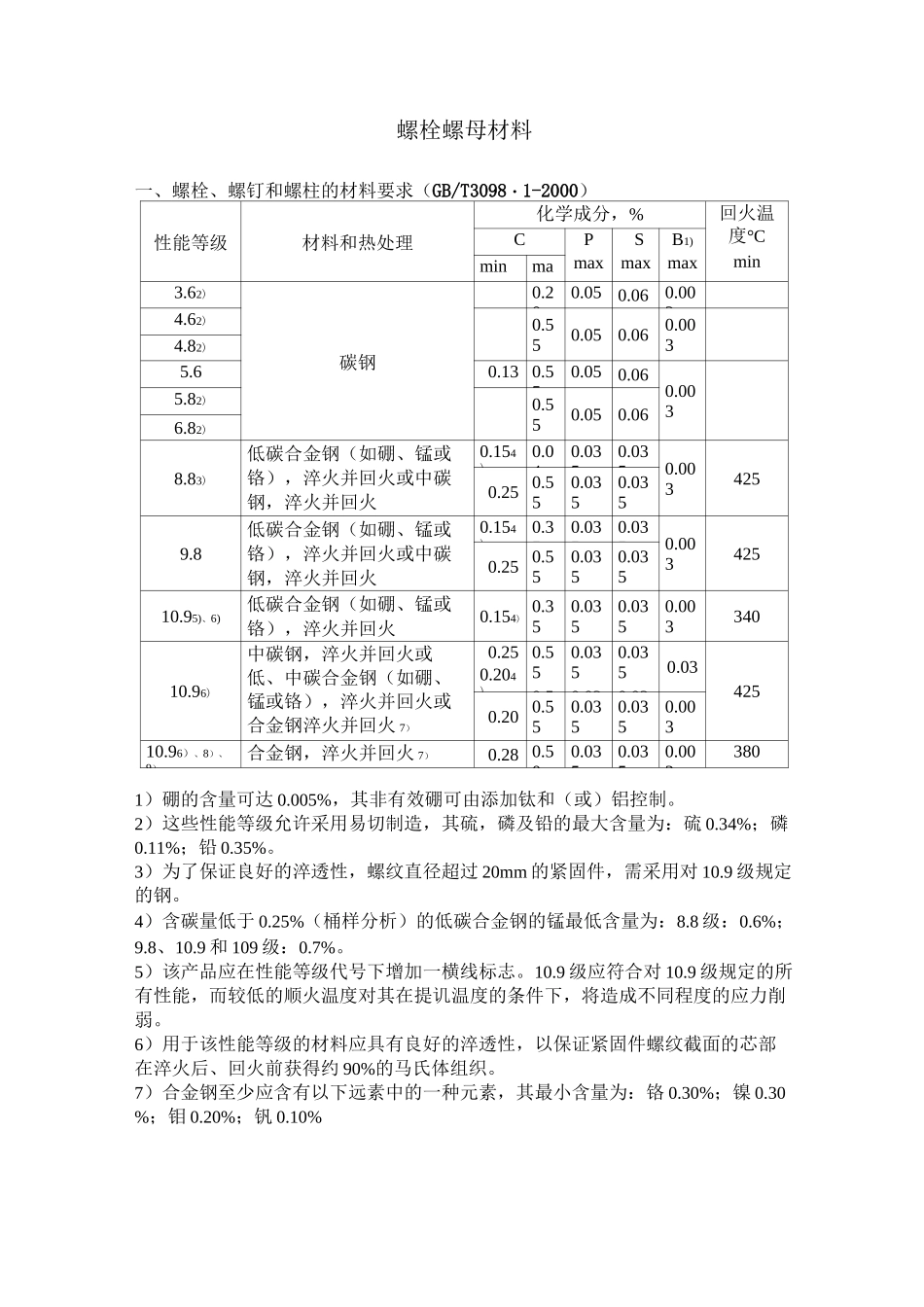

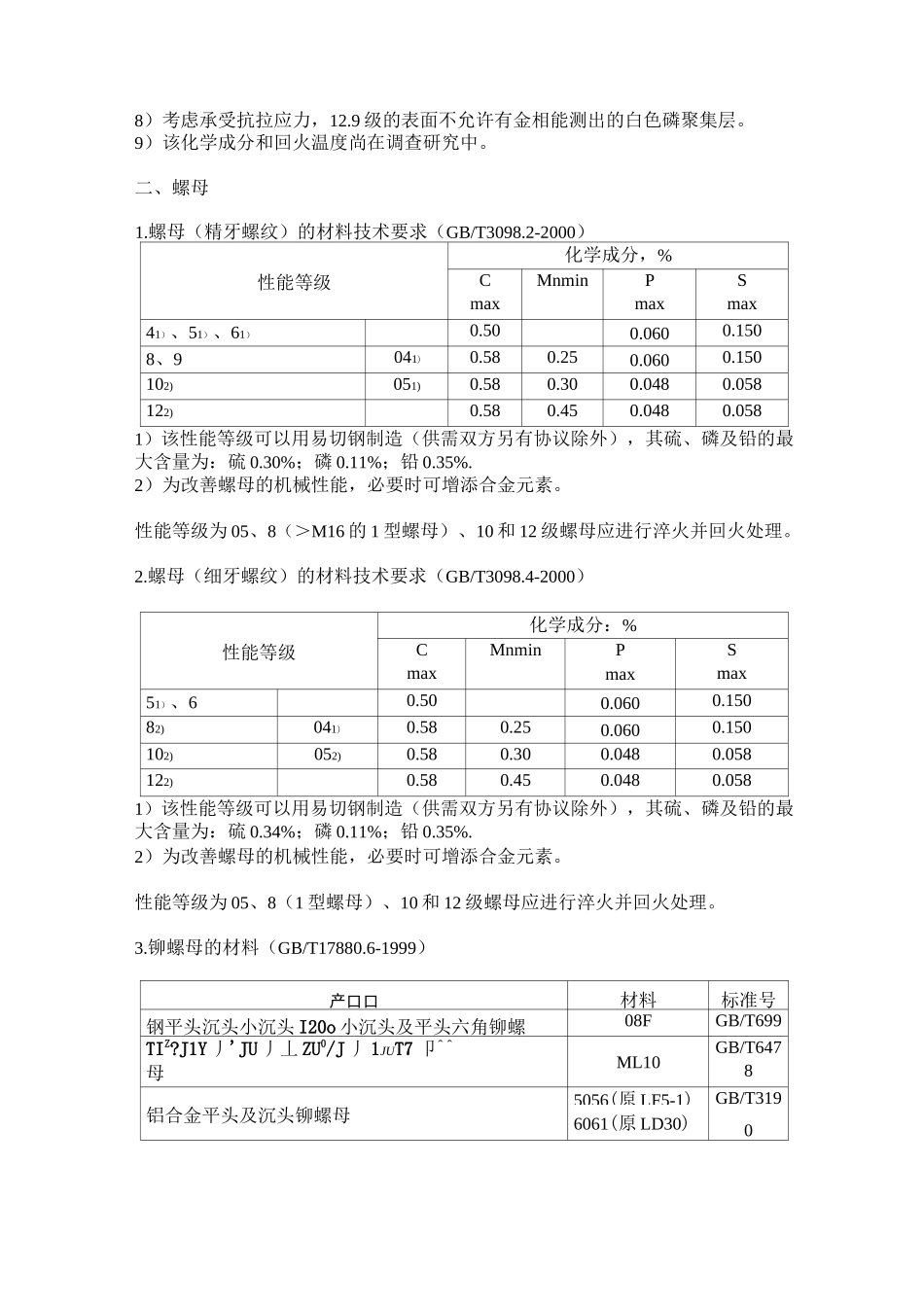

螺栓螺母材料一、螺栓、螺钉和螺柱的材料要求（GB/T3098・1-2000）性能等级材料和热处理化学成分，%回火温度°CminCPmaxSmaxB1)maxminmax3.62)碳钢0.200.050.060.0034.62)0.550.050.060.0034.82)5.60.13 0.550.050.060.0035.82)0.550.050.066.82)8.83)低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154)0.040.0350.0350.0034250.25 0.550.0350.0359.8低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154)0.350.0350.0350.0034250.25 0.550.0350.03510.95)、6)低碳合金钢（如硼、锰或铬），淬火并回火0.154) 0.350.0350.0350.00334010.96)中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢淬火并回火 7）0.250.204)0.550.50.0350.030.0350.030.034250.20 0.550.0350.0350.00310.96）、8）、9）合金钢，淬火并回火 7）0.28 0.500.0350.0350.0033801）硼的含量可达 0.005%，其非有效硼可由添加钛和（或）铝控制。2）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫 0.34%；磷0.11%；铅 0.35%。3）为了保证良好的淬透性，螺纹直径超过 20mm 的紧固件，需采用对 10.9 级规定的钢。4）含碳量低于 0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8 级：0.6%；9.8、10.9 和 109 级：0.7%。5）该产品应在性能等级代号下增加一横线标志。10.9 级应符合对 10.9 级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约 90%的马氏体组织。7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬 0.30%；镍 0.30%；钼 0.20%；钒 0.10%8）考虑承受抗拉应力，12.9 级的表面不允许有金相能测出的白色磷聚集层。9）该化学成分和回火温度尚在调查研究中。二、螺母1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000）性能等级化学成分，%CmaxMnminPmaxSmax41）、51）、61）0.500.0600.1508、9041)0.580.250.0600.150102)051)0.580.300.0480.058122)0.580.450.0480.0581）该性能等级可以用易切钢制造（供需双方另有协议除外），其硫、磷及铅的最大含量为：硫 0.30%；磷 0.11%；铅 0.35%.2）为改善螺母的机械性能，必要时可增添合金元素。性能等级为 05、8（＞M16 的 1 型螺母）、10 和 12 级螺母应进行淬火并回火处...
