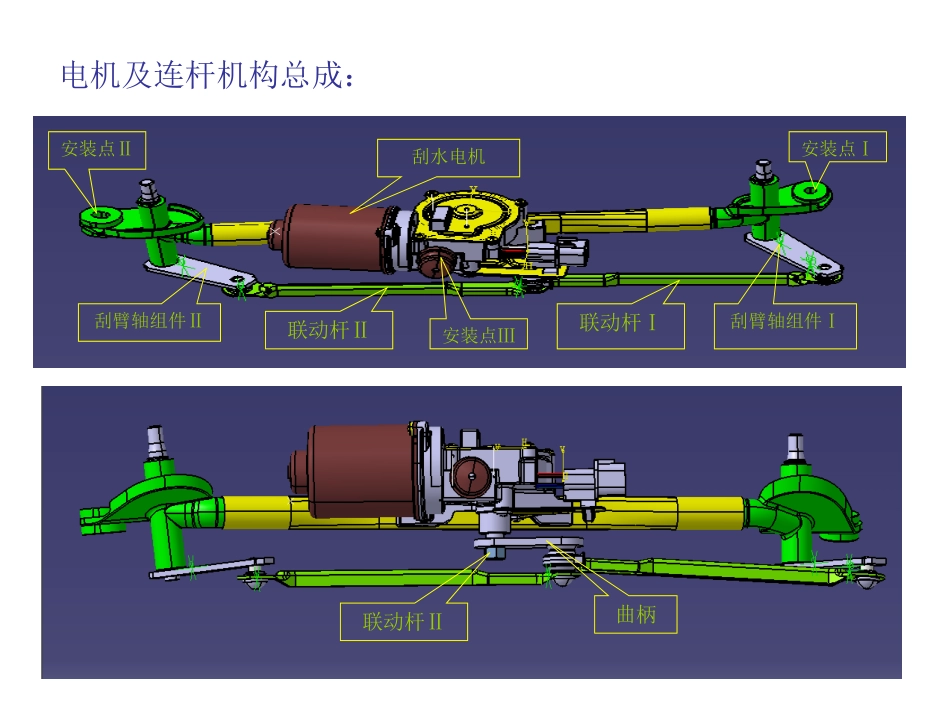

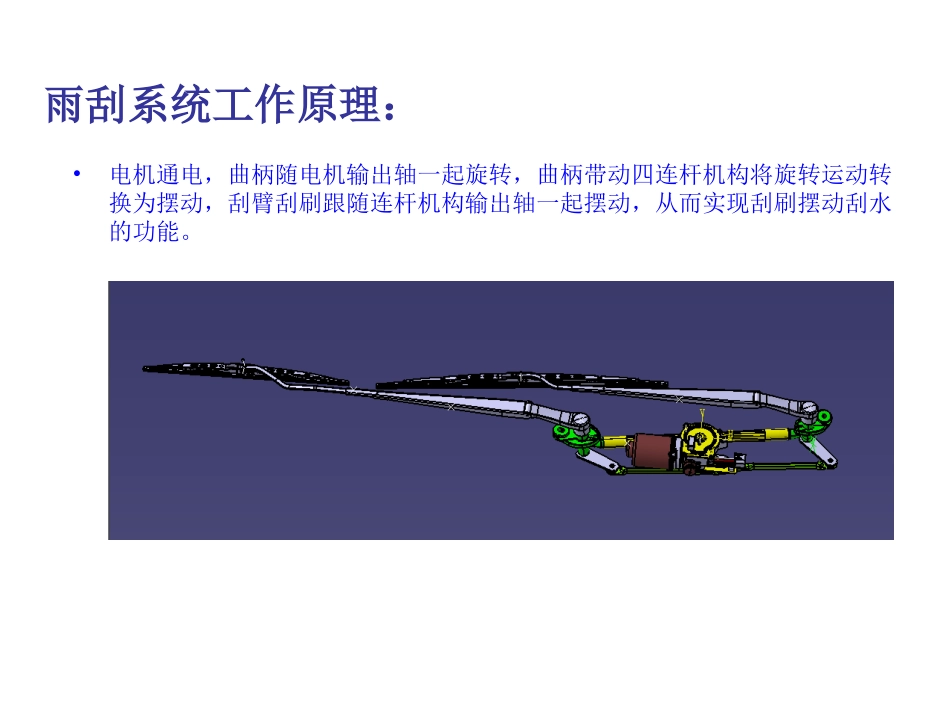

雨刮系统维修手册2013-04-01雨刮系统工作原理：•电机通电，曲柄随电机输出轴一起旋转，曲柄带动四连杆机构将旋转运动转换为摆动，刮臂刮刷跟随连杆机构输出轴一起摆动，从而实现刮刷摆动刮水的功能。电机及连杆机构总成：联动杆Ⅰ联动杆Ⅱ刮臂轴组件Ⅰ刮臂轴组件Ⅱ刮水电机曲柄联动杆Ⅱ安装点Ⅱ安装点Ⅰ安装点Ⅲ刮臂刮刷总成：刮刷组件刮臂组件刮臂轴盖紧固螺母简单的试验判定方法：为了方便非专业人员维修人员对雨刮系统有一个比较清楚而又明了的了解，以便对雨刮系统通过简单的检测方法对其进行维护维修,特制定此方法。1、刮净度试验：试验前需将玻璃及刮片刃口上的尘土及异物清洗干净，打开洗涤器开关，喷水检查刮刷效果，检查方法为：雨刮停止工作4秒后，玻璃上没有影响视野的水痕。2、雨刮系统工作音试验：启动发动机，抬起组合开关手柄，洗涤器喷水工作，同时将雨刮电机置于高速档，此时评价雨刮系统工作无断续的、不规则的、突发性的声音。如：咔咔音、哐啷音等。3、刮刷的可维修性拆装试验：1）、将刮臂向后抬起至自锁位置，此时刮臂应能保持自锁，需在外力的作用下才能回到工作位置。2）、将刮臂抬起至自锁位置，刮刷与刮臂挂钩的装配及拆卸应在不借助工具的条件下，轻松完成。雨刮常见故障模式的诊断和维修方法：故障模式诊断维修方法备注雨刮刮刷刮不干净（所有故障均需调查是主雨刮或副雨刮，只对有故障件进行确认和更换，但维护性的同时清洗主副雨刮是应该的）检查胶条刃口是否附着异物、手感粗糙及凹凸不平胶条刃口附着有异物，由于每个车使用一段时间后，多少均会附着有油污（来源于汽车尾气等）和颗粒状物质，故清洗是必要的。（1）用玻璃清洗剂清洗胶条刃口部位（2）如果玻璃清洗剂清洗效果不佳，则可用工业酒精倒入干净柔软的布进行清查。（3）清洗到胶条无明显可见脏污，手感受胶条刃口无明显粗糙及凹凸感后，检查刮刷刮净效果效果好则OK，如效果不佳则转入下面诊断检查车身玻璃是否干净玻璃表面发雾、有油污状、水在玻璃上不能很好铺展、手摸明显滑腻，同上面，车使用一段时间后，均会出现不洁净状态用玻璃清洗剂清洗玻璃表面，使玻璃表面无油污后检查刮净效果效果好则OK，如效果不佳则转入下面诊断检查刮刷总成是否变形、刮刷、刮臂应无明显变形对胶条异常受力引起的可逆变形进行修复，修复后检查刮净效果效果好则OK，如效果不佳转入下面诊断检查刮臂是否灵活、刮臂压力是否合格刮臂关节处应灵活、无卡滞感，有条件的可测试刮臂压力是否合符规范要求（1）如果刮臂正常则将上述措施后不能满足刮净度要求的刮刷进行更换此种情况仅需更换刮刷总成（2）如有刮臂卡滞、刮臂压力偏小的产品，则进行更换刮臂后进行刮净度检查效果好则保持更换后的新刮臂及原来刮刷，如效果不佳则对刮刷进行更换此种情况需更换刮臂总成及刮刷总成雨刮常见故障模式的诊断和维修方法：故障模式诊断维修方法备注刮刷在玻璃上翻转不畅出现跳动及异响，影响刮净度检查车身玻璃是否干净玻璃表面发雾、有油污状、水在玻璃上不能很好铺展、手摸明显滑腻用玻璃清洗剂清洗玻璃表面，使玻璃表面无油污后检查刮净效果效果好则OK，如效果不佳则转入下面诊断刮刷与刮臂未装配到位未装配到位，刮刷在刮臂上晃动将刮臂挂钩重新挂入刮刷后确认效果效果好则OK，效果不好则对刮臂作攻击角检查刮臂攻击角不符合要求用检具检查攻击角。（在初始位置时应向待刮玻璃方向倾斜1°-7°，最大位置时应向待刮玻璃倾斜1°-7°将活动扳手掐住U形挂钩的两端面校攻击角刮拭效果好则OK，效果不好转入下面诊断连杆机构紧安装点固螺钉松动肉眼观察连杆机构在雨刮工作时刮臂轴晃动厉害将连杆机构与车身安装点螺钉用扳手拧紧，并确认其扭紧力矩。确认效果效果好则OK，效果不好则对刮刷进行更换故障模式诊断维修方法备注刮臂锥孔与刮臂轴打滑将雨刮置于低速或高速档，刮刷出现断续工作，且工作不顺畅。1、将刮臂拆下。2、将连杆机构刮臂轴斜纹齿槽内的铝屑清理干净。3、重新将刮臂装上，请确认螺母拧紧力矩。电机无间隙档电机是否有低速档有低速档能可靠复位1、检查组合开关及控制器连接是否可靠2、更换组合开关或控制器不能...
