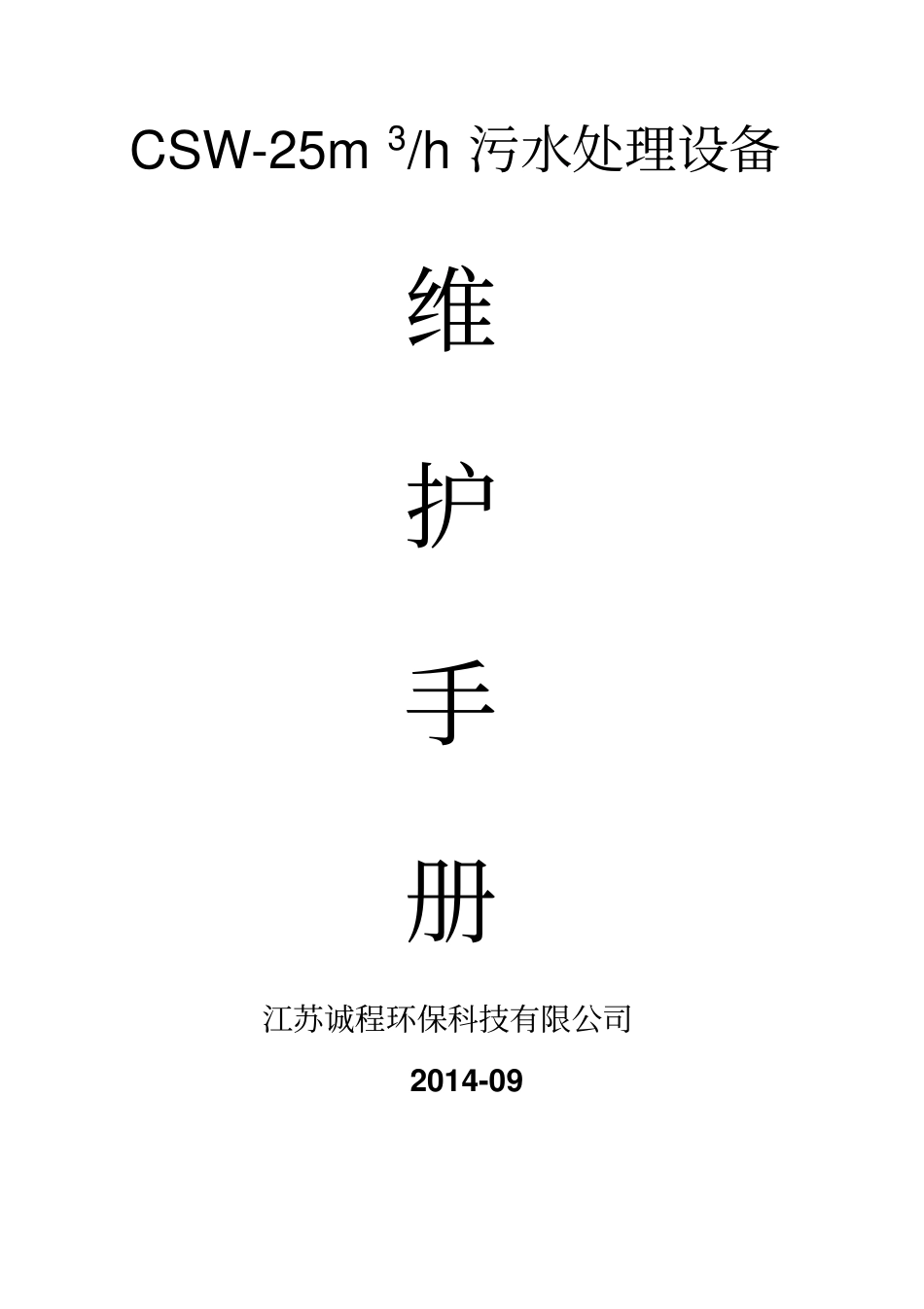

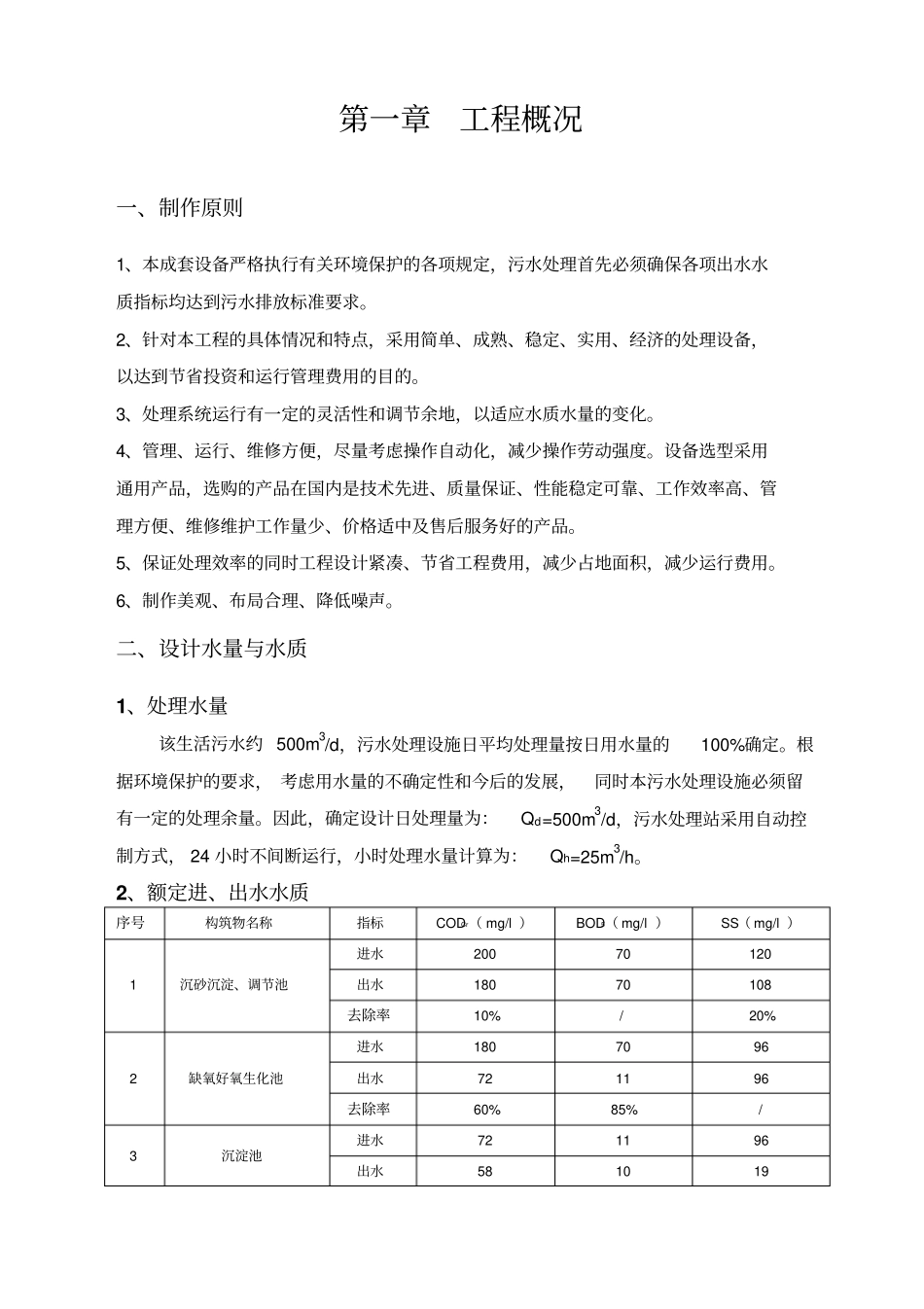

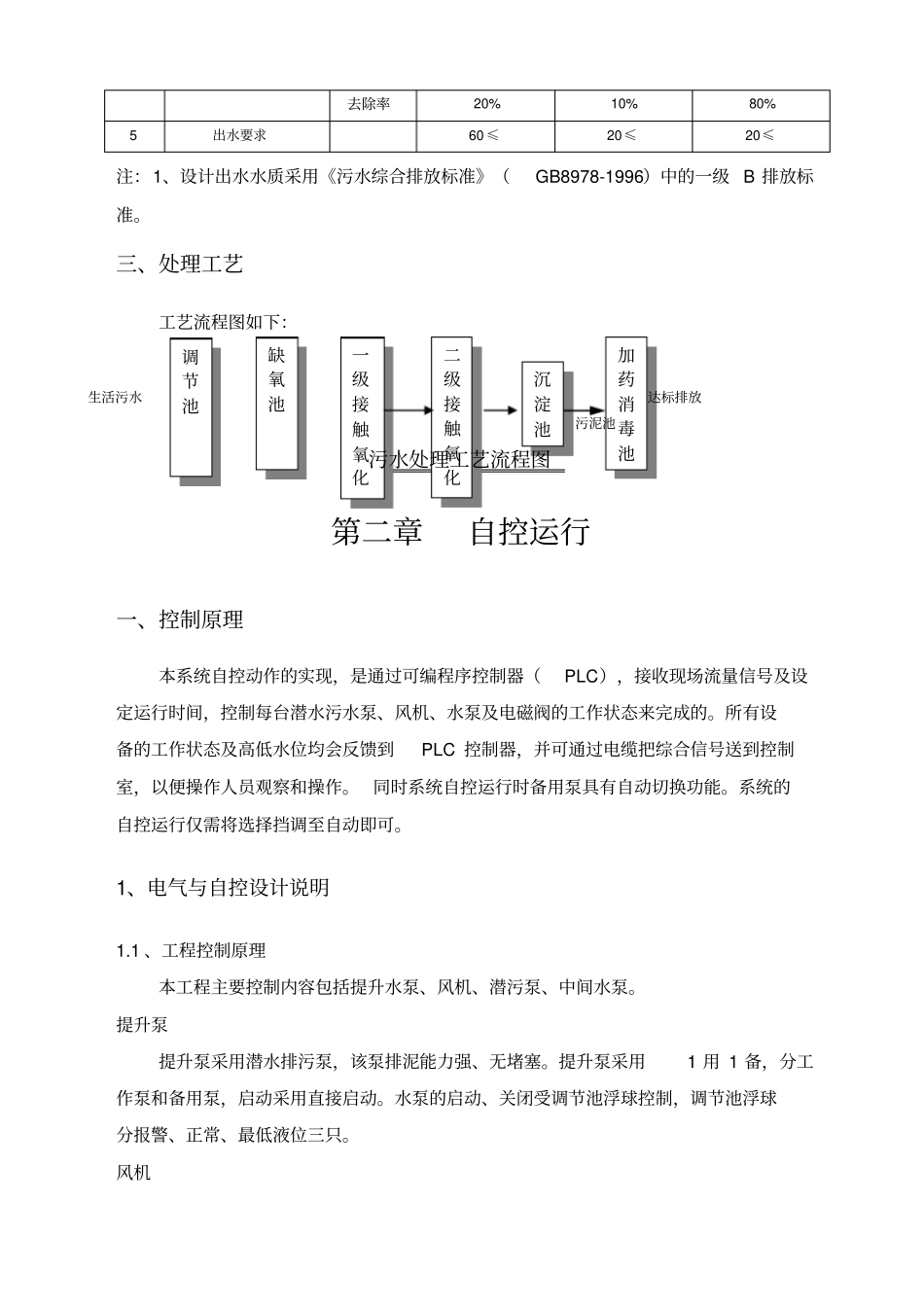

CSW-25m 3/h 污水处理设备维护手册江苏诚程环保科技有限公司2014-09 第一章工程概况一、制作原则1、本成套设备严格执行有关环境保护的各项规定，污水处理首先必须确保各项出水水质指标均达到污水排放标准要求。2、针对本工程的具体情况和特点，采用简单、成熟、稳定、实用、经济的处理设备，以达到节省投资和运行管理费用的目的。3、处理系统运行有一定的灵活性和调节余地，以适应水质水量的变化。4、管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度。设备选型采用通用产品，选购的产品在国内是技术先进、质量保证、性能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售后服务好的产品。5、保证处理效率的同时工程设计紧凑、节省工程费用，减少占地面积，减少运行费用。6、制作美观、布局合理、降低噪声。二、设计水量与水质1、处理水量该生活污水约 500m3/d，污水处理设施日平均处理量按日用水量的100%确定。根据环境保护的要求， 考虑用水量的不确定性和今后的发展，同时本污水处理设施必须留有一定的处理余量。因此，确定设计日处理量为：Qd=500m3/d，污水处理站采用自动控制方式， 24 小时不间断运行，小时处理水量计算为：Qh=25m3/h。2、额定进、出水水质序号构筑物名称指标CODCr（ mg/l ）BOD5（ mg/l ）SS（ mg/l ）1 沉砂沉淀、调节池进水200 70 120 出水180 70 108 去除率10% / 20% 2 缺氧好氧生化池进水180 70 96 出水72 11 96 去除率60% 85% / 3 沉淀池进水72 11 96 出水58 10 19 去除率20% 10% 80% 5 出水要求60 ≤20≤20≤注：1、设计出水水质采用《污水综合排放标准》（GB8978-1996）中的一级 B 排放标准。三、处理工艺工艺流程图如下：生活污水达标排放污泥池污水处理工艺流程图第二章自控运行一、控制原理本系统自控动作的实现，是通过可编程序控制器（PLC），接收现场流量信号及设定运行时间，控制每台潜水污水泵、风机、水泵及电磁阀的工作状态来完成的。所有设备的工作状态及高低水位均会反馈到PLC 控制器，并可通过电缆把综合信号送到控制室，以便操作人员观察和操作。 同时系统自控运行时备用泵具有自动切换功能。系统的自控运行仅需将选择挡调至自动即可。1、电气与自控设计说明1.1 、工程控制原理本工程主要控制内容包括提升水泵、风机、潜污泵、中间水泵。提升泵提升泵采用潜水排污泵，该泵排泥能力强、无堵塞。提升泵采用1 用 1 备，...
