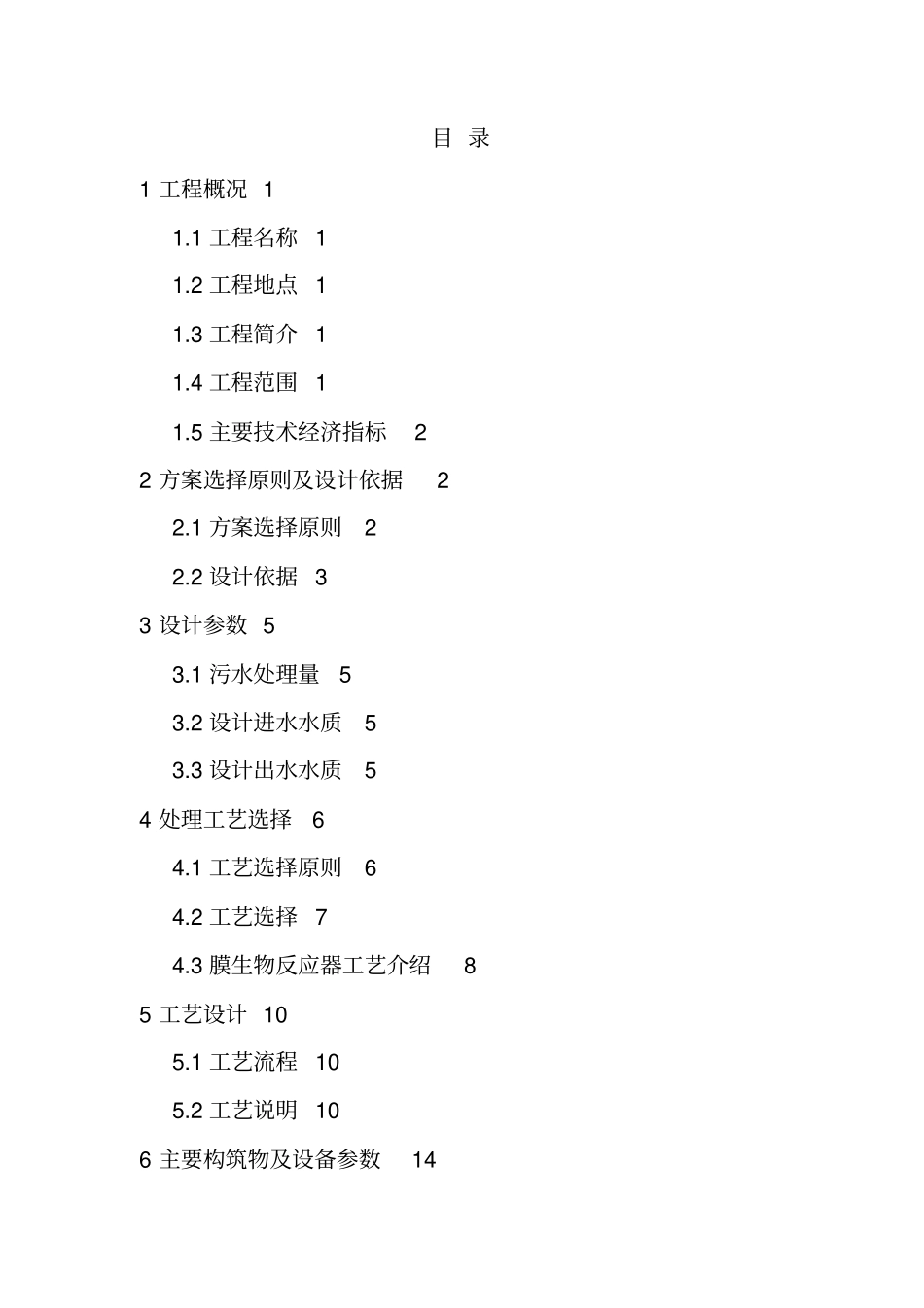

生活污水处理回用工程设计方案2007 年 07 月目 录1 工程概况 1 1.1 工程名称 1 1.2 工程地点 1 1.3 工程简介 1 1.4 工程范围 1 1.5 主要技术经济指标2 2 方案选择原则及设计依据2 2.1 方案选择原则2 2.2 设计依据 3 3 设计参数 5 3.1 污水处理量5 3.2 设计进水水质5 3.3 设计出水水质5 4 处理工艺选择6 4.1 工艺选择原则6 4.2 工艺选择 7 4.3 膜生物反应器工艺介绍8 5 工艺设计 10 5.1 工艺流程 10 5.2 工艺说明 10 6 主要构筑物及设备参数14 6.1 主要构筑物一览表14 6.2 主要设备参数一览表15 7 工程设计说明18 7.1 总图设计 18 7.2 建筑设计 18 7.3 结构设计 18 7.4 电气设计 20 7.5 自控设计 22 7.6 采暖、通风设计23 8 工程投资估算23 8.1 工程投资 23 8.2 工程投资估算表24 9 运行费用分析27 9.1 工资费用 28 9.2 药剂费用 28 9.3 耗电费用 28 9.4 直接运行费用29 10 效益分析 29 10.1 环境效益分析29 10.2 经济效益分析30 11 附件 30 11.1 工艺流程图30 11.2 平面布置图30 1工程概况1.1 工程名称某生活污水处理回用工程。1.2 工程地点××××。1.3 工程简介目前，项目区内的生活污水未经处理直接排放，不但影响人们的生活，也污染了周围的环境，故对项目区内产生的污水进行处理，经处理后的出水用作景观用水，既减少对环境的污染，有能有效利用水资源，节约水源。本项目所要处理的污水为生活污水，处理量为500m3/d，出水用作景观水。要求污水经处理后达到国家标准《城市污水再生利用景观环境用水水质》 （ GB/T18921-2002 ）中观赏性景观环境用水的限值。1.4 工程范围500m3/d的生活污水处理工程所需的设备、建（构）筑物（ 800m3/d）及配套辅助设施的工艺、土建、电气、仪表、给排水等相关专业设计内容。污水处理站进出水管道、道路、绿化、供电、通讯线路设计不在本方案设计范围内。1.5 主要技术经济指标序号项目指标1 处理规模500m3/d 2 进水水质生活污水3 出水水质《城市污水再生利用景观环境用水水质》（GB/T18921-2002 ）4 采用工艺膜生物反应器工艺（MBR ）5 占地面积540m2 6 工程总投资320.00 万元7 直接运行费用0.62 元/m3 水2方案选择原则及设计依据2.1 方案选择原则（1）技术先进性原则。污水处理回用工程一方面应体现环保理念；另一方面是再生水回用系统的先进性。所使用的工艺和...
