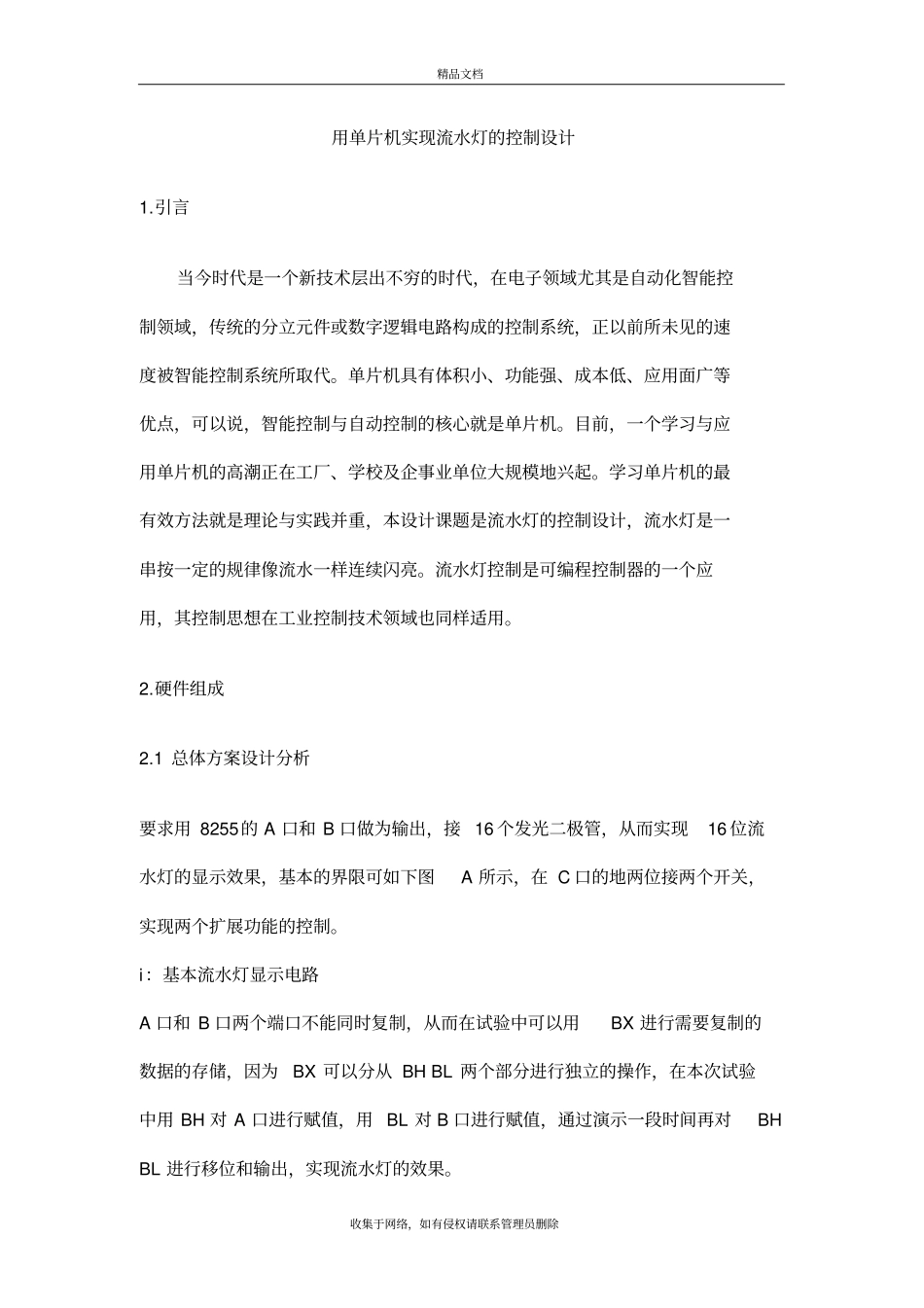

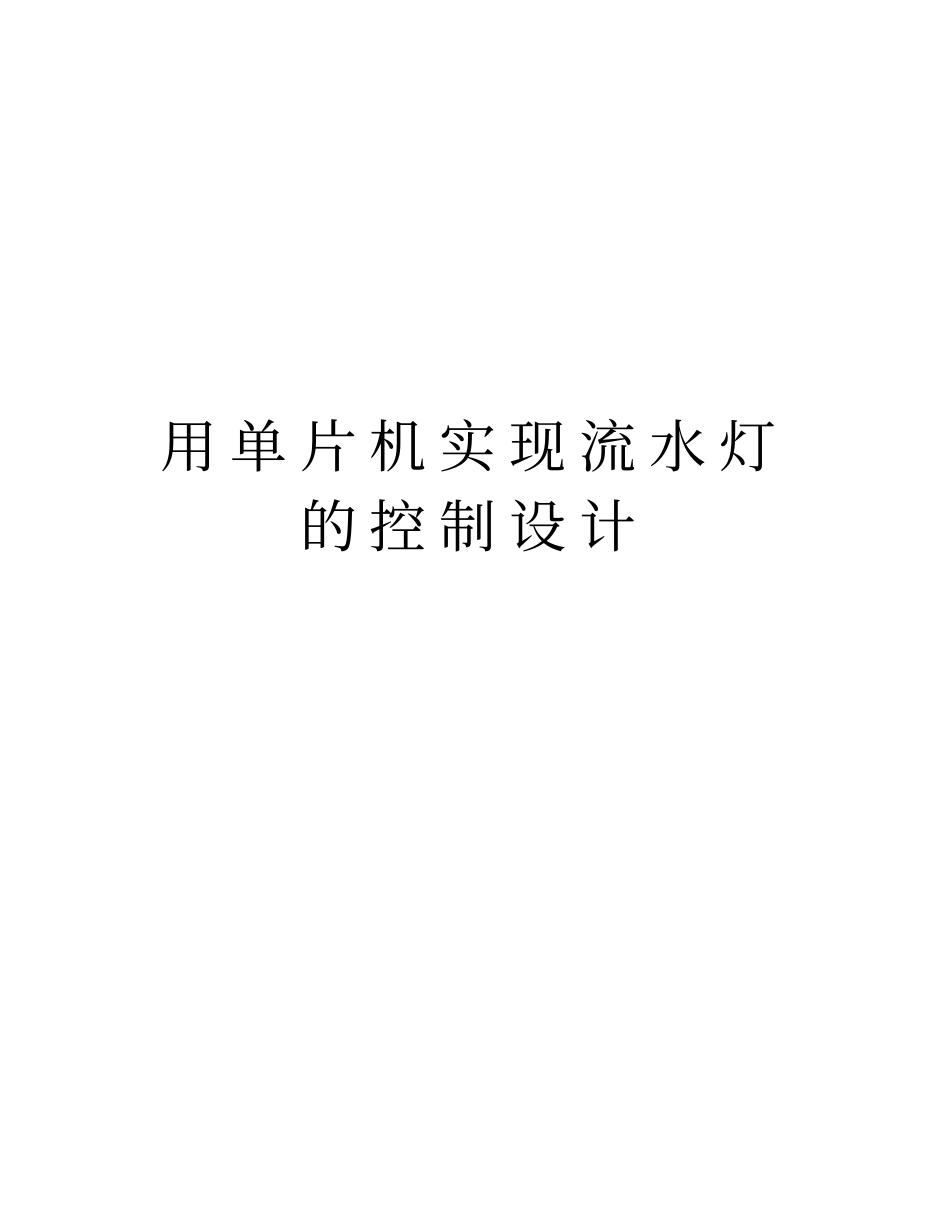

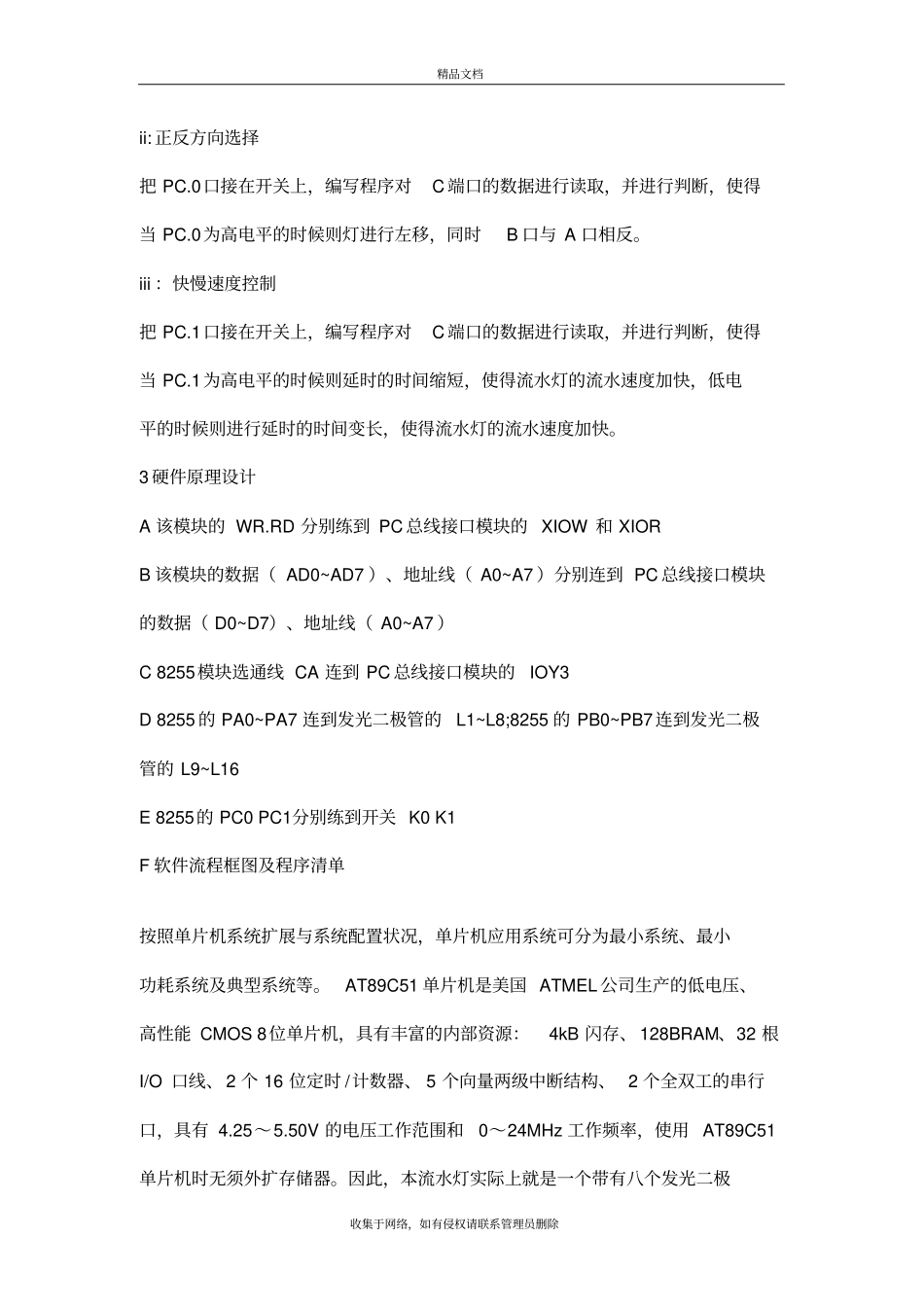

用 单 片 机 实 现 流 水 灯的 控 制 设 计精品文档收集于网络，如有侵权请联系管理员删除用单片机实现流水灯的控制设计1.引言当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。学习单片机的最有效方法就是理论与实践并重，本设计课题是流水灯的控制设计，流水灯是一串按一定的规律像流水一样连续闪亮。流水灯控制是可编程控制器的一个应用，其控制思想在工业控制技术领域也同样适用。2.硬件组成2.1 总体方案设计分析要求用 8255的 A 口和 B 口做为输出，接 16 个发光二极管，从而实现16 位流水灯的显示效果，基本的界限可如下图A 所示，在 C 口的地两位接两个开关，实现两个扩展功能的控制。i：基本流水灯显示电路A 口和 B 口两个端口不能同时复制，从而在试验中可以用BX 进行需要复制的数据的存储，因为BX 可以分从 BH BL 两个部分进行独立的操作，在本次试验中用 BH 对 A 口进行赋值，用 BL 对 B 口进行赋值，通过演示一段时间再对BH BL 进行移位和输出，实现流水灯的效果。精品文档收集于网络，如有侵权请联系管理员删除ii: 正反方向选择把 PC.0口接在开关上，编写程序对C 端口的数据进行读取，并进行判断，使得当 PC.0为高电平的时候则灯进行左移，同时B 口与 A 口相反。iii ：快慢速度控制把 PC.1口接在开关上，编写程序对C 端口的数据进行读取，并进行判断，使得当 PC.1为高电平的时候则延时的时间缩短，使得流水灯的流水速度加快，低电平的时候则进行延时的时间变长，使得流水灯的流水速度加快。3 硬件原理设计A 该模块的 WR.RD 分别练到 PC 总线接口模块的 XIOW 和 XIOR B 该模块的数据（ AD0~AD7 ）、地址线（ A0~A7 ）分别连到 PC 总线接口模块的数据（ D0~D7）、地址线（ A0~A7 ）C 8255模块选通线 CA 连到 PC 总线接口模块的IOY3 D 8255 的 PA0~PA7 连到发光二极管的L1~L8;8255 的 PB0~PB7连到发光二极管的 L9~L16 E 8255的 PC0 PC1分别练到开关 K0 K1 F 软件流程框图及程序清单按照单片机系统扩展与系统配置状况，单片机应用系统可分为...
