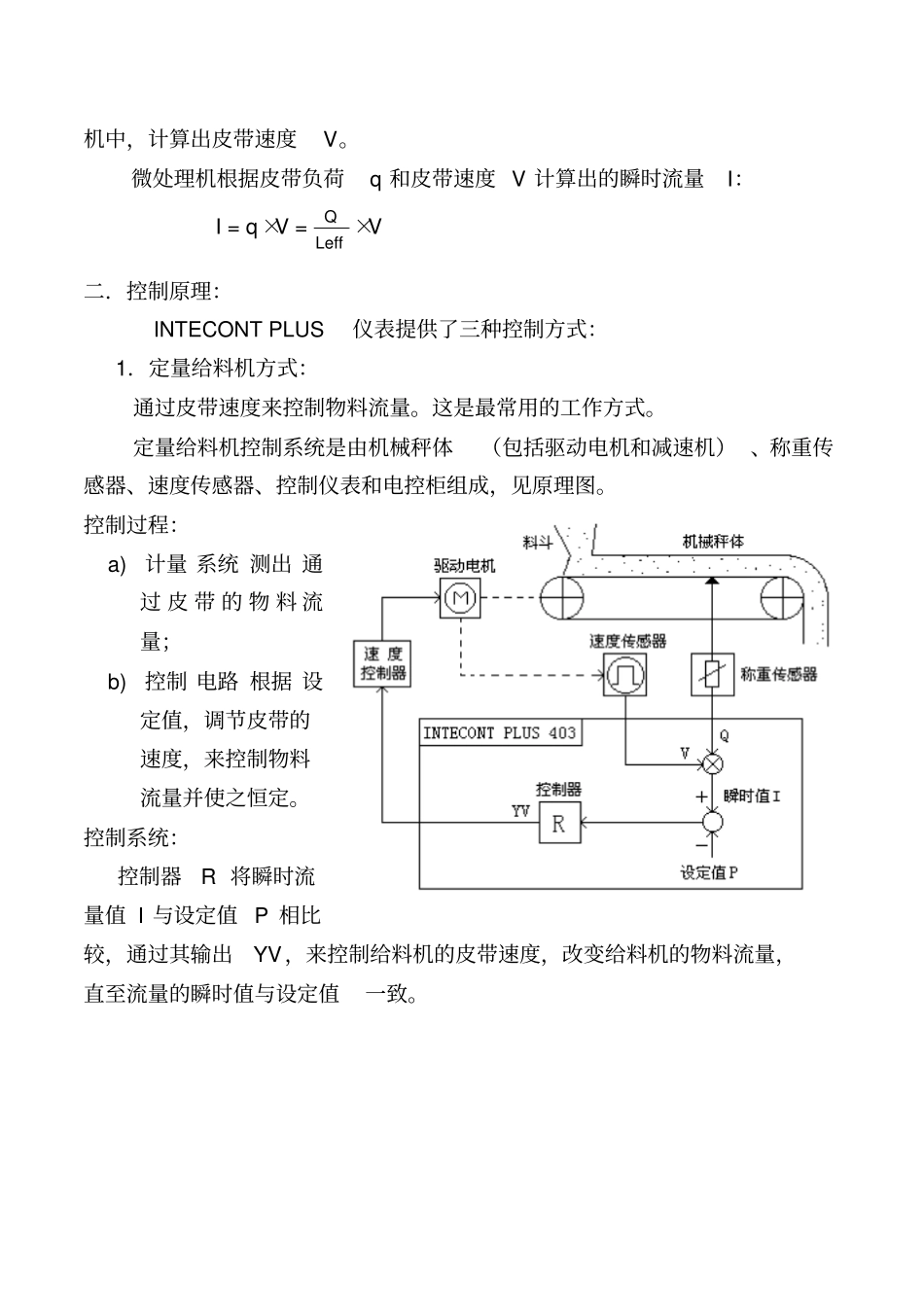

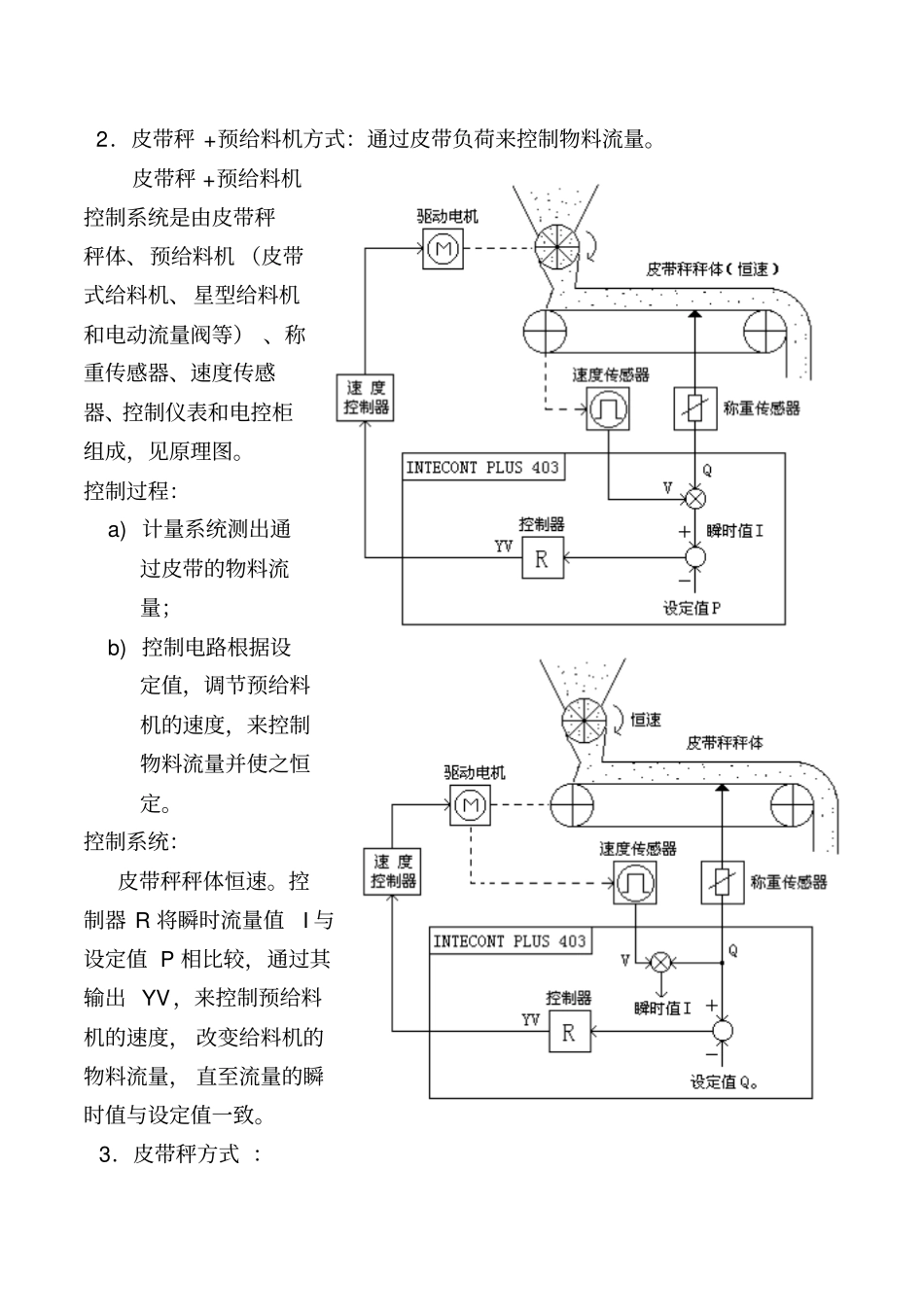

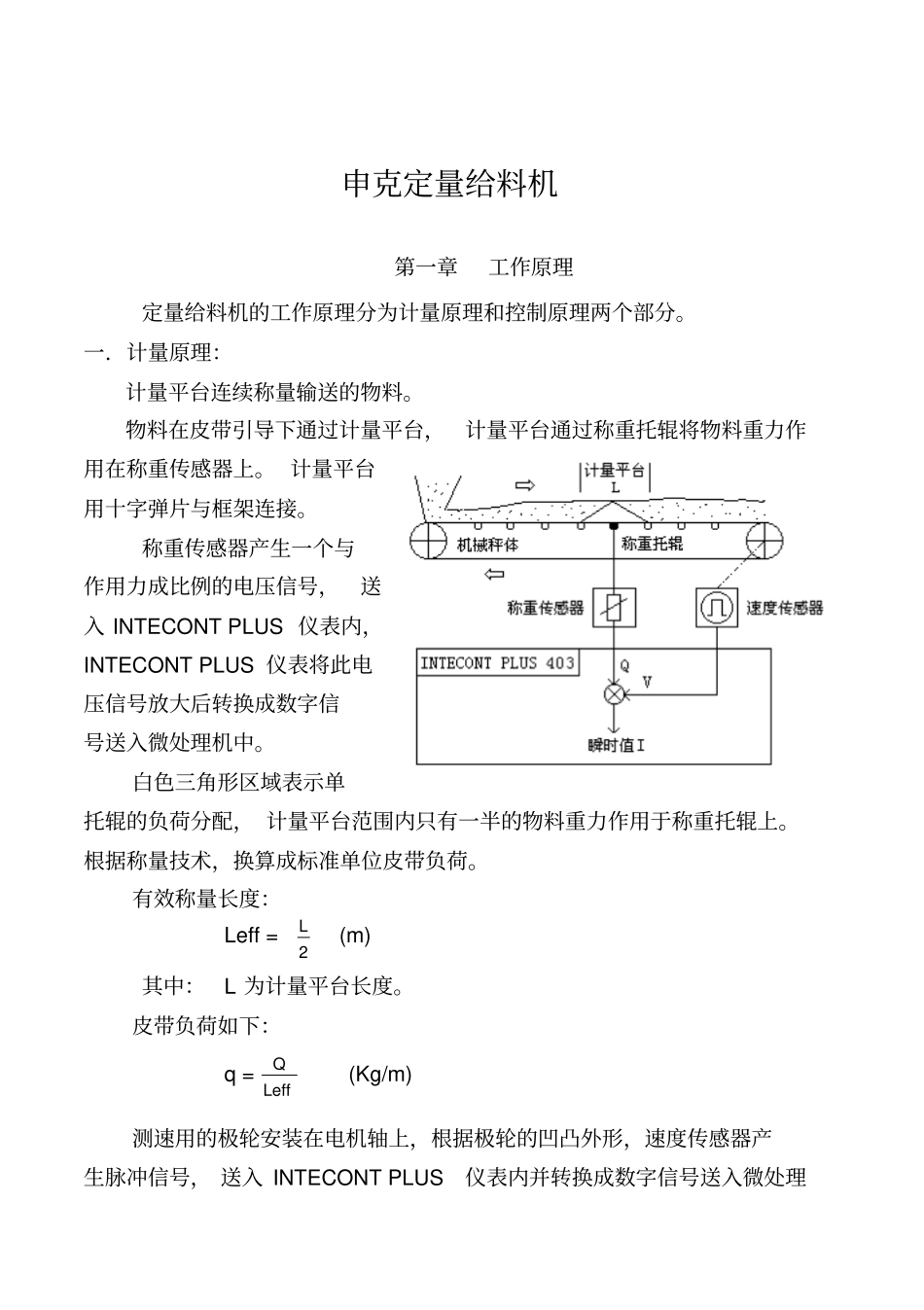

申克定量给料机第一章工作原理定量给料机的工作原理分为计量原理和控制原理两个部分。一．计量原理：计量平台连续称量输送的物料。物料在皮带引导下通过计量平台，计量平台通过称重托辊将物料重力作用在称重传感器上。 计量平台用十字弹片与框架连接。称重传感器产生一个与作用力成比例的电压信号，送入 INTECONT PLUS 仪表内，INTECONT PLUS 仪表将此电压信号放大后转换成数字信号送入微处理机中。白色三角形区域表示单托辊的负荷分配， 计量平台范围内只有一半的物料重力作用于称重托辊上。根据称量技术，换算成标准单位皮带负荷。有效称量长度：Leff =2L (m) 其中：L 为计量平台长度。皮带负荷如下：q =LeffQ(Kg/m) 测速用的极轮安装在电机轴上，根据极轮的凹凸外形，速度传感器产生脉冲信号， 送入 INTECONT PLUS仪表内并转换成数字信号送入微处理机中，计算出皮带速度V。微处理机根据皮带负荷q 和皮带速度 V 计算出的瞬时流量I：I = q ×V =LeffQ ×V 二．控制原理：INTECONT PLUS 仪表提供了三种控制方式：1．定量给料机方式：通过皮带速度来控制物料流量。这是最常用的工作方式。定量给料机控制系统是由机械秤体（包括驱动电机和减速机） 、称重传感器、速度传感器、控制仪表和电控柜组成，见原理图。控制过程：a) 计量 系统 测出 通过 皮 带 的 物 料 流量；b) 控制 电路 根据 设定值，调节皮带的速度，来控制物料流量并使之恒定。控制系统：控制器R 将瞬时流量值 I 与设定值 P 相比较，通过其输出YV，来控制给料机的皮带速度，改变给料机的物料流量，直至流量的瞬时值与设定值一致。2．皮带秤 +预给料机方式：通过皮带负荷来控制物料流量。皮带秤 +预给料机控制系统是由皮带秤秤体、预给料机 （皮带式给料机、星型给料机和电动流量阀等） 、称重传感器、速度传感器、控制仪表和电控柜组成，见原理图。控制过程：a) 计量系统测出通过皮带的物料流量；b) 控制电路根据设定值，调节预给料机的速度，来控制物料流量并使之恒定。控制系统：皮带秤秤体恒速。控制器 R 将瞬时流量值I 与设定值 P 相比较，通过其输出 YV，来控制预给料机的速度， 改变给料机的物料流量， 直至流量的瞬时值与设定值一致。3．皮带秤方式 ：通过皮带速度来控制皮带负荷。皮带秤控制系统是由皮带秤秤体、预给料机（皮带式给料机、星型给料机和电动流量阀等） 、称重传感器、速度传感器、控制仪表和电...
