皮带机滚筒参数对照表

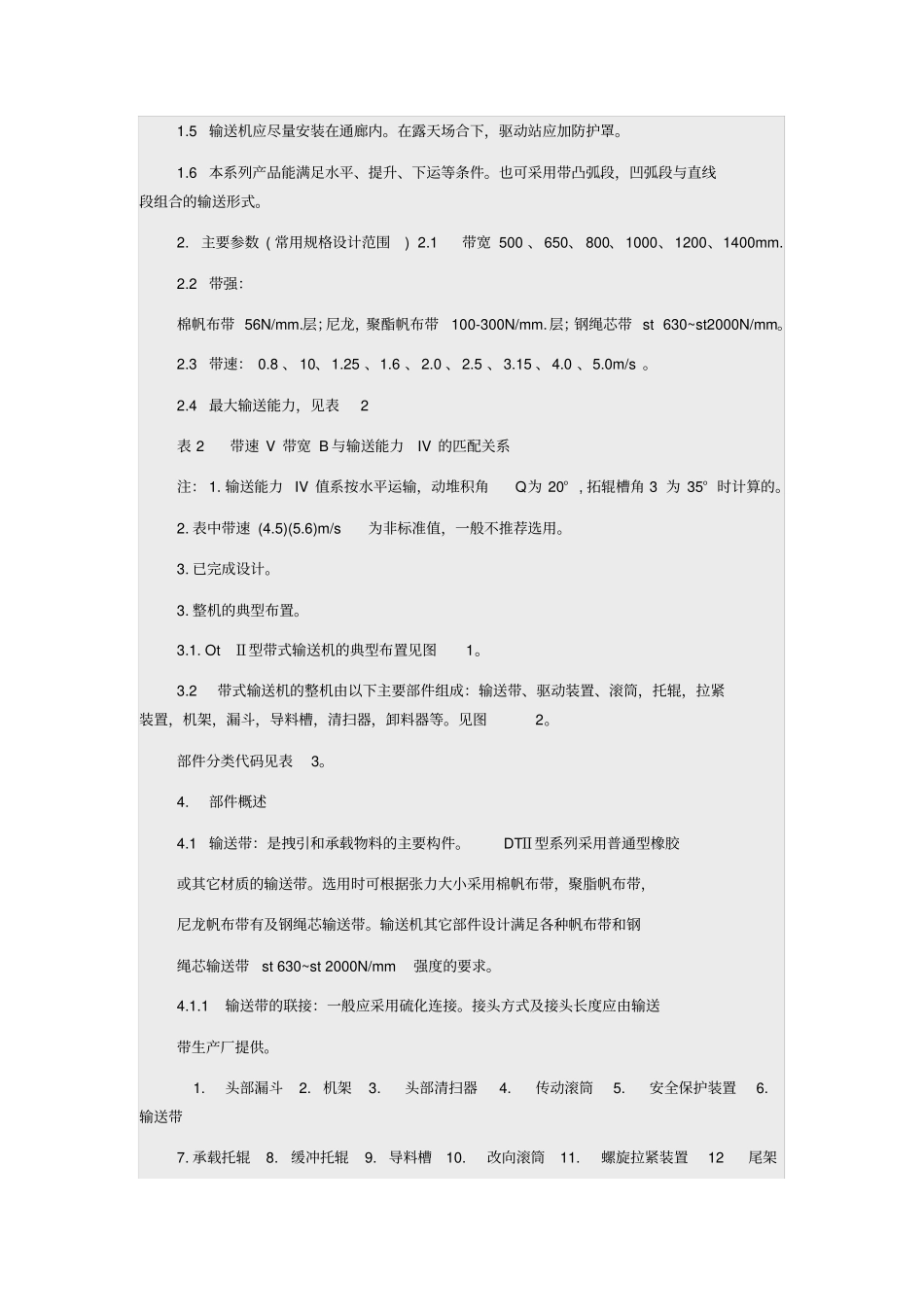

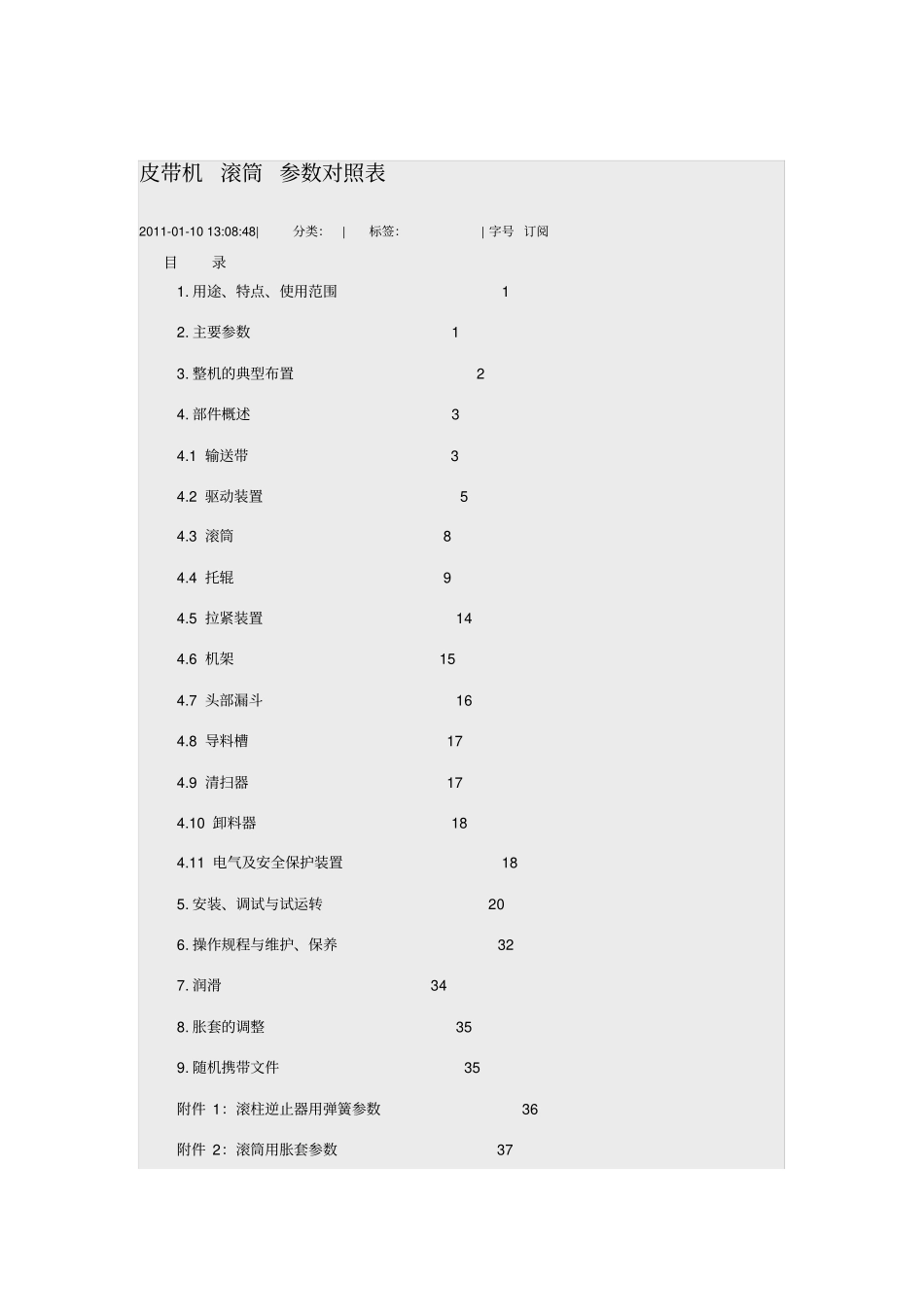

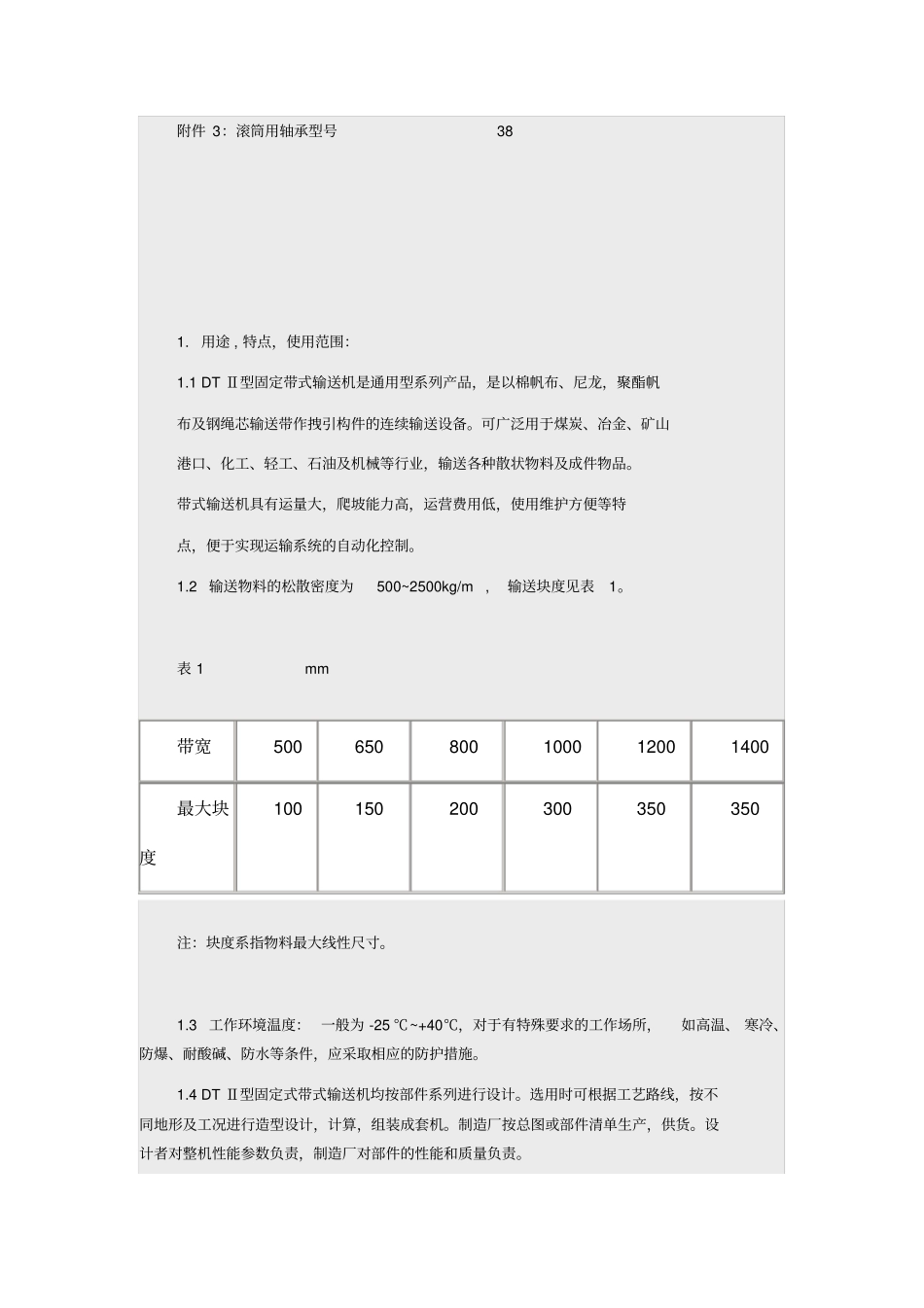

皮带机滚筒 参数对照表2011-01-10 13:08:48| 分类： | 标签：| 字号 订阅目录1. 用途、特点、使用范围 1 2. 主要参数 1 3. 整机的典型布置 2 4. 部件概述 3 4.1 输送带 3 4.2 驱动装置 5 4.3 滚筒 8 4.4 托辊 9 4.5 拉紧装置 14 4.6 机架 15 4.7 头部漏斗 16 4.8 导料槽 17 4.9 清扫器 17 4.10 卸料器 18 4.11 电气及安全保护装置 18 5. 安装、调试与试运转 20 6. 操作规程与维护、保养 32 7. 润滑 34 8. 胀套的调整 35 9. 随机携带文件 35 附件 1：滚柱逆止器用弹簧参数 36 附件 2：滚筒用胀套参数 37 附件 3：滚筒用轴承型号 38 1. 用途 , 特点，使用范围：1.1 DT Ⅱ型固定带式输送机是通用型系列产品，是以棉帆布、尼龙，聚酯帆布及钢绳芯输送带作拽引构件的连续输送设备。可广泛用于煤炭、冶金、矿山港口、化工、轻工、石油及机械等行业，输送各种散状物料及成件物品。带式输送机具有运量大，爬坡能力高，运营费用低，使用维护方便等特点，便于实现运输系统的自动化控制。1.2 输送物料的松散密度为500~2500kg/m ,输送块度见表1。表 1 mm 带宽500 650 800 1000 1200 1400 最大块度100 150 200 300 350 350 注：块度系指物料最大线性尺寸。1.3 工作环境温度： 一般为 -25 ℃~+40℃，对于有特殊要求的工作场所，如高温、 寒冷、防爆、耐酸碱、防水等条件，应采取相应的防护措施。1.4 DT Ⅱ型固定式带式输送机均按部件系列进行设计。选用时可根据工艺路线，按不同地形及工况进行造型设计，计算，组装成套机。制造厂按总图或部件清单生产，供货。设计者对整机性能参数负责，制造厂对部件的性能和质量负责。1.5 输送机应尽量安装在通廊内。在露天场合下，驱动站应加防护罩。1.6 本系列产品能满足水平、提升、下运等条件。也可采用带凸弧段，凹弧段与直线段组合的输送形式。2. 主要参数 ( 常用规格设计范围) 2.1 带宽 500 、650、 800、1000、1200、1400mm. 2.2 带强：棉帆布带 56N/mm.层；尼龙，聚酯帆布带100-300N/mm.层；钢绳芯带 st 630~st2000N/mm。2.3 带速： 0.8 、 10、1.25 、1.6 、2.0 、2.5 、3.15 、4.0 、5.0m/s 。2.4 最大输送能力，见表2 表 2 带速 V 带宽 B 与输送能力IV 的匹配关系注： 1. 输送能力 IV 值系按水平运输，动堆积角Q为 20° , 拓辊槽角 3 为 35° 时计算的...
