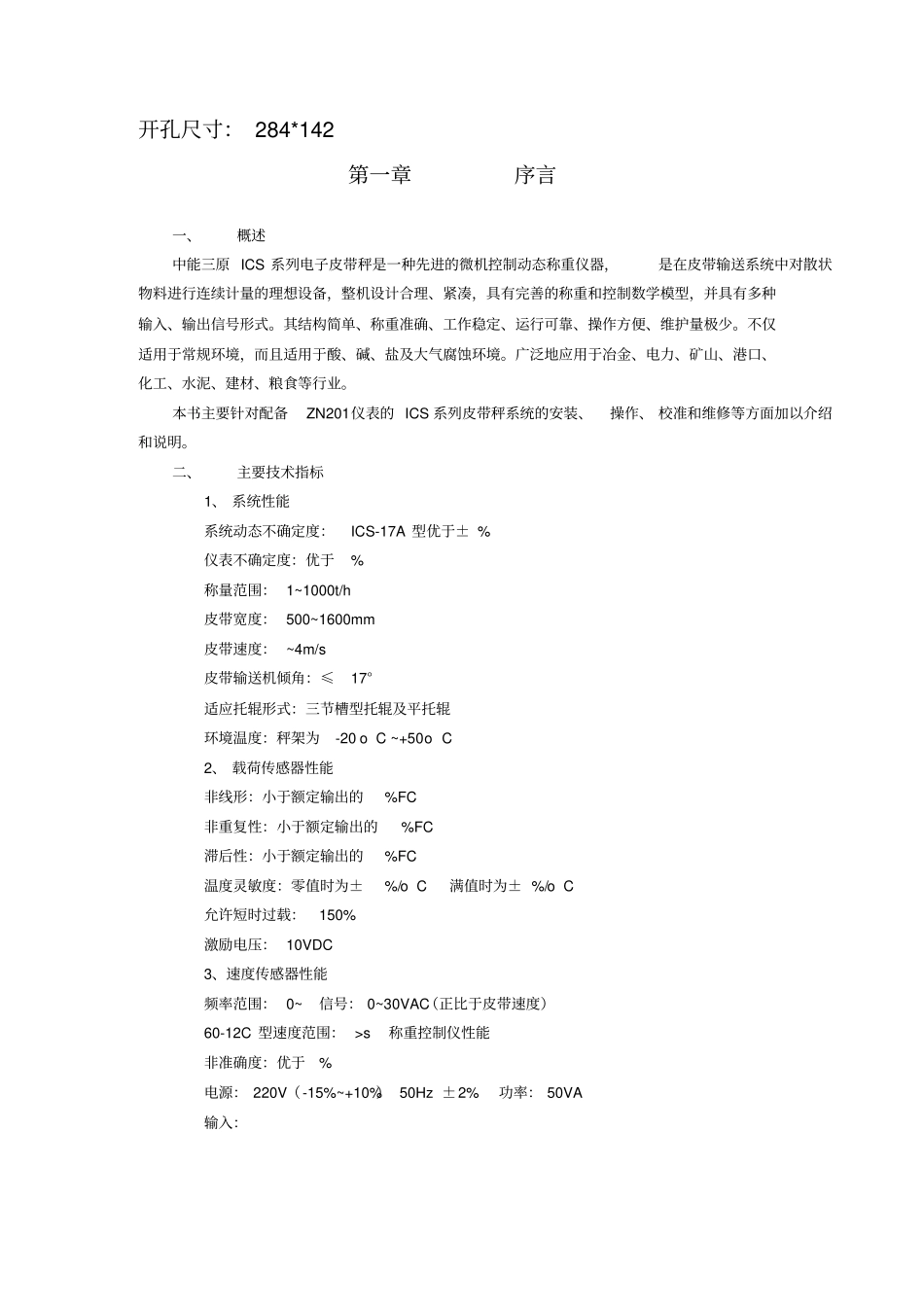

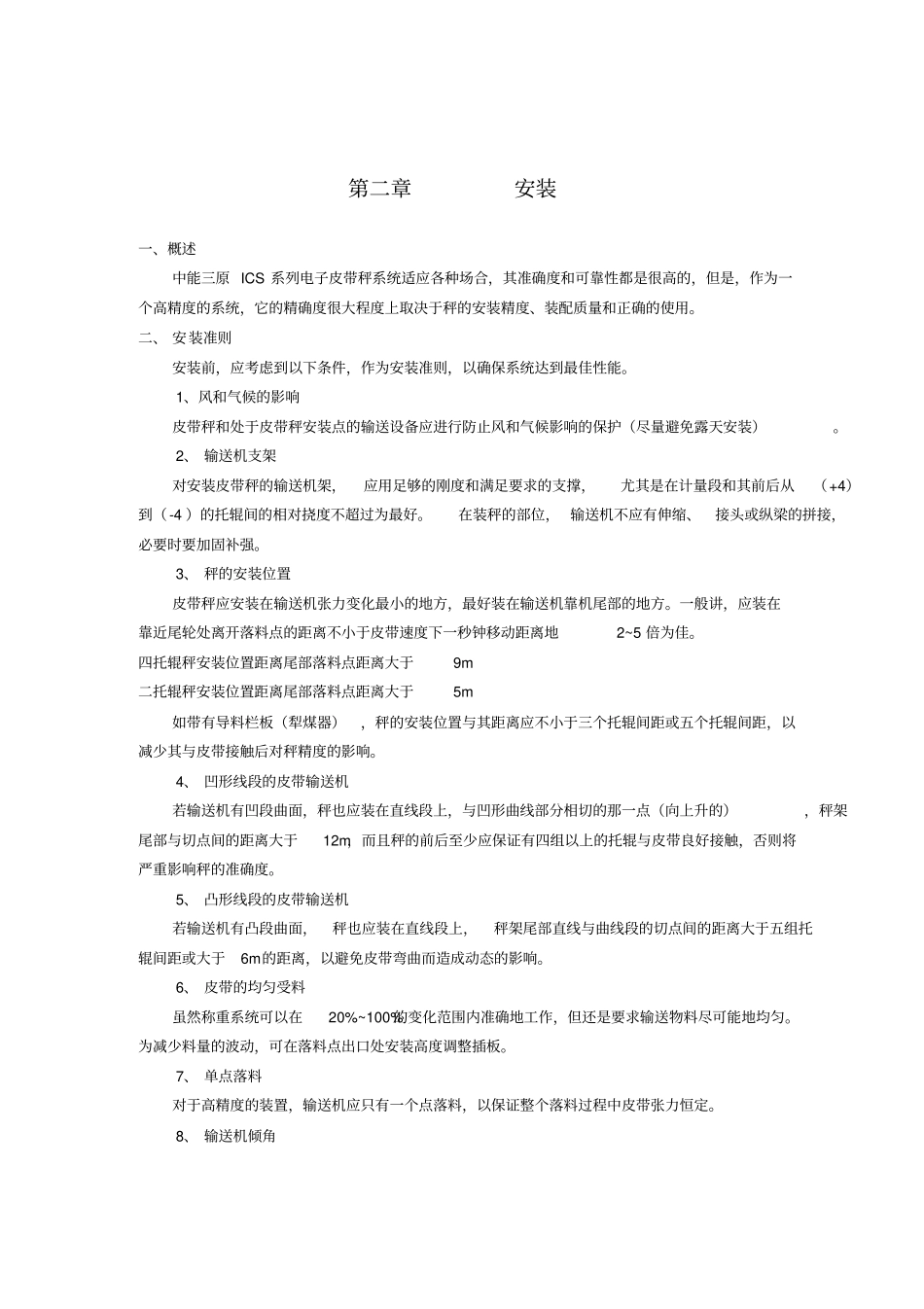

开孔尺寸： 284*142第一章序言一、概述中能三原 ICS 系列电子皮带秤是一种先进的微机控制动态称重仪器，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并具有多种输入、输出信号形式。其结构简单、称重准确、工作稳定、运行可靠、操作方便、维护量极少。不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛地应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。本书主要针对配备ZN201仪表的 ICS 系列皮带秤系统的安装、操作、 校准和维修等方面加以介绍和说明。二、主要技术指标1、 系统性能系统动态不确定度：ICS-17A 型优于± %仪表不确定度：优于%称量范围： 1~1000t/h皮带宽度： 500~1600mm皮带速度： ~4m/s皮带输送机倾角：≤17°适应托辊形式：三节槽型托辊及平托辊环境温度：秤架为-20 o C ~+50o C2、 载荷传感器性能非线形：小于额定输出的%FC非重复性：小于额定输出的%FC滞后性：小于额定输出的%FC温度灵敏度：零值时为±%/o C 满值时为± %/o C允许短时过载：150%激励电压： 10VDC3、速度传感器性能频率范围： 0~ 信号： 0~30VAC（正比于皮带速度）60-12C 型速度范围： >s 称重控制仪性能非准确度：优于%电源： 220V（-15%~+10%） 50Hz ±2% 功率： 50VA输入：重量输入：从一只或两只或四只称重传感器传来的毫伏信号速度输入：从数字式速度传感器传来的脉冲信号输出：输出激励电压：10VDC±5%输出至速度传感器：24VDC（60-12F 型速度传感器用）累重显示输出：~，单位： t流量显示输出：四位带小数点，单位：t远程累计输出：在累重显示器上的每个数相当于1:1 ，10:1 ， 100:1 个数输出可选。电流输出：可选择0~20mA或 4~20mA电流输出，该信号正比于流量。（可选件）打印输出：可选择PP40和 Up16打印机。（可选件）通讯接口：可选择RS-232/RS485。（可选件）三、系统组成、功能及特点可选件1、 系统组成中能三原ICS 系列电子皮带秤主要由四个部分组成：称重桥架、称重传感器、速度传感器和称重控制仪。2、基本工作原理将装有称重传感器的称重桥架，安装与皮带输送机的纵梁上，通过称重传感器支撑的桥架和称重托辊检测皮带上的物料重量，产生一个正比于皮带载荷的电输出信号；同时速度传感器直接连在主动滚筒或大直径的测速滚筒上，产生一系列脉冲信号，每个脉冲代表一个皮带长度，脉冲的长度正比于皮带速度...
