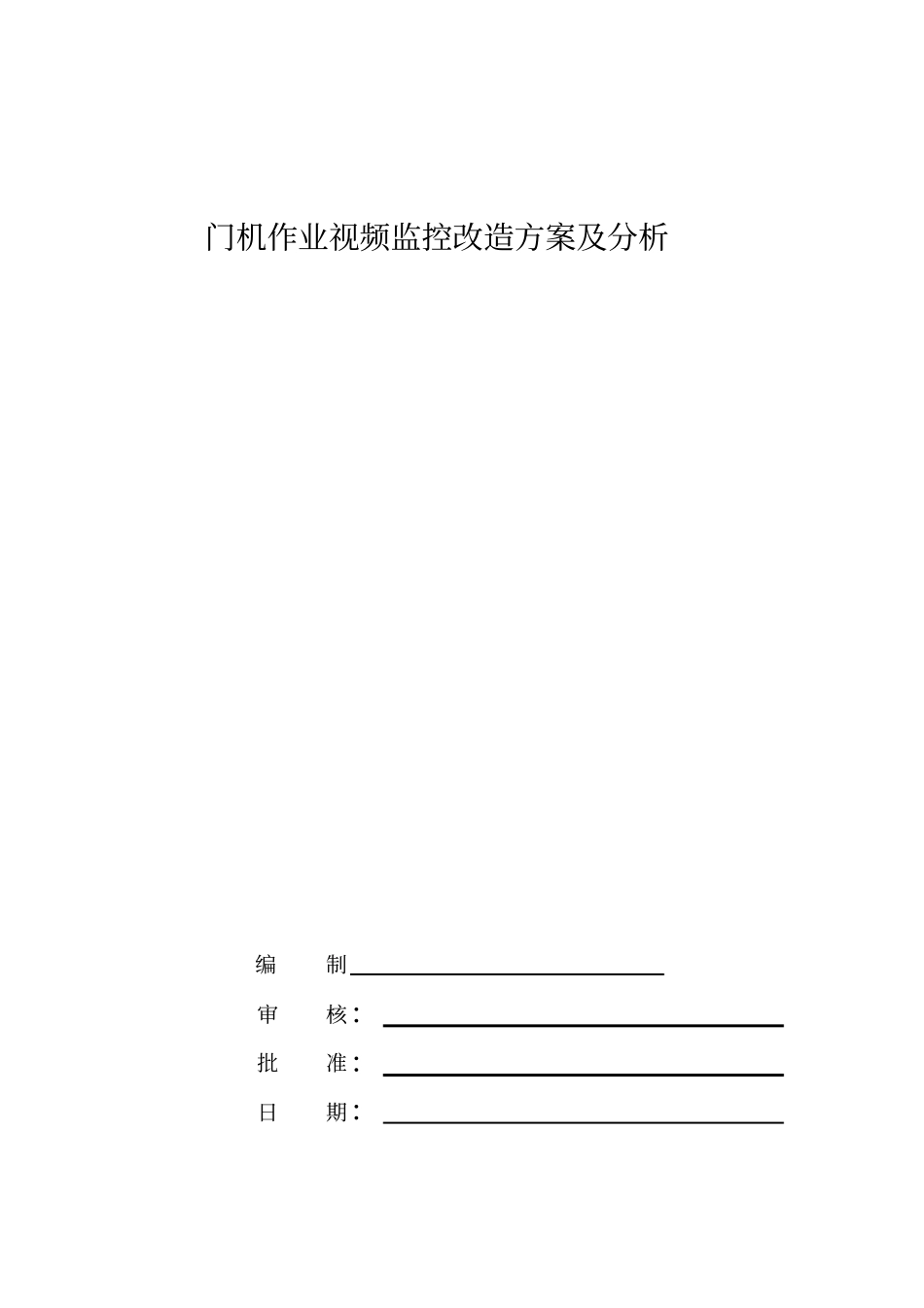

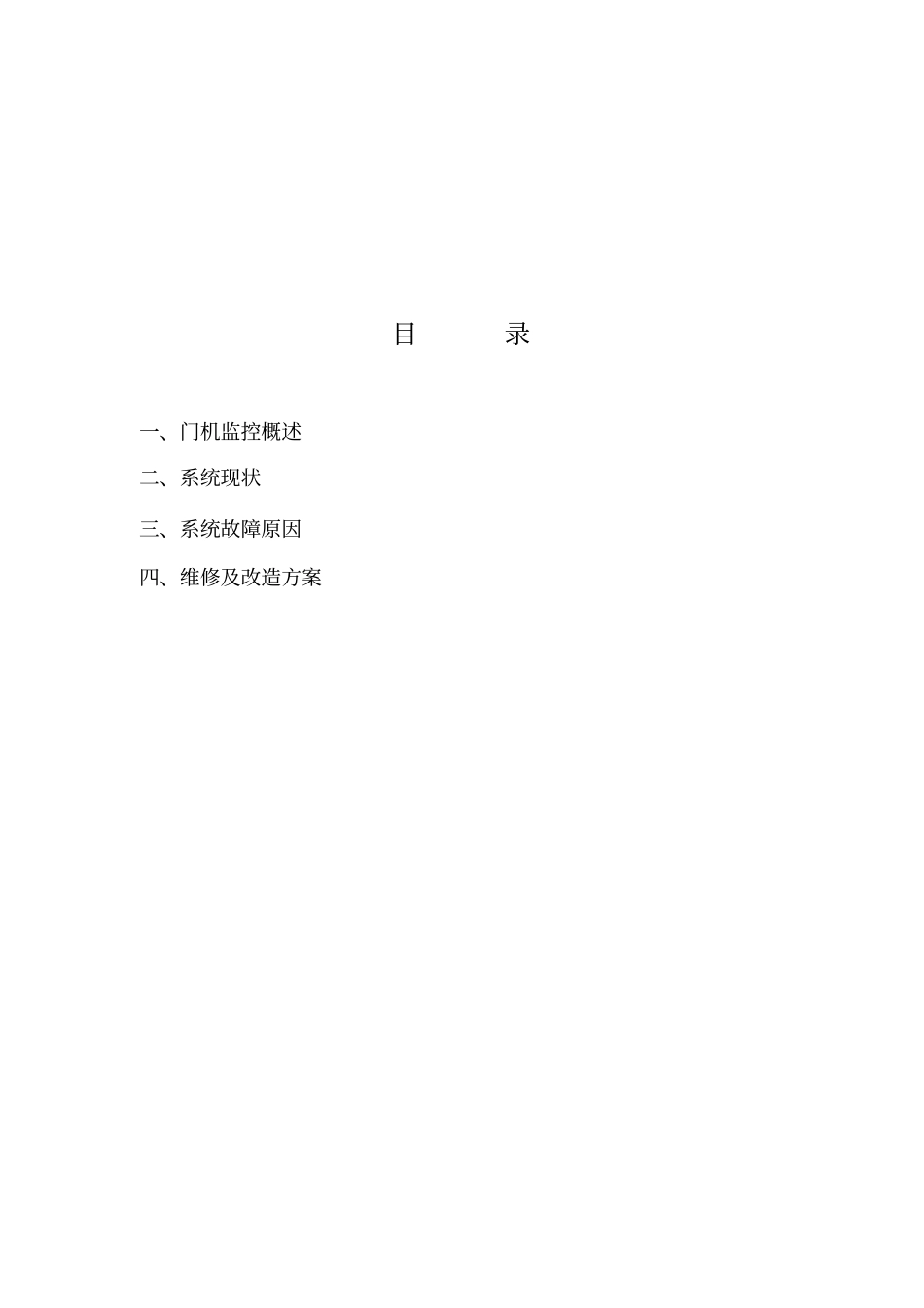

监控维修方案门机作业视频监控改造方案及分析编制审核：批准：日期：目录一、门机监控概述二、系统现状三、系统故障原因四、维修及改造方案门机作业视频监控改造方案一、门机监控概述门机监控系统组成主要有前端摄像系统（包括摄像头、解码装置）、后端摄像头（部分门机未配备） 、多功能控制器、液晶监视器四部分组成。前端摄像系统安装于象鼻梁下方，采用自动稳定系统， 主要功能为观察吊具下舱及舱内情况。 后端摄像头位于门机机房内， 主要观察起升钢丝绳卷筒运行。 多功能控制器安装于司机室内，为摄像机提供电源及控制信号， 同时为监视器提供视频输出。 液晶监视器显示控制器输出的视频信号。二、系统现状20 台门机监控系统现半数不能正常使用，其中显示屏故障4 台（16#26#29#30#）无法修复需更换， 6 台 40-37门机均不能正常使用，若进行维修相关配件费用较高，其它门机部分存在图像不清晰现象。三、系统故障原因综合监控系统故障分析，系统主要存在以下几个问题: 1、电源选用及安装问题门机作业过程中由于负载波动较大且变频设备较多导致系统电压存在波动及杂波，部分门机（40-37 ）所采用电源适配器不能适应门机波动较大杂波较多的电源环境，导致电源损坏，另外这部分电源适配器多安装于柜内布线槽内，散热效果不佳也是导致这部分电源损坏的一个重要因素。2、控制器问题20 台门机共采用两种类型的控制器，25-37 、40-43门机所采用控制器摄像头控制、图像切换及图像处理集成一体，安装于司机室联动台前端， 该控制器故障率较低应用稳定。 40-37门机所采用控制器功能较分散配件较多，分别安装于联动台、 照明电源箱，易损坏且维修费用较高。40-37门机控制器部分有如下问题：（1）操作摇杆故障率高，极易损坏且备件价格很高：（2）控制器画面切换不灵敏， 经常出现前后端摄像机切换不成功现象： （3）前端摄像头控制器控制不灵敏， 摄像机难以调节到最佳效果： （4）控制器主机位于照明配电柜内， 因电源适配器故障以及主机散热效果极差造成多数主机已损坏。3、监视器故障无备件更换4、摄像机（1）40-37门机前端摄像机像素较低，无法清晰观察舱内情况；（2）摄像机无夜间补光系统， 夜间光线较暗时摄像机无法获取舱内图像；（3）门机于三号泊位闲置期间摄像机多有进水现象，虽后期处理但造成损伤导致获取图像不清晰等故障现象已不可修复；（4）前端摄像机自动稳定器老化锈蚀，虽经处理但密封性依然较差；（5）线路...
