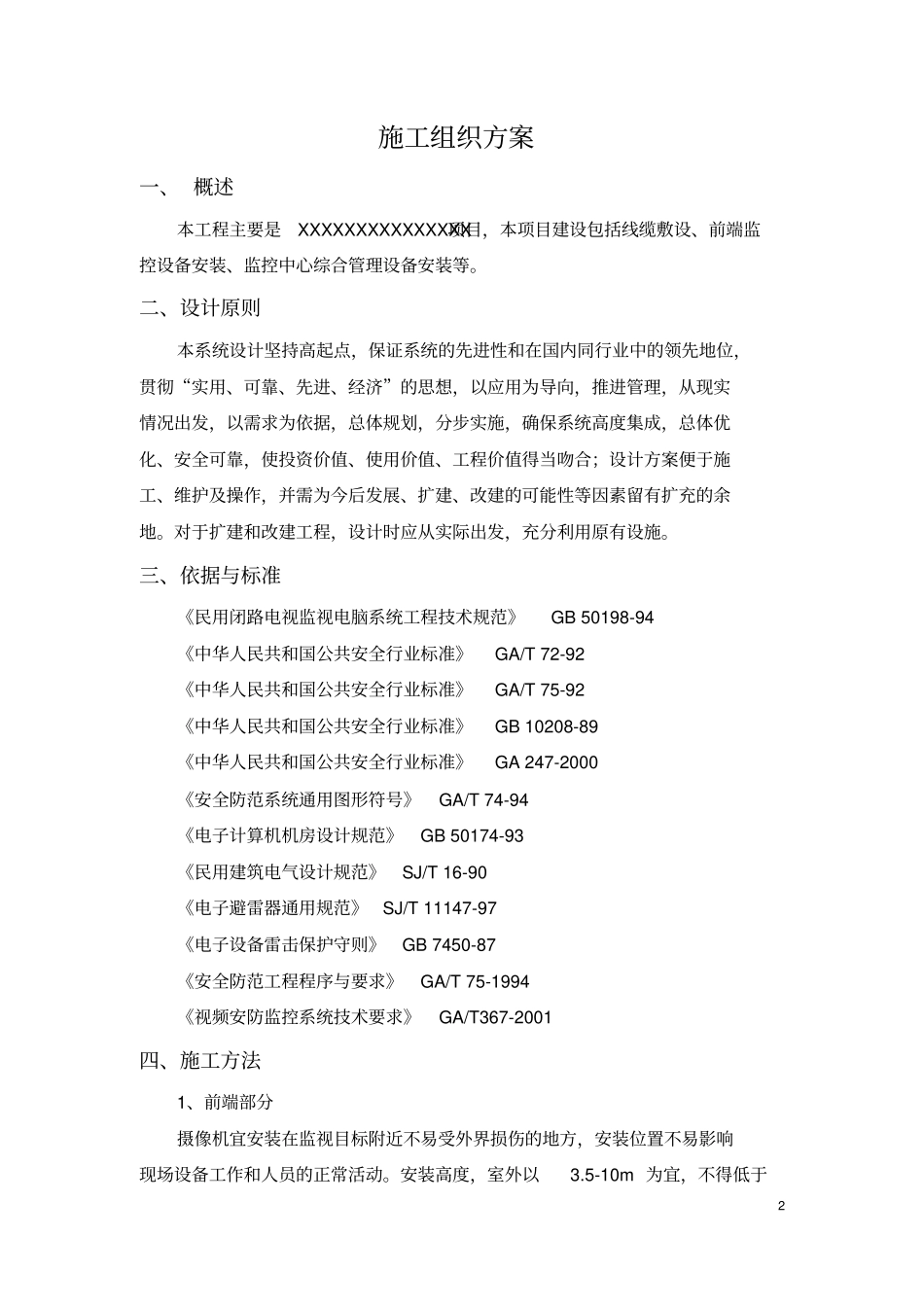

监控项目施工方案1 2 施工组织方案一、 概述本工程主要是XXXXXXXXXXXXXXX项目，本项目建设包括线缆敷设、前端监控设备安装、监控中心综合管理设备安装等。二、设计原则本系统设计坚持高起点，保证系统的先进性和在国内同行业中的领先地位，贯彻“实用、可靠、先进、经济”的思想，以应用为导向，推进管理，从现实情况出发，以需求为依据，总体规划，分步实施，确保系统高度集成，总体优化、安全可靠，使投资价值、使用价值、工程价值得当吻合；设计方案便于施工、维护及操作，并需为今后发展、扩建、改建的可能性等因素留有扩充的余地。对于扩建和改建工程，设计时应从实际出发，充分利用原有设施。三、依据与标准《民用闭路电视监视电脑系统工程技术规范》GB 50198-94 《中华人民共和国公共安全行业标准》GA/T 72-92 《中华人民共和国公共安全行业标准》GA/T 75-92 《中华人民共和国公共安全行业标准》GB 10208-89 《中华人民共和国公共安全行业标准》GA 247-2000 《安全防范系统通用图形符号》GA/T 74-94 《电子计算机机房设计规范》GB 50174-93 《民用建筑电气设计规范》SJ/T 16-90 《电子避雷器通用规范》SJ/T 11147-97 《电子设备雷击保护守则》GB 7450-87 《安全防范工程程序与要求》GA/T 75-1994 《视频安防监控系统技术要求》GA/T367-2001 四、施工方法1、前端部分摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不易影响现场设备工作和人员的正常活动。安装高度，室外以3.5-10m 为宜，不得低于3 3.5 米。摄像机镜头安装应避免强光直射，保证摄像CCD 靶面不受损伤。镜头视场内不得有遮挡监视目标的物体。摄像机镜头应从光源方向对准监视目标，应避免逆光安装，必须进行逆光安装的地方，将监视区域的对比度压低在最低限度的范围内。2、传输部分系统的图像信号传输方式，宜符合下列规定：传输距离较近，采用网线的传输方式；传输距离较远，采用光缆传输方式。摄像机、交换机、光纤收发器等设备在室外使用时、具有良好的密闭防水措施。安装施工线缆路由短捷、安全可靠、施工维护方便；避开环境条件恶劣或易使管线损伤的地段；敷设线缆位置稳定；减少与其它管线等障碍物的交叉跨越。3、监控室部分监控室的布局和要求规定如下：应选择环境噪声较小的场所设置监控室；地面应光滑平整不起尘；监控室门宽不应小于 0.9M，高度不应小于 2.1M；监控室的温度宜为 I6-30 ℃，相对湿度为30-75%，根据机柜、...
