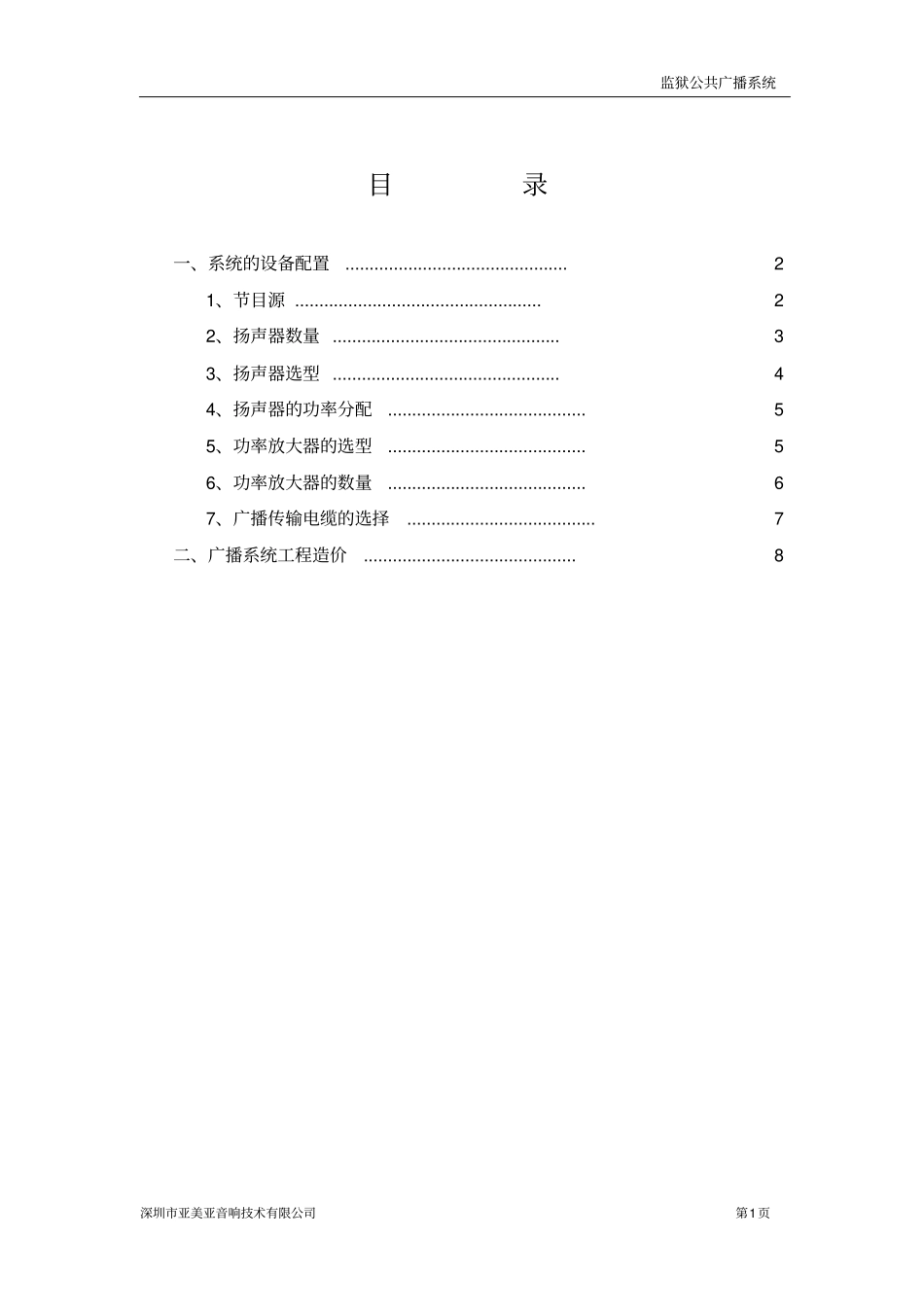

监狱公共广播系统深圳市亚美亚音响技术有限公司第1页目录一、系统的设备配置.............................................. 21、节目源 ................................................... 22、扬声器数量 ............................................... 33、扬声器选型 ............................................... 44、扬声器的功率分配 ......................................... 55、功率放大器的选型 ......................................... 56、功率放大器的数量 ......................................... 67、广播传输电缆的选择 ....................................... 7二、广播系统工程造价............................................ 8监狱公共广播系统深圳市亚美亚音响技术有限公司第2页监狱公共广播系统设计方案一、系统的设备配置1、节目源监狱广播系统节目源设置为：数码调谐器1台、双卡录音机1台和广播话筒 1个。广播话筒选用台湾CARLO MCH-500 广播专用台式鹅颈话筒，操作方便，内置四种钟声发生器，说话前可发出清脆的钟声，以提醒听众注意。CAROL MCH-500 广播钟声话筒技术指标型号 Model MCH-500 话筒类型Microphone Type 电容式灵敏度Sensitivity 最大负载 50KΩ 时 -46 dB 钟声响度Chime Level 最大负载 50KΩ 时 -30 dB 放大增益+24 dB 噪声电平Noise Level 额定输出时 -30 dB 频率范围Fre. Responce 80-12000 Hz 钟声选择 Chime Tones 1. 两次连续声（ 554-440 Hz ）2. 两次两个连续声（ 554-440 Hz、554-440 Hz）3. 四次连续声（ 440-554-659-880 Hz ）4. 四次连续声（ 880-659-554-440 Hz ）电源 Power Source SUM-2 （二号电池）二节重量 Weight 850 g AM/FM调谐器选用 PIONEER F-208石英锁相环调谐器，接收稳定，可储存 AM/FM各十个电台节目。监狱公共广播系统深圳市亚美亚音响技术有限公司第3页录音座选用 PIONEER CT-W208 双卡录音座，轻触式操作。双卡可循环播放录音带，亦可供临时录音使用。2、扬声器数量扬声器的分布数量取决于几个不同的因素：扬声器的间隔；扬声器的辐射角；环境噪声。扬声器是公共广播系统系统实现声音重放的关键部分，其设备选型和布置将直接决定系统的整体效果。监狱公共广播系统扬声器的选型及布置主要是根据各广播区域要求达到的最大声压级、声场的均匀度、传输频率特性以...
