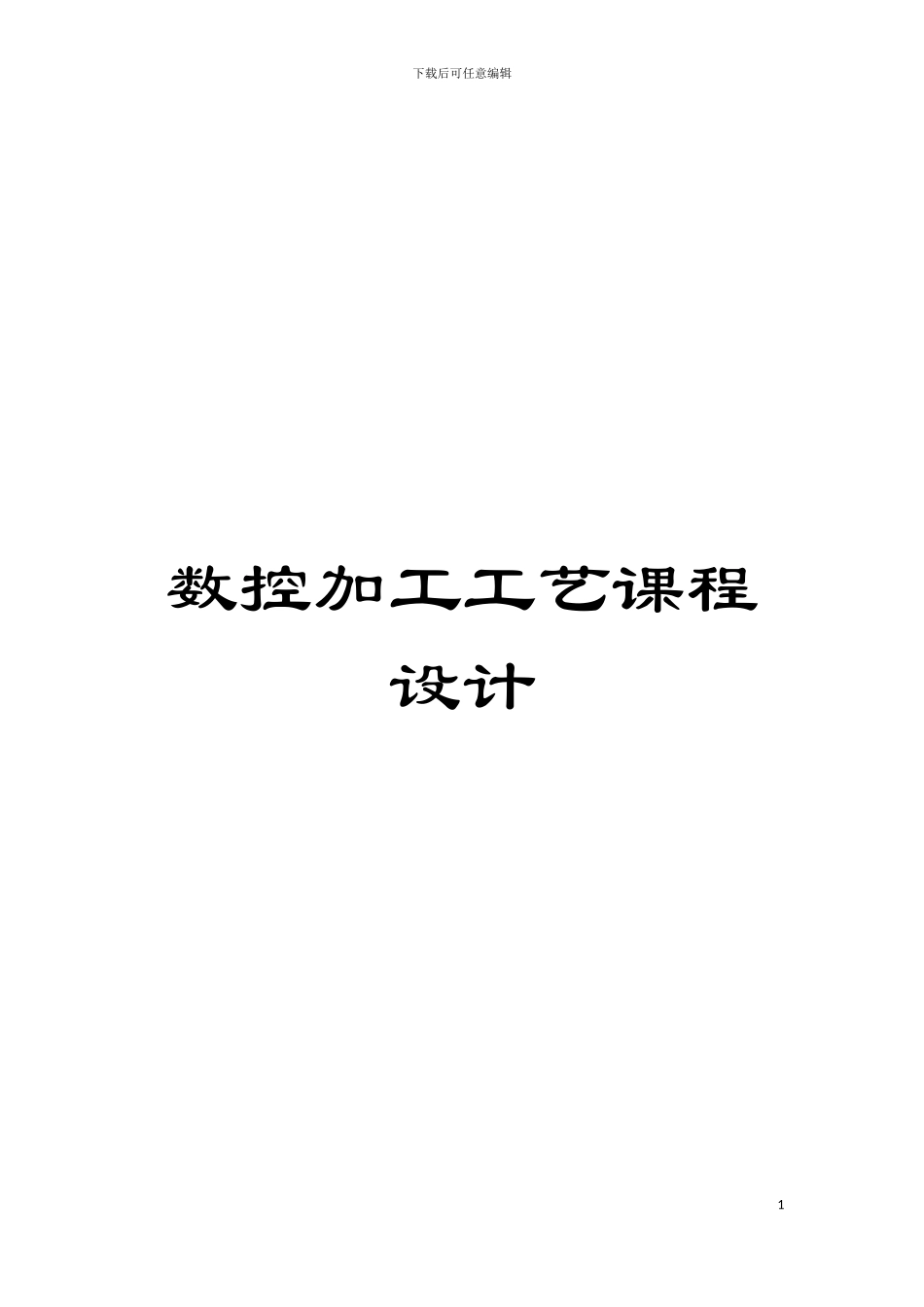

数控加工工艺课程设计模板

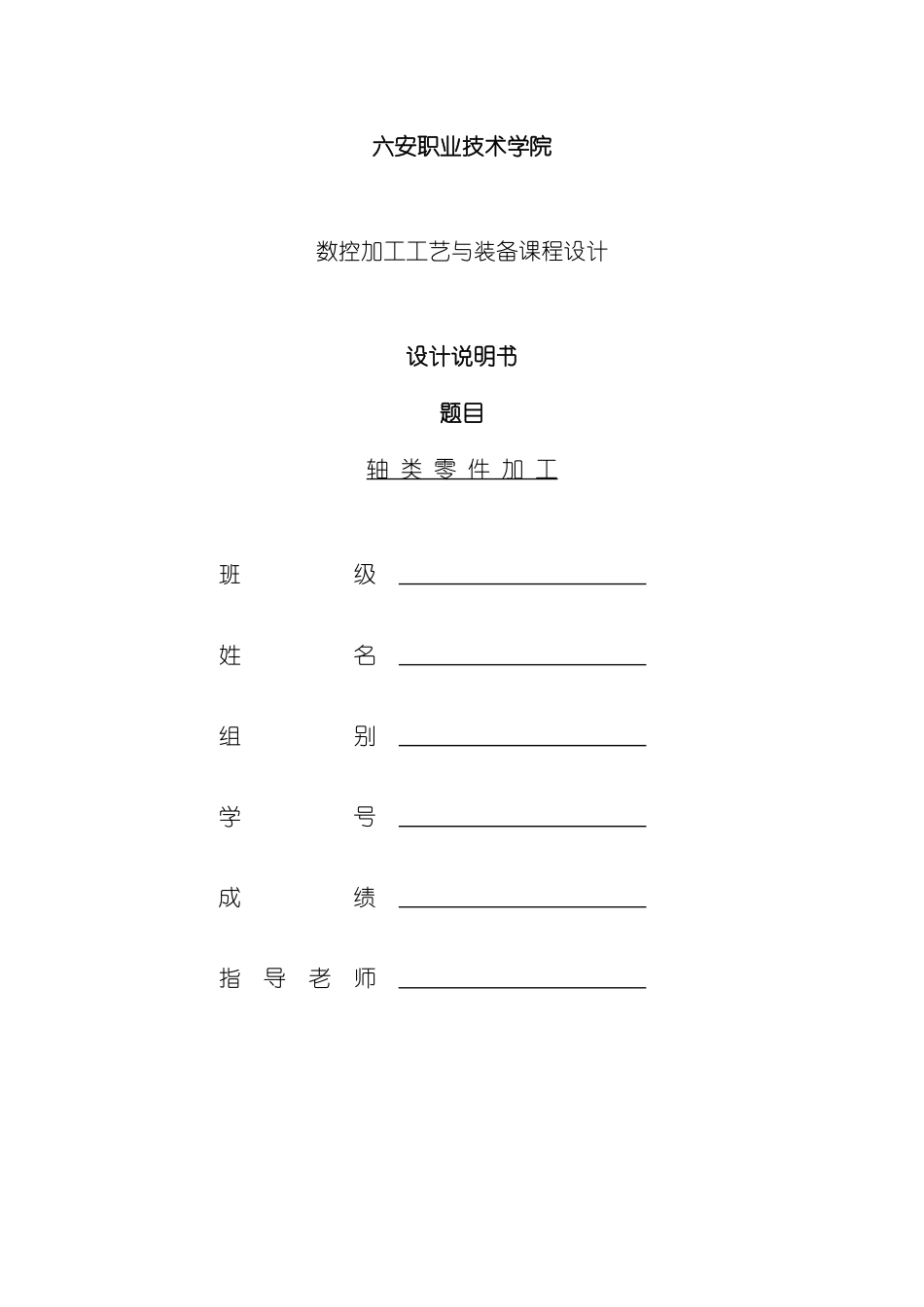

下载后可任意编辑数控加工工艺课程设计1六安职业技术学院数控加工工艺与装备课程设计设计说明书题目轴 类 零 件 加 工班 级 姓 名 组 别 学 号 成 绩 指 导 老 师 下载后可任意编辑 6 月 2 日3下载后可任意编辑目录第一章 任务书……………………………………………3第二章 设计内容…………………………………………4 一、 零件图分析……………………………………4 二、 工艺措施的拟定………………………………8 三、 加工路线及进给路线…………………………10 四、 刀具选择………………………………………13 五、 数控加工刀具卡………………………………14 六、 切削用量的选择………………………………15第三章 数控工艺卡片……………………………………17 一、 数控加工工序卡………………………………17 二、 数字处理………………………………………18 三、 数控加工程序单………………………………20第四章 小组总结…………………………………………22第五章 参考文献…………………………………………26第六章 设计个人总结……………………………………274下载后可任意编辑第一章 任务书设计题目: 轴类零件加工设计零件图: 材料为 45 钢, 热轧, 无热处理及硬度要求及表面质量要求。5下载后可任意编辑第二章 设计内容一、零件图工艺分析: 1、 零件成型组成表面: 零件有圆柱、 逆圆弧、 圆锥面和螺纹等几部分组成, 系数控加工可选的内容。( 首先, 数控车床效率高于普通车床, 数控做出来的螺纹精度高; 普车要做螺纹精度就很难保证。普通车床一来设备投入较少, 二来对刀具的要求相对没那么高。数控车床的刀具要求较高( 常常换刀的不但影响效率, 且每次对刀都可能造成报废) , 对编程及对刀的技术要求较高, 6下载后可任意编辑但量产若配以合适的夹具效率能够是普车三倍以上。综合考虑, 还是选择数控加工为宜。) 2、 经过对零件尺寸的圆锥面与圆弧面数字处理, 该零件轮廓表示清楚、 零件结构合理。最终计算结果如本设计书 19 页(附图 1)所示。3、 尺寸精度保证:图形上尺寸均为 IT8 级, CAK 型数控车床自身精度均可保证, 编程时尺寸取基本尺寸即可。4、 材料的选取:选用 45 热轧钢, 无热处理及硬度要求。材料切削加工工艺性良好。5、 各成型表面连接复杂程度中等, 加工连续时间不长, 不须用可转位刀片, 用一般硬质合金焊接刀具即可。由零件...
