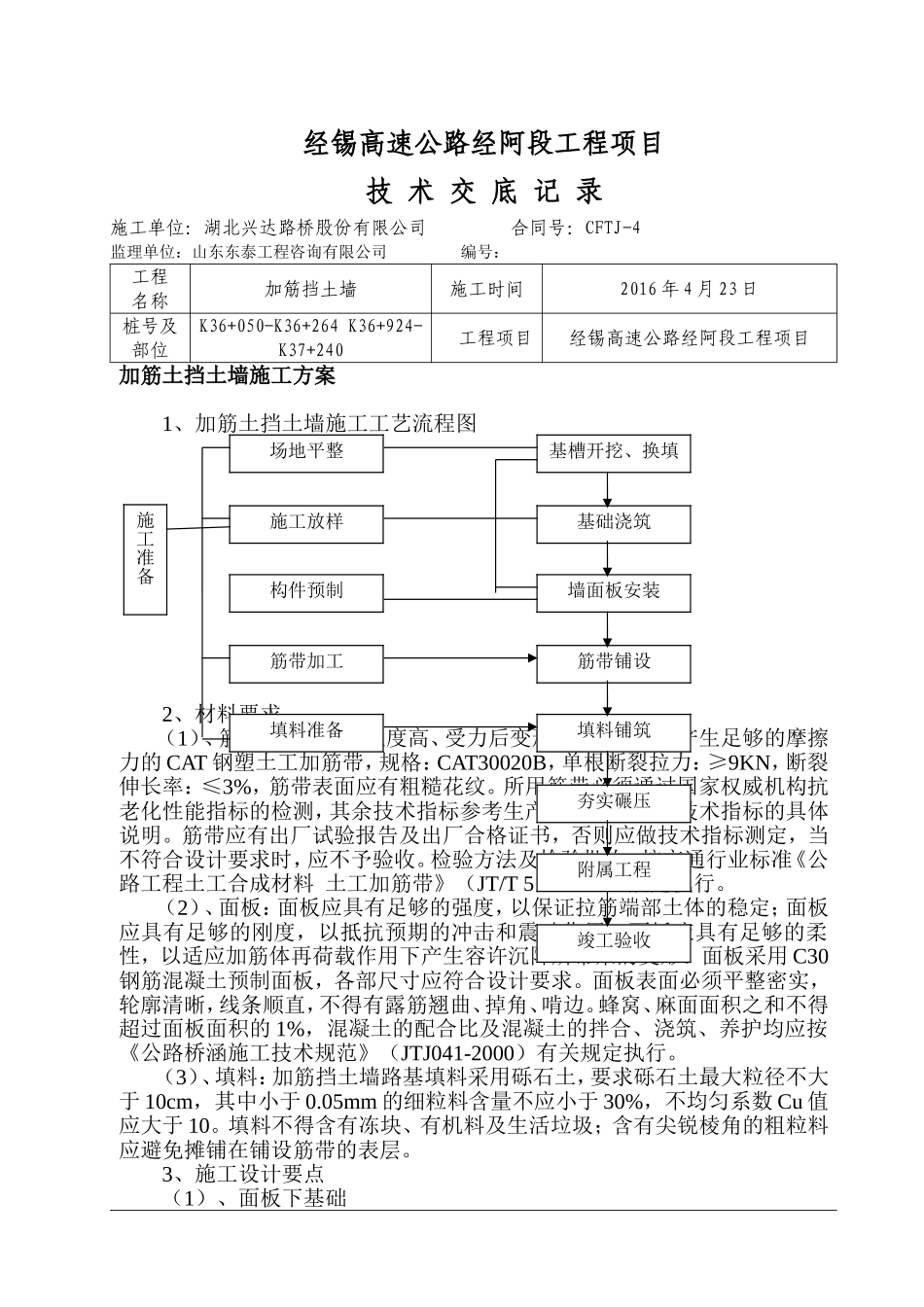

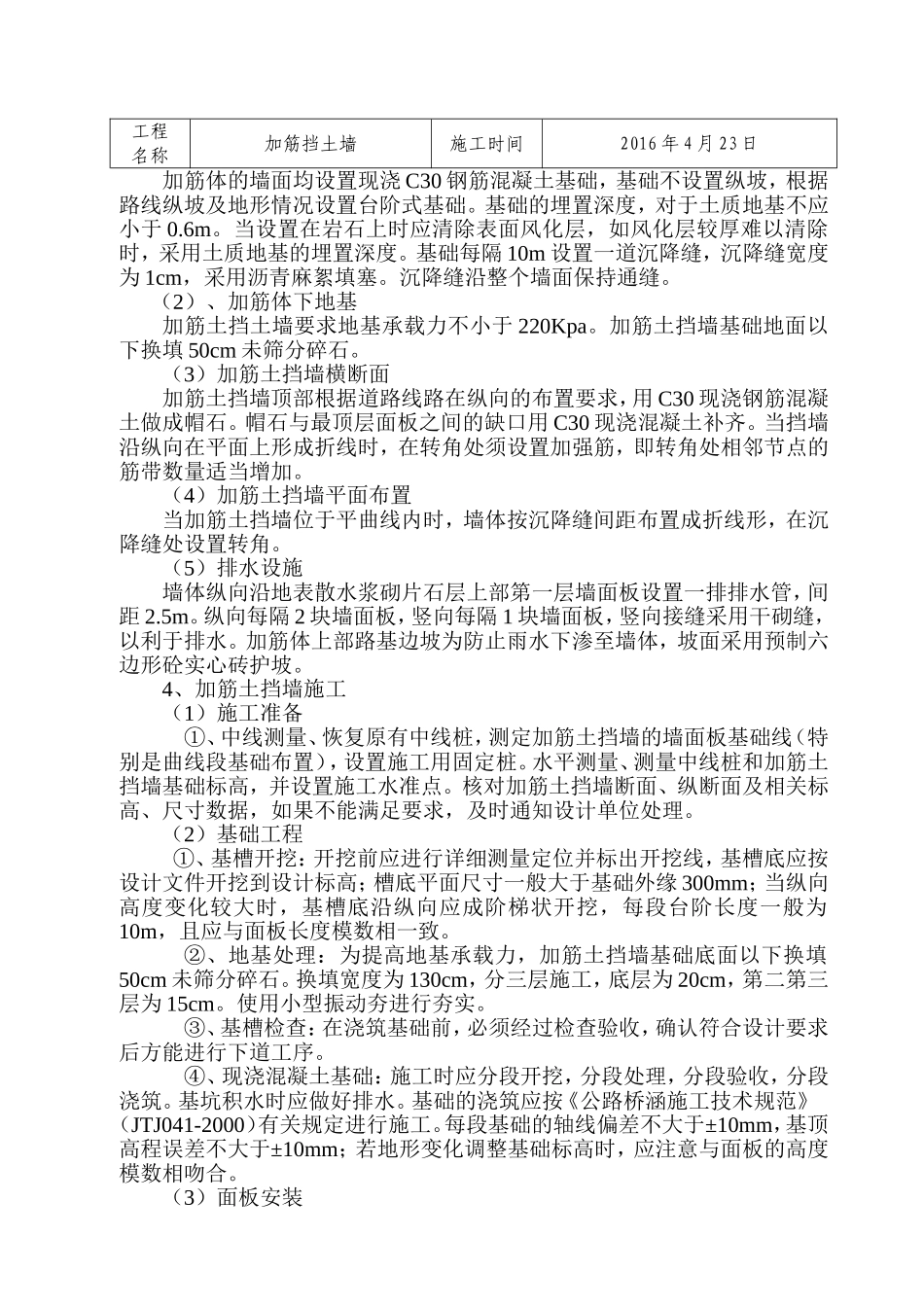

经锡高速公路经阿段工程项目技术交底记录施工单位：湖北兴达路桥股份有限公司合同号：CFTJ-4监理单位：山东东泰工程咨询有限公司编号：工程名称加筋挡土墙施工时间2016年4月23日桩号及部位K36+050-K36+264K36+924-K37+240工程项目经锡高速公路经阿段工程项目加筋土挡土墙施工方案1、加筋土挡土墙施工工艺流程图2、材料要求（1）、筋带：筋带采用强度高、受力后变形小、能与填料产生足够的摩擦力的CAT钢塑土工加筋带，规格：CAT30020B，单根断裂拉力：≥9KN，断裂伸长率：≤3%，筋带表面应有粗糙花纹。所用筋带必须通过国家权威机构抗老化性能指标的检测，其余技术指标参考生产厂家关于产品技术指标的具体说明。筋带应有出厂试验报告及出厂合格证书，否则应做技术指标测定，当不符合设计要求时，应不予验收。检验方法及检验批次，按交通行业标准《公路工程土工合成材料土工加筋带》（JT/T517-2004）规定执行。（2）、面板：面板应具有足够的强度，以保证拉筋端部土体的稳定；面板应具有足够的刚度，以抵抗预期的冲击和震动作用；面板应具有足够的柔性，以适应加筋体再荷载作用下产生容许沉降所带来的变形。面板采用C30钢筋混凝土预制面板，各部尺寸应符合设计要求。面板表面必须平整密实，轮廓清晰，线条顺直，不得有露筋翘曲、掉角、啃边。蜂窝、麻面面积之和不得超过面板面积的1%，混凝土的配合比及混凝土的拌合、浇筑、养护均应按《公路桥涵施工技术规范》（JTJ041-2000）有关规定执行。（3）、填料：加筋挡土墙路基填料采用砾石土，要求砾石土最大粒径不大于10cm，其中小于0.05mm的细粒料含量不应小于30%，不均匀系数Cu值应大于10。填料不得含有冻块、有机料及生活垃圾；含有尖锐棱角的粗粒料应避免摊铺在铺设筋带的表层。3、施工设计要点（1）、面板下基础场地平整施工准备构件预制施工放样筋带加工填料准备筋带铺设基槽开挖、换填基础浇筑墙面板安装填料铺筑竣工验收附属工程夯实碾压工程名称加筋挡土墙施工时间2016年4月23日加筋体的墙面均设置现浇C30钢筋混凝土基础，基础不设置纵坡，根据路线纵坡及地形情况设置台阶式基础。基础的埋置深度，对于土质地基不应小于0.6m。当设置在岩石上时应清除表面风化层，如风化层较厚难以清除时，采用土质地基的埋置深度。基础每隔10m设置一道沉降缝，沉降缝宽度为1cm，采用沥青麻絮填塞。沉降缝沿整个墙面保持通缝。（2）、加筋体下地基加筋土挡土墙要求地基承载力不小于220Kpa。加筋土挡墙基础地面以下换填50cm未筛分碎石。（3）加筋土挡墙横断面加筋土挡墙顶部根据道路线路在纵向的布置要求，用C30现浇钢筋混凝土做成帽石。帽石与最顶层面板之间的缺口用C30现浇混凝土补齐。当挡墙沿纵向在平面上形成折线时，在转角处须设置加强筋，即转角处相邻节点的筋带数量适当增加。（4）加筋土挡墙平面布置当加筋土挡墙位于平曲线内时，墙体按沉降缝间距布置成折线形，在沉降缝处设置转角。（5）排水设施墙体纵向沿地表散水浆砌片石层上部第一层墙面板设置一排排水管，间距2.5m。纵向每隔2块墙面板，竖向每隔1块墙面板，竖向接缝采用干砌缝，以利于排水。加筋体上部路基边坡为防止雨水下渗至墙体，坡面采用预制六边形砼实心砖护坡。4、加筋土挡墙施工（1）施工准备①、中线测量、恢复原有中线桩，测定加筋土挡墙的墙面板基础线（特别是曲线段基础布置），设置施工用固定桩。水平测量、测量中线桩和加筋土挡墙基础标高，并设置施工水准点。核对加筋土挡墙断面、纵断面及相关标高、尺寸数据，如果不能满足要求，及时通知设计单位处理。（2）基础工程①、基槽开挖：开挖前应进行详细测量定位并标出开挖线，基槽底应按设计文件开挖到设计标高；槽底平面尺寸一般大于基础外缘300mm；当纵向高度变化较大时，基槽底沿纵向应成阶梯状开挖，每段台阶长度一般为10m，且应与面板长度模数相一致。②、地基处理：为提高地基承载力，加筋土挡墙基础底面以下换填50cm未筛分碎石。换填宽度为130cm，分三层施工，底层为20cm，第二第三层为15cm。使用小型振动夯进行夯实。③、基槽检查：在浇筑基础前，必须经过检查验收，确认符合设计要求后方能进行下道工序。④、...
