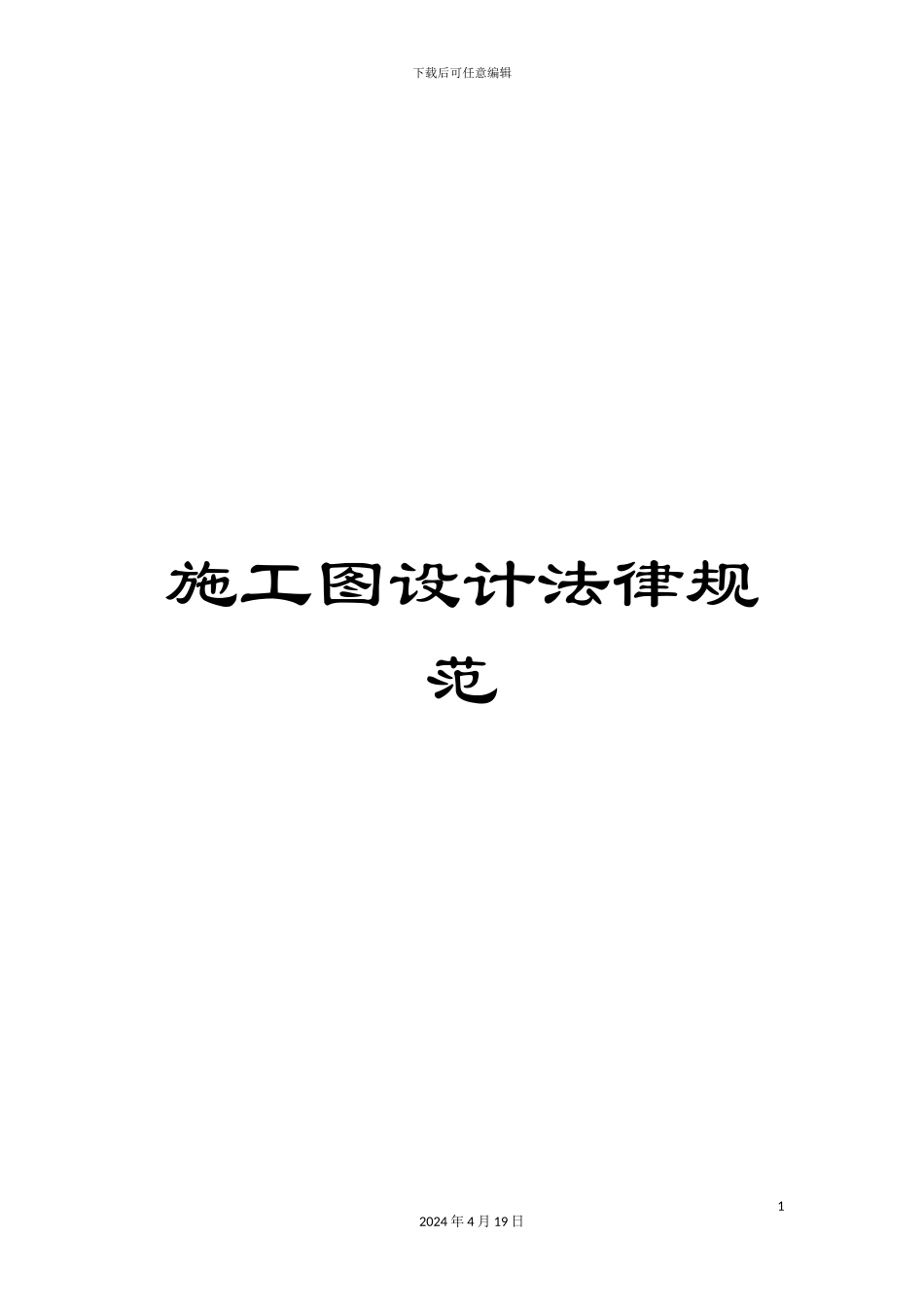

施工图设计规范

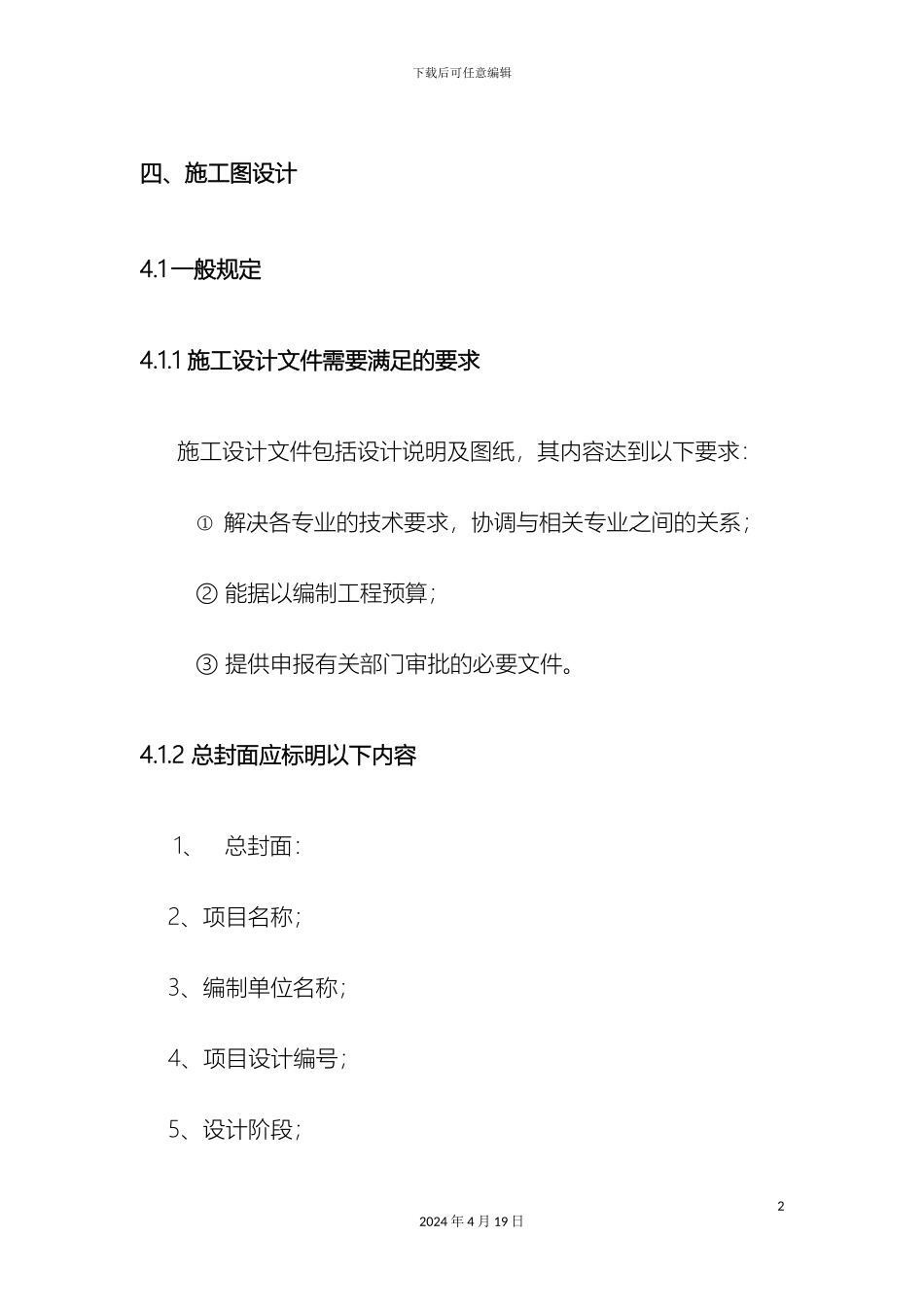

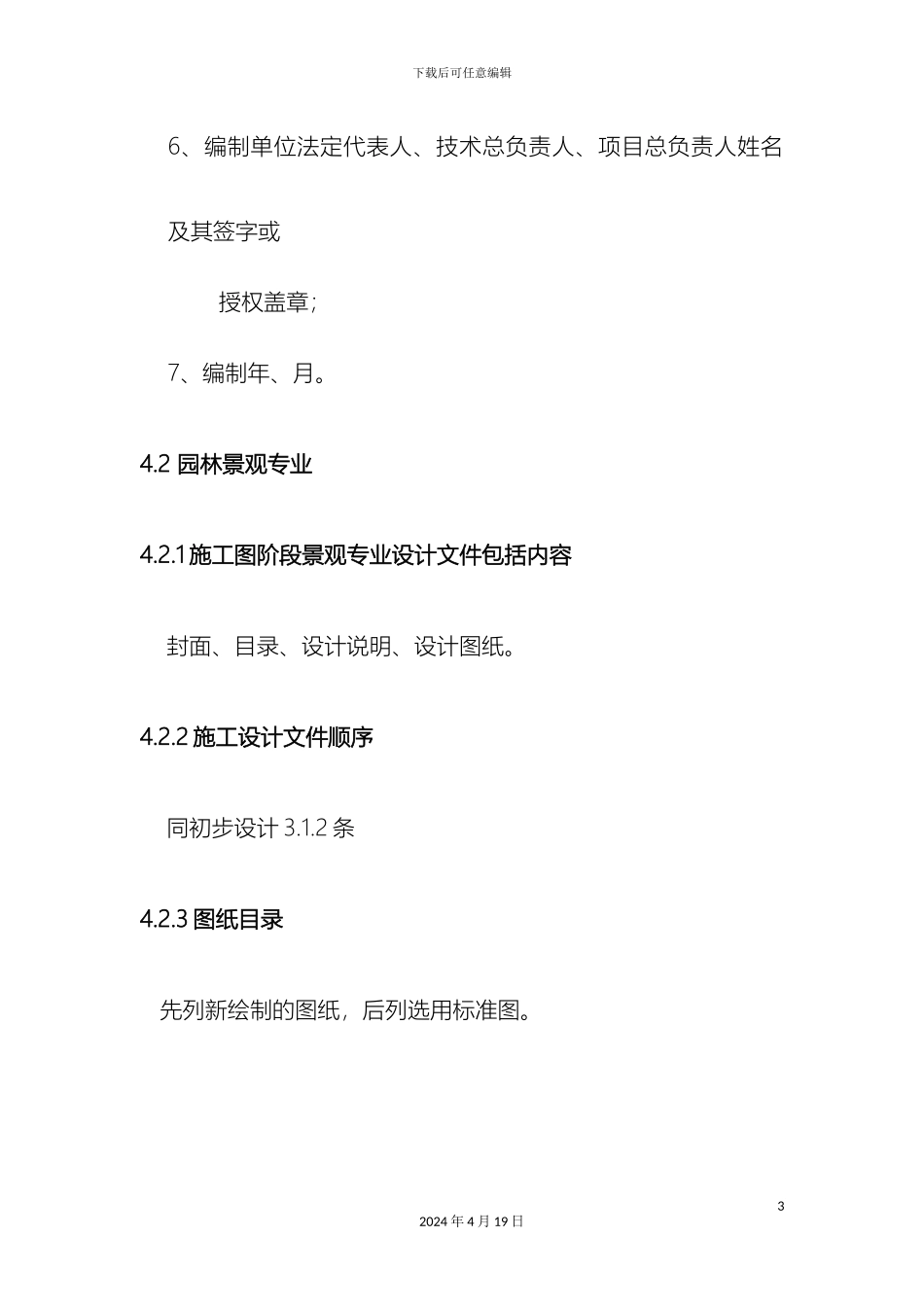

下载后可任意编辑施工图设计法律规范12024 年 4 月 19 日下载后可任意编辑四、施工图设计4.1 一般规定4.1.1 施工设计文件需要满足的要求施工设计文件包括设计说明及图纸，其内容达到以下要求：① 解决各专业的技术要求，协调与相关专业之间的关系；② 能据以编制工程预算；③ 提供申报有关部门审批的必要文件。4.1.2 总封面应标明以下内容1、 总封面：2、项目名称；3、编制单位名称；4、项目设计编号；5、设计阶段；22024 年 4 月 19 日下载后可任意编辑6、编制单位法定代表人、技术总负责人、项目总负责人姓名及其签字或授权盖章；7、编制年、月。4.2 园林景观专业4.2.1 施工图阶段景观专业设计文件包括内容 封面、目录、设计说明、设计图纸。4.2.2 施工设计文件顺序 同初步设计 3.1.2 条4.2.3 图纸目录 先列新绘制的图纸，后列选用标准图。32024 年 4 月 19 日下载后可任意编辑4.2.4 施工图设计说明1、 设计依据：1）由主管部门批准建筑场地园林景观初步设计文件、文号。2）由主管部门批准的有关建筑施工图设计文件或施工图设计资料图（其中包括总平面图、竖向设计、道路设计和室外地下管线综合图及相关建筑设计施工图、建筑一层平面图、地下建筑平面图、覆土厚度、建筑立面图等）。3）设计依据的国家及地方法律规范；2 、工程概况：1、包括建设地点、名称、景观设计性质、设计范围面积（如方案设计或初步设计为不同单位承担，应摘录与施工图设计相关内容）。2、方案简述42024 年 4 月 19 日下载后可任意编辑 该项目场地的基本资料及方案设计的主要特点。3、 放线原则 说明该项目所采纳的坐标系、放线原点、网格方向、标注单位等。4、 竖向设计 ① 说明该项目竖向变化在视觉上的特点及设计原则； ② 说明该项目场地地表雨水的排放方式及雨水收集 、利用。5、 土建 土建分类（廊架、挡墙、假山置石、水池、地形、花池、成品等），各类土建造型、色彩、材料等设计及选择的原则。3、 材料说明：用共同性的，如：混凝土、砌体材料、金属材料标号、型号；木材防腐、油漆；石材等材料要求，可统一说明或在图纸上标注。4 、防水、防潮做法说明。52024 年 4 月 19 日下载后可任意编辑5 、种植设计说明该项目所处地理位置、气候类型、植物种群特征、植物配置原则、主要景点的植物配置的特点（应符合城市绿化工程施工及验收法律规范要求）：1）种植土要求；2）种植场地平整要求；3）苗木选择要...
