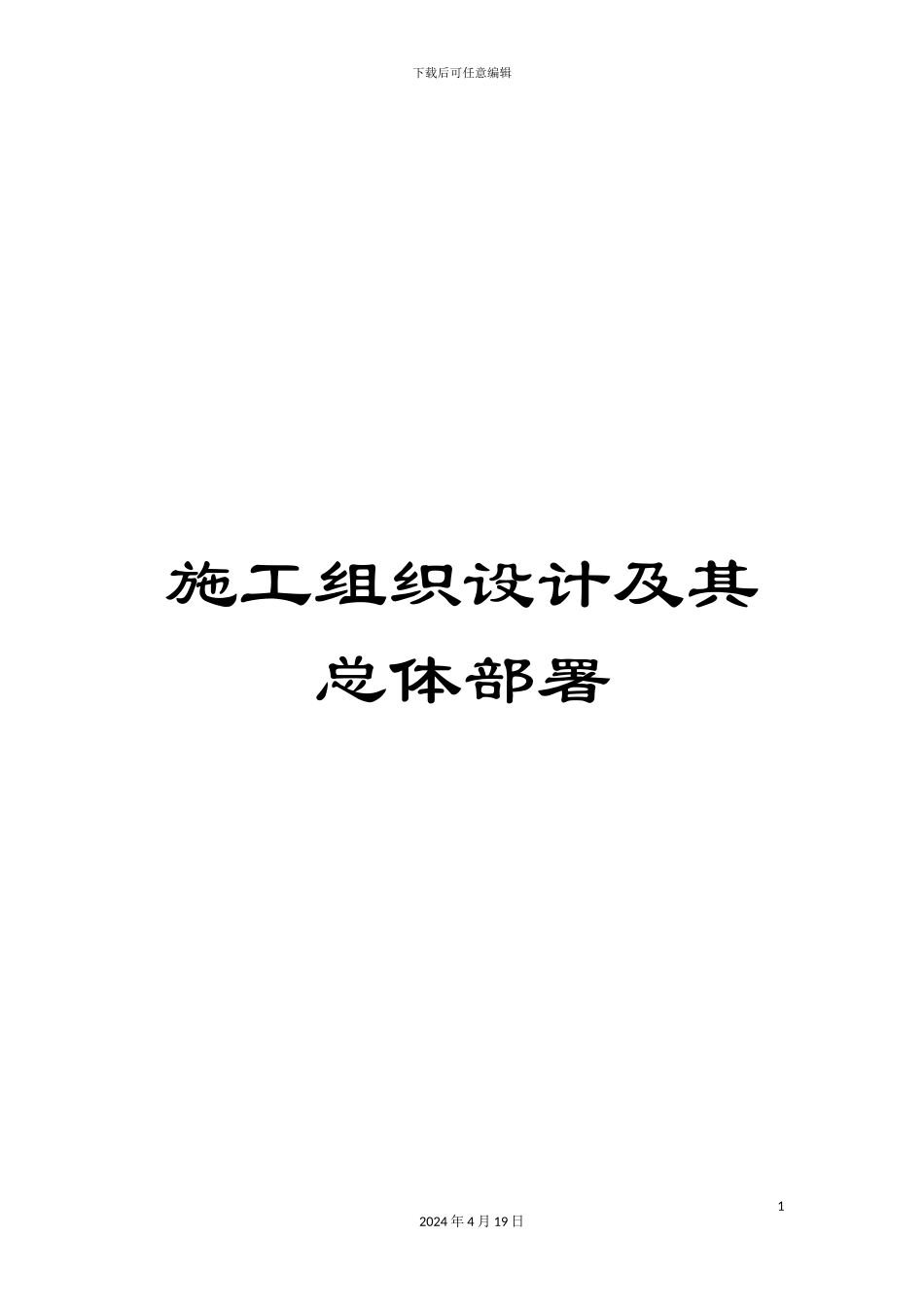

施工组织设计及其总体部署

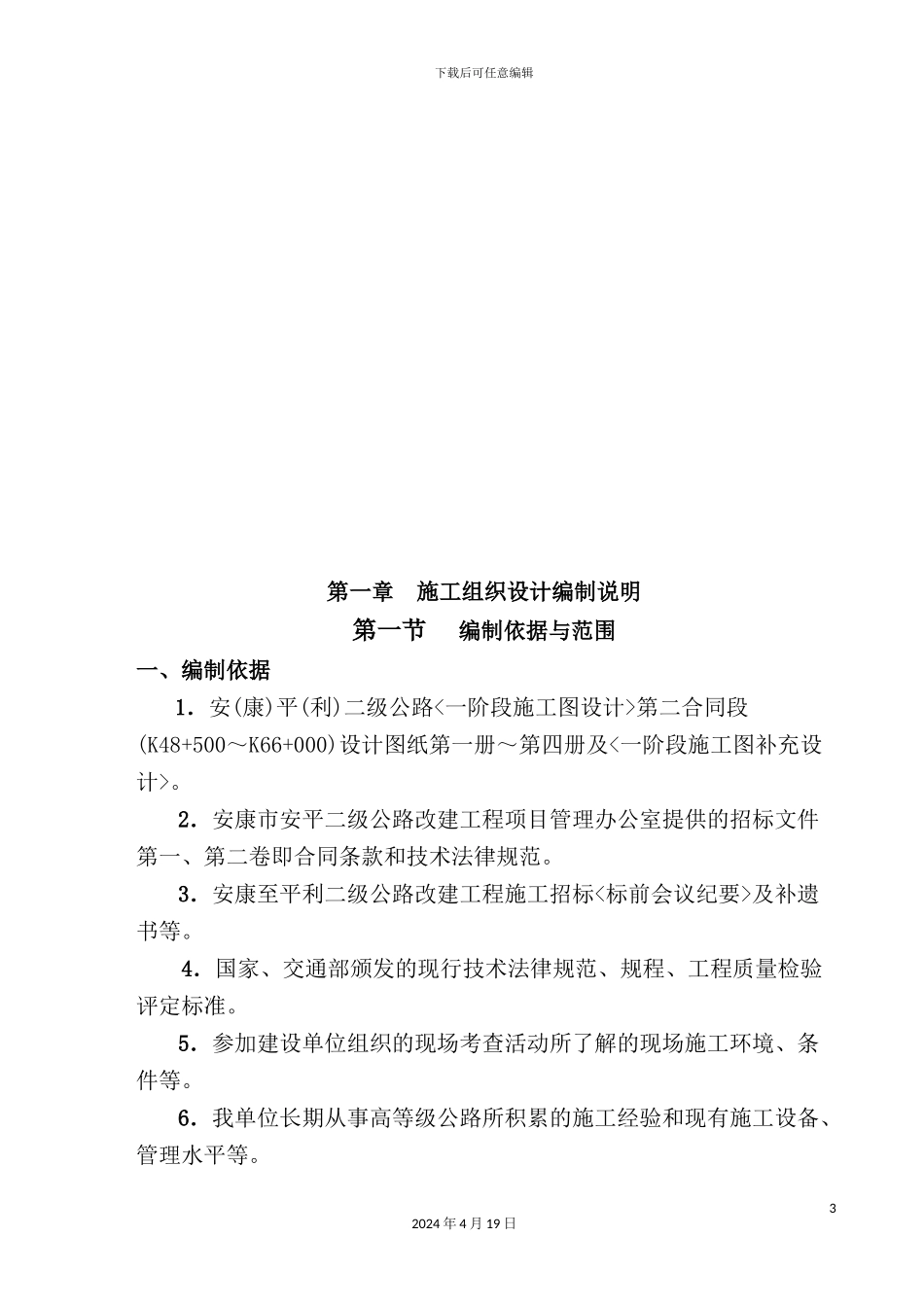

下载后可任意编辑施工组织设计及其总体部署12024 年 4 月 19 日下载后可任意编辑第一章 施工组织设计编制说明第一节 编制依据与范围一、编制依据1．安(康)平(利)二级公路<一阶段施工图设计>第二合同段(K48+500～K66+000)设计图纸第一册～第四册及<一阶段施工图补充设计>。2．安康市安平二级公路改建工程项目管理办公室提供的招标文件第一、第二卷即合同条款和技术法律规范。3．安康至平利二级公路改建工程施工招标<标前会议纪要>及补遗书等。4．国家、交通部颁发的现行技术法律规范、规程、工程质量检验评定标准。5．参加建设单位组织的现场考查活动所了解的现场施工环境、条件等。6．我单位长期从事高等级公路所积累的施工经验和现有施工设备、管理水平等。32024 年 4 月 19 日下载后可任意编辑二、编制范围安(康)平(利)二级公路改建工程 N2 标段(K48+500～K66+000)长17.510km 路段的路基、桥涵、隧道、防护排水及其它工程。第二节 工程概况1．安康至平利公路,原是 316 国道中的一段,现为一条重要的省际干线,编号 S208。线路起于平利县缫丝厂(K22+760),止于安康市酒厂门口(K90+000),全长 60.268km。按山岭重丘区二级公路标准建设,设计行车速度 40 km/h,整体式路基宽度 8.5m/12m,路面宽 7.0m,平曲线一般半径 100m,极限半径 50m。2．N2 标段起点位于大贵镇石家湾村,桩号为 K48+500;终点位于老县镇凤山铺村附近,桩号为 K66+000,路线长 17.510km。3．本标段线路基本沿旧路修建,依山傍河。新修隧道 2 座 227m,大桥 1 座 205m,中桥 4 座 214.68m,小桥 2 座 47.36m,涵洞 60 道 819.26 横延米;新修路基 6.31km;改建小桥 3 座,涵洞 8 道;利用中桥 1 座,小桥 5座。4．线路自标段起点至 K51+455 沿黄洋河右岸绕行,至 K51+505 处设大麻柳树隧道(152m),出隧后设黄洋河大桥二次跨过在黄洋河;线路前行至 K52+400 处进入七里沟,两侧山高路窄,直至 K58+000 两侧山势稍缓。线路穿过老县镇和锦屏镇,沿县河左侧前行,在马鞍铺附近设 3*16m 预应力钢筋砼连续板梁桥跨过县河,成新修道路。在 K63+615 处设何家沟口隧道(75m),出隧后设 2*20m 后张法预应力砼板梁桥,在 K65+484 处设3*16m 预应力钢筋砼连续板梁桥,又在 K65+611.75 处设 2*20m 后张法预应力砼板梁桥,线路止于 K66+000。5．本标段主要工程量为:路基开挖土方: 63408m3路基开挖石方: 366363m3路基填筑土石: 161955m3(包括填前压...
