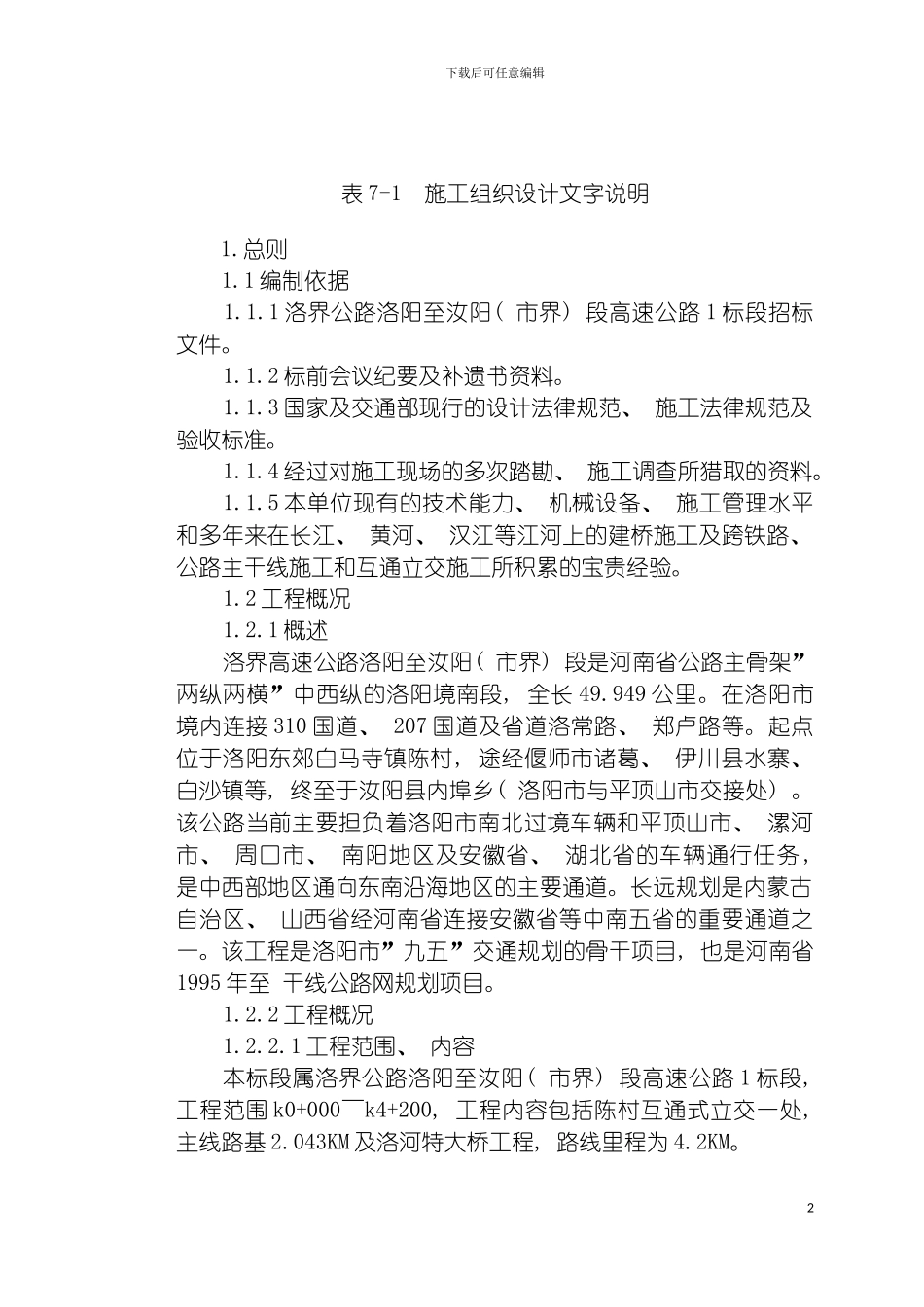

下载后可任意编辑施工组织设计文字说明洛界1下载后可任意编辑表 7-1 施工组织设计文字说明 1.总则 1.1 编制依据 1.1.1 洛界公路洛阳至汝阳( 市界) 段高速公路 1 标段招标文件。1.1.2 标前会议纪要及补遗书资料。1.1.3 国家及交通部现行的设计法律规范、 施工法律规范及验收标准。1.1.4 经过对施工现场的多次踏勘、 施工调查所猎取的资料。1.1.5 本单位现有的技术能力、 机械设备、 施工管理水平和多年来在长江、 黄河、 汉江等江河上的建桥施工及跨铁路、 公路主干线施工和互通立交施工所积累的宝贵经验。1.2 工程概况1.2.1 概述洛界高速公路洛阳至汝阳( 市界) 段是河南省公路主骨架”两纵两横”中西纵的洛阳境南段, 全长 49.949 公里。在洛阳市境内连接 310 国道、 207 国道及省道洛常路、 郑卢路等。起点位于洛阳东郊白马寺镇陈村, 途经偃师市诸葛、 伊川县水寨、 白沙镇等, 终至于汝阳县内埠乡( 洛阳市与平顶山市交接处) 。该公路当前主要担负着洛阳市南北过境车辆和平顶山市、 漯河市、 周口市、 南阳地区及安徽省、 湖北省的车辆通行任务 , 是中西部地区通向东南沿海地区的主要通道。长远规划是内蒙古自治区、 山西省经河南省连接安徽省等中南五省的重要通道之一。该工程是洛阳市”九五”交通规划的骨干项目, 也是河南省1995 年至 干线公路网规划项目。1.2.2 工程概况1.2.2.1 工程范围、 内容本标段属洛界公路洛阳至汝阳( 市界) 段高速公路 1 标段, 工程范围 k0+000～k4+200, 工程内容包括陈村互通式立交一处, 主线路基 2.043KM 及洛河特大桥工程, 路线里程为 4.2KM。2下载后可任意编辑陈村互通式立交位于 310 国道与主线交汇点, 主线 k+660 处, 本互通立交范围 k0+000～k1+340, 主要工程项目有大桥 1 座, 中桥 5 座, 通道 1 座, 涵渠 7 座及 12 匝道及主线路基工程等。路基工程为 k1+340～k2+626 和 k3+443～k4+200 两段, 本段内土方工程 53 万立方米, 四座桥涵工程及路面、 防护、 排水工程等。洛河特大桥位于 k3+035 处, 全长 816.36M。1.2.2.2 工程设计概况a.路基工程本标段互通立交为 8 字型, 主线上跨满足运量需要, 又具有便于管理的优点。本互通匝道平曲线最小半径为 80 米, 最大纵坡为 4.243%, 竖曲线最小半径凸型为 1200 米, 凹型为 1500 米; 匝道超高以行车道中心线为旋转轴, 硬路肩横坡与行车道相同。当超...
